HY-AC1000H, vakumsuz düşük sıcaklıklı nötr plazma kullanır ve özelleştirilebilir raylar ve çift döner tabanca ile donatılmıştır. 0–1000W ayarlanabilir güç ve 20–80 mm işlem genişliği ile çipleri termal hasar olmadan güvenli bir şekilde temizler.
Birleşik fiziksel ve kimyasal kuru temizleme, kalıp yapıştırma, tel bağlama ve kalıplama işlemlerinde yapışmayı artırarak katman ayrılmasını ve boşluk oluşumunu azaltır. Tam güvenlik izleme ile manuel ve IO kontrolünü destekleyen bu sistem, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için otomatik hatlara bağlanarak 0,1 saniyenin altında tepki süresiyle istikrarlı, uzun süreli tam yük üretimi sağlar.
Marka :
HYRNUSÜrün No. :
HY-AC1000HSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYatay Hat İçi Döner Atmosferik Plazma Temizleyici, Alt Tabakaların ve Kurşun Çerçevelerin Sürekli Üretimi için
Ürün Tanıtımı
HY-AC1000H Yatay Sıralı Döner Atmosferik Plazma Temizleyici Vakumsuz atmosferik düşük sıcaklık plazma işlemi için özelleştirilebilir hareketli raylar ve çift döner püskürtme tabancaları ile birlikte gelir. Sıfır potansiyelli plazması, hassas elektronik parçalara zarar gelmesini önler. Birleşik fiziksel ve kimyasal temizleme, kalıp ayırıcı maddeleri, fotorezist kalıntılarını, yağı ve yüzey oksitlerini temizleyerek kalıp yapıştırma, tel bağlama, dolgu ve kalıplama sırasında yapışmayı güçlendirir, katman ayrılmasını, boşlukları ve baskı hatalarını azaltır.
Manuel ve IO kontrolünü destekleyen bu cihaz, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için tam otomatik hatlara bağlanır. Dahili dijital gerçek zamanlı izleme, 0,1 saniyenin altında ultra hızlı yanıt ve uzun saatler boyunca istikrarlı tam yük üretimi sağlar.
Ürün Uygulaması
HY-AC1000H döner atmosferik plazma temizleme makinesi, birçok sektör için verimli yüzey temizliği ve aktivasyonu sağlar. Elektronik, yarı iletkenler, 3C ürünleri ve LED bileşenleri için hassas ön işlem yaparak, yapışmayı ve paketleme verimliliğini artırmak için kirleticileri giderir. Ayrıca otomotiv parçaları, lityum piller, plastik, metal ve cam iş parçalarına hizmet ederek baskı, kaplama ve yapıştırmada zayıf yapışma sorunlarını çözer. Bunun yanı sıra, bu plazma yüzey işleme ekipmanı, ev aletleri, tıbbi malzemeler, seramik ve tekstil ürünleri için çok yönlü endüstriyel yüzey modifikasyonuna uygundur.
Ürün Özellikleri
1. Askeri sınıf donanım tasarımı, -25°C ila 50°C çalışma ortam sıcaklığı aralığı, çeşitli zorlu çalışma senaryolarına uyarlanabilir. MIL-HDBK-217F standardına göre 25°C'de MTBF (Arızalar Arası Ortalama Süre) ≥ 190.000 saat.
2. Dijital kontrol ve dijital ekran, gerçek zamanlı izleme, güçlü parazit önleme özelliği.
3. Dahili fonksiyonlar arasında hava basıncı algılama, anakart sıcaklığı algılama ve güç ayarı yer almaktadır.
4. Patentli akıllı çip ile entegre kontrol, gerçek zamanlı izleme, 0,1 saniyeden kısa tepki süresi ve mükemmel parazit önleme performansı.
5. Plazma güç faktörü ≥ %79; yüksek güç faktörü, istikrarlı dinamik denge ve yüksek elektrot deşarj doygunluğu özelliklerine sahiptir.
6. Çoklu koruma fonksiyonları: aşırı sıcaklık koruması, aşırı yük koruması, kısa devre koruması, açık devre koruması, kaçak koruması ve hatalı kullanım koruması.
Ekipman Yapısı
Atmosferik doğrudan plazma yüzey işleme sistemi üç temel parçadan oluşmaktadır: güç jeneratörü, doğrudan plazma püskürtme tabancası ve kontrol sistemi.
1. Güç Jeneratörü
Hava basıncı dalgalanmalarından bağımsız olarak, istikrarlı ve yüksek hassasiyetli güç çıkışı sağlamak için otomatik güç eşleştirmesi gerçekleştirir. Parametreler, optimum işleme sonuçları için gerçek iş parçalarına göre ayarlanabilir.
2. Direkt Plazma Püskürtme Tabancası
20 mm - 80 mm etkili işleme genişliğiyle küçük boyutlu ve düzensiz malzemeler için tasarlanmıştır. Tam otomatik hat içi işleme ve işçilik maliyetlerinde azalma için mevcut üretim hatlarına entegre edilebilir.
3. Kontrol Sistemi
Jeneratörün ana ünitesinin içine yerleştirilen bu sistem, makine çalışmasını yönetir ve tam sistem koruması sağlar.

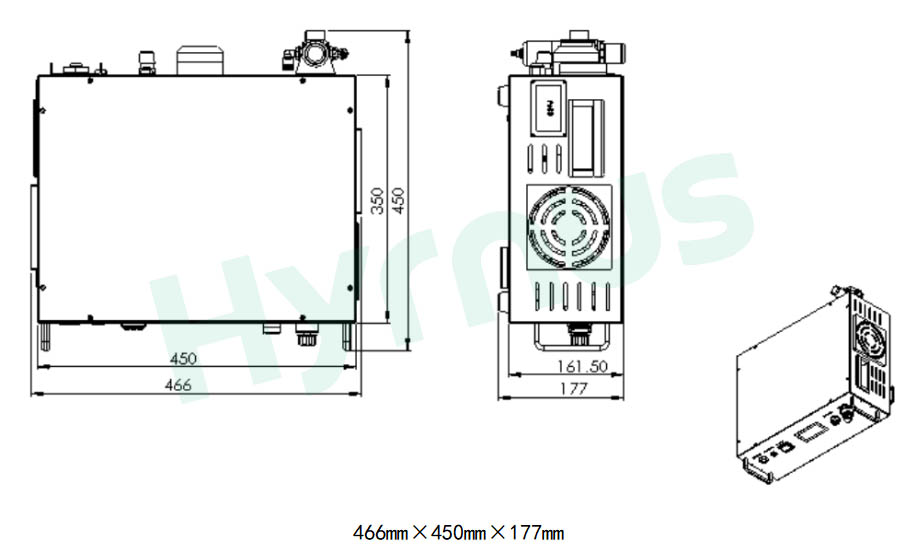

Plazma Jeneratörü BoyutlarıAna Ünite Genel Boyutlandırma Çizimi

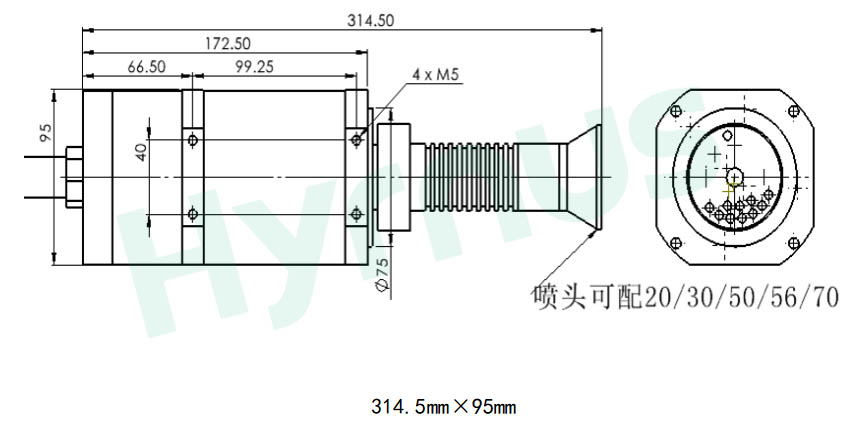

Plazma Silahı Boyutları
Plazma Silahının Anahat Çizimi
Teknik Özellikler: Atmosferik Plazma Jeneratörü Ana Ünitesi
1. Atmosferik Plazma Jeneratörü
(1) Ana Ünite Parametreleri
| Öğe | Parametre |
| Model | HY-AC1000H |
| Genel Boyutlar | 466*450*177 mm (Uzunluk)WH) |
| Ağırlık | 10 KG |
| Giriş Güç Kaynağı | AC 220V |
| Güç Frekansı | 25 kHz |
| Plazma Çıkış Gücü | 0–1000W, ayarlanabilir ve görüntülenebilir |
| Kontrol Modu | Giriş/çıkış kontrolü / Manuel kontrol |
| Koruma ve Alarm Fonksiyonları | Aşırı sıcaklık, hava basıncı anormalliği, aşırı yüklenme, elektrik kaçağı, kısa devre, açık devre vb. durumlara karşı koruma. |
| Algılama Fonksiyonları | Hava basıncı tespiti, güç tespiti, anakart sıcaklığı tespiti |
(2) Doğrudan Enjeksiyon Plazma Püskürtme Tabancası Özellikleri
| Öğe | Parametre |
| Püskürtme Tabancası Boyutları | 314,5*95 mm |
| Standart Meme Boyutları | 20 mm, 40 mm, 60 mm, 80 mm |
| Plazma Temizleme Çalışma Yüksekliği | 5–20 mm |
| Etkin Plazma Tedavisi Genişliği | 20–80 mm |
| Hava Basıncı Aralığı | Standart: 0,2 MPa, 0,08–0,25 MPa aralığında ayarlanabilir. |
2. Fabrika Kurulum Gereksinimleri
| Öğe | Gereklilik |
| Güç Kaynağı Gereklidir | Tek fazlı AC 220V, 10A; topraklama direnci 4Ω'dan az. |
| Tesis Egzozu | Akış hızı: 5 m³/dak; malzeme: korozyona dayanıklı malzeme |
| Tesisin Basınçlı Hava Gereksinimleri | Boru çapı: 8 mm |
| Boru malzemesi: Poliüretan boru | |
| Basınç: 0,4–0,6 MPa | |
| Hava kaynağı kalitesi gereksinimleri: | |
| Katı parçacık çapı ≤0,1 μm, | |
| Yağ içeriği ≤0,01 mg/m³, | |
| Çiğ noktası ≤ -40℃ |
| Öğe | İçerik |
| Tehlike İşaretlemesi | Yüksek voltaj tehlikesi etiketi |
| Çalışma Ortamı | Sıcaklık: 15~35°C |
| Nem oranı: %30-80 | |
| Diğer Notlar | Çalışma alanında yanıcı gaz, aşındırıcı gaz, patlayıcı veya reaktif toz kullanımı yasaktır. |
Ürün Detayları
HY-AC1000H, seri üretim verimliliğini önemli ölçüde artırmak için standart olarak 2 adet döner püskürtme tabancasıyla birlikte gelir. Geniş ve düz konveyör hatlarına uygun yatay yuvarlak döner tasarıma sahiptir. 0 ila 1000 W arasında güç aralığına sahip olup, homojen geniş alan plazma aktivasyonu için değiştirilebilir 20-80 mm yuvarlak nozullara sahiptir.
Evet. Çeşitli üretim gereksinimlerine uygun özel mobil ray yapıları mevcuttur. Hem IO otomatik kontrolü hem de manuel kontrolü destekler ve vakum odalarına ihtiyaç duymadan kaplama, dağıtım ve baskı hatlarına sorunsuz bir şekilde entegre edilebilir.
Kuru ve temiz basınçlı hava (0,4–0,6 MPa, çiğ noktası ≤-40 °C, yağ içeriği ≤0,01 mg/m³) için 8 mm PU borular gereklidir. 5 m³/dak akış hızına sahip korozyona dayanıklı egzoz boruları gereklidir ve atölye ortamı 15–35 °C sıcaklık ve %30–80 nem aralığında tutulmalıdır.
