Entegre Devre Paketleme Ön İşlem Yüzey Aktivasyonu için Atmosferik Direkt Jet Plazma Temizleyici

Ürün Tanıtımı

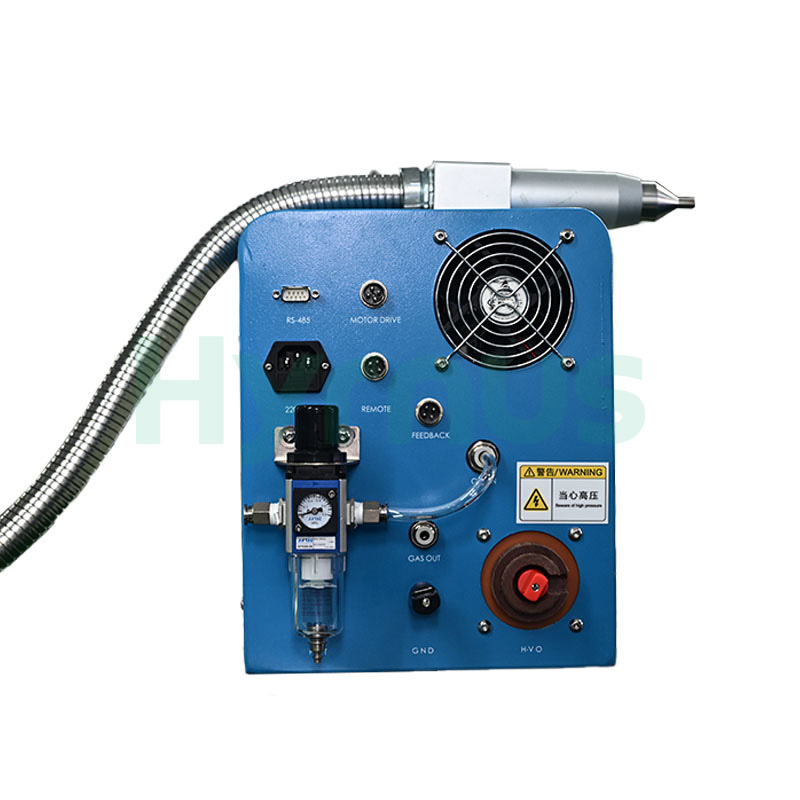

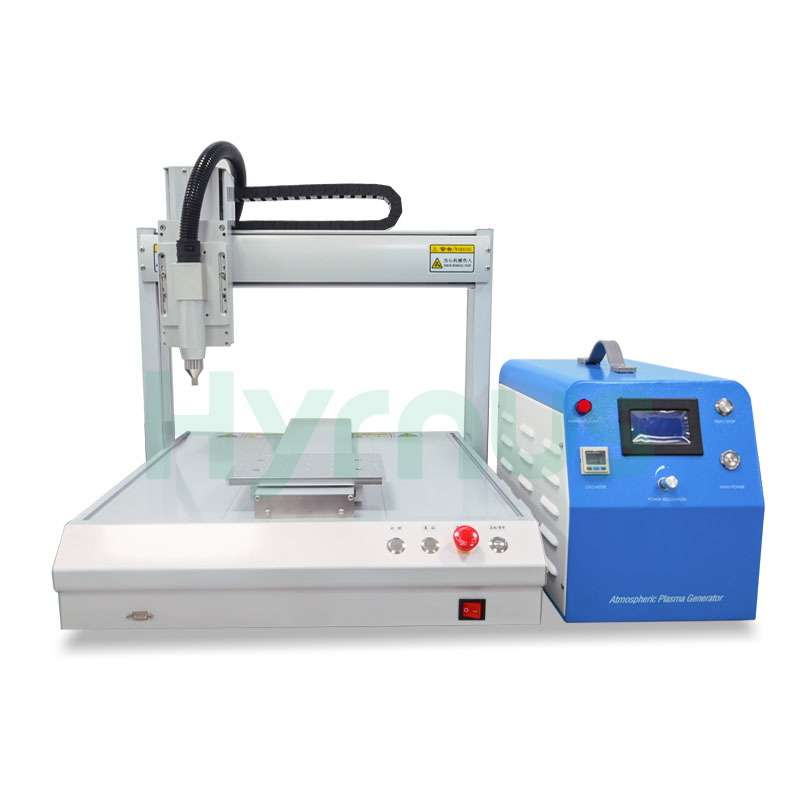

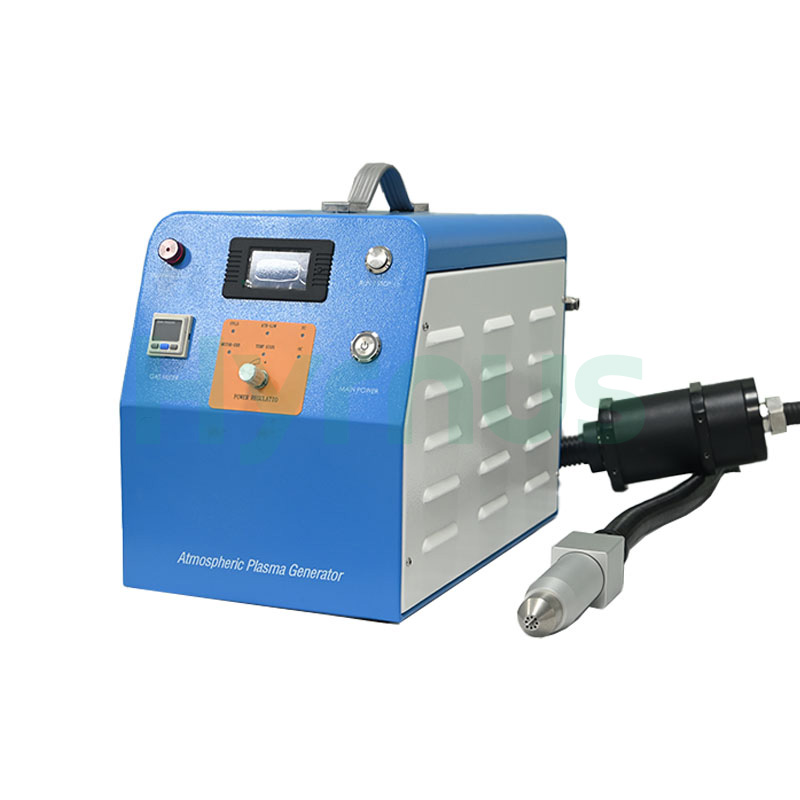

HY-AD03 Atmosferik Doğrudan Jet Plazma Temizleyici Bu, iş parçalarının temizlenmesi, aktive edilmesi ve modifiye edilmesi için kullanılan atmosferik plazma yüzey işleme makinesidir. Kompakt işlem alanı ve yoğunlaştırılmış enerjisiyle, hassas çiplere zarar vermeden organik kalıntıları, yağ lekelerini ve oksit tabakalarını giderirken, yarı iletken alt tabakaların yapışmasını, hidrofilikliğini ve baskı kalitesini optimize eder.

Askeri sınıf donanımla tasarlanan ve -25℃ ile 50℃ arasında çalışabilen bu ürün, zorlu üretim senaryoları için MIL-HDBK-217F standardına göre 25℃'de 190.000 saatlik MTBF (Ortalama Arıza Arası Süre) sunar. ST ARM çipiyle güçlendirilmiş olup, kendi geliştirdiği yazılımıyla otomatik güç eşleştirme, çok boyutlu gerçek zamanlı veri izleme ve analog/RS485 çift iletişim özelliklerini gerçekleştirir. Yerel ve uzaktan çift kontrol, otomatik IC paketleme hatlarına sorunsuz entegrasyon sağlar.

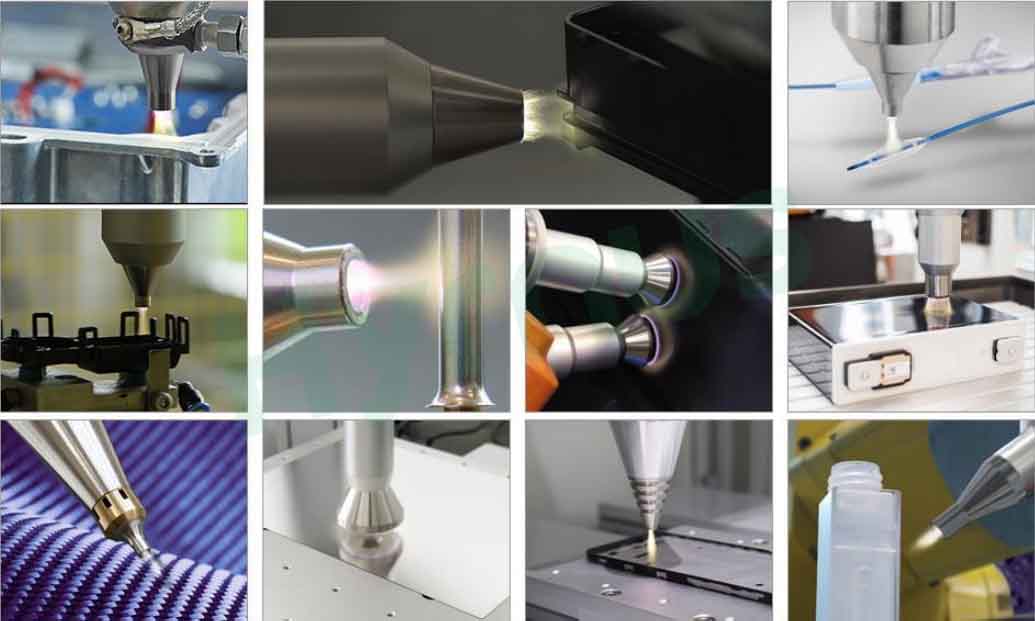

Ürün Uygulaması

Ürün Özellikleri

1. Geniş çalışma sıcaklığı aralığı (-25℃ ila 50℃) ile askeri sınıf donanım tasarımı. MIL-HDBK-217F standardına uygun olarak, 25℃'de ≥190.000 saat MTBF değerine ulaşarak çeşitli zorlu üretim ortamları için uygundur.

2. Gerçek zamanlı izleme ve güçlü parazit önleme performansı için ekranlı dijital kontrol sistemi.

3. ST ARM çipiyle donatılmış olup, çeşitli üretim hatlarına sorunsuz entegrasyon için uzaktan hata ayıklama ve iletişimi destekler. Kendi geliştirdiği akıllı yazılım, istikrarlı çalışma için otomatik güç eşleştirmeyi mümkün kılar.

4. Analog iletişim arayüzünü ve RS485 uzaktan iletişimini destekler.

5. Çok boyutlu gerçek zamanlı algılama: sıcaklık, hava basıncı, transformatör ark gerilimi, transformatör primer tepe akımı ve şebeke akımı.

6. Kapsamlı koruma fonksiyonları: aşırı sıcaklık, aşırı yük, kısa devre, açık devre, elektrik kaçağı ve hatalı kullanım koruması.

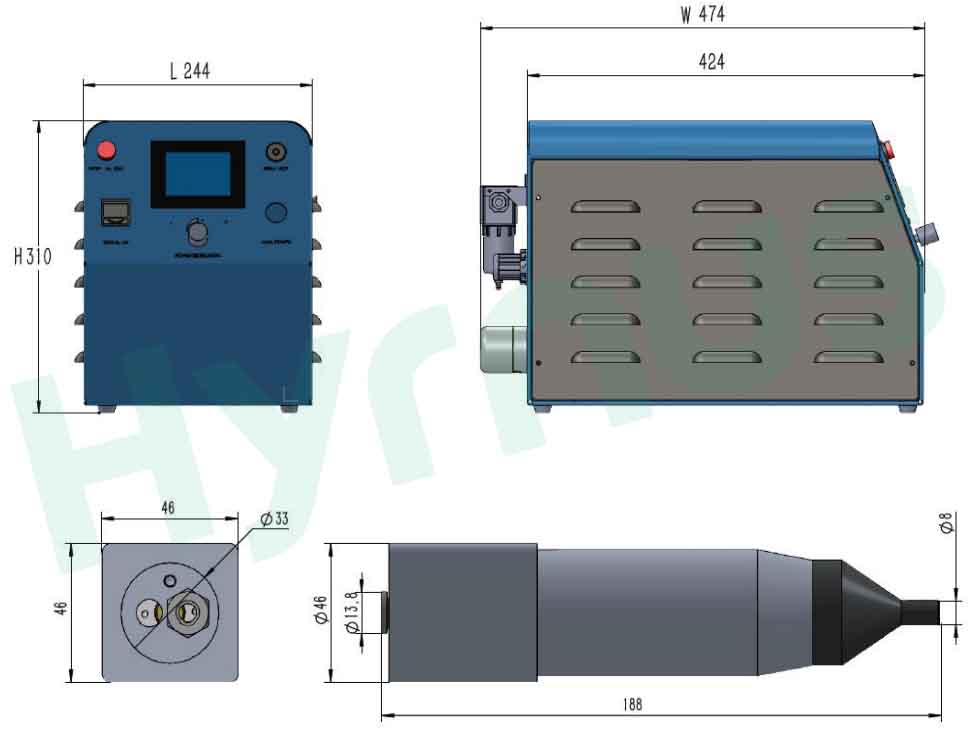

Ürün Boyutları Diyagramı





Teknik Özellikler



Öğe	Parametre
Ürün Adı	Atmosferik Direkt Jet Plazma Temizleyici
Model No.	HY-AD03
Güç Çıkış Aralığı	300~1200W (ayarlanabilir), olağanüstü stabilite ile hassas güç kontrolü
Tedavi Genişliği	2–10 mm
Tedavi Yüksekliği	5–15 mm
İşlem Hızı	10–300 mm/s
Hava Tüketimi	50 L/dak @ 0,1 MPa; 85 L/dak @ 0,2MPa
Yüksek Gerilim Kablosu Uzunluğu	3,5 m
Güç Çıkışı Doğruluğu	±%1
Kontrol Tipi	Dijital Kontrol
Genel Boyutlar	WDYükseklik: 244 mm479 mm310 mm
Meşale Ağırlığı	2 KG
Makine Ağırlığı	20 KG
Giriş Güç Kaynağı	220VAC±20%, 50–60Hz
Çalışma Kontrol Modu	Yerel Kontrol ve Uzaktan Kontrol
Uzaktan İletişim Arayüzü	Analog sinyal arayüzü, RS485 uzaktan iletişim
Güç faktörü	%95
Giriş Hava Basıncı Aralığı	0,4 MPa ~ 0,6 MPa, tolerans ±%20
Çıkış Hava Basıncı Aralığı	0,1 MPa ~ 0,2 MPa, tolerans ±%20
Güç Panosu Tasarımı	Modülerleştirilmiş
Parazit Önleme Performansı	Harika
Veri İzleme Öğeleri	Hava basıncı, ana kart sıcaklığı, transformatör ark gerilimi, çalışma akımı, çalışma gerilimi, gerçek çıkış gücü, güç tüketimi, çalışma frekansı, güç faktörü
Alarm Arıza Türleri	Kısa devre, açık devre, aşırı sıcaklık, hava basıncı arızası, sistem aşırı akımı, sistem düşük voltajı, sistem aşırı voltajı, yüksek voltaj çıkışında açık devre, yüksek voltaj çıkışında kısa devre, AC giriş arızası, kaynak torcu anormalliği
Alarm Bildirim Modları	Sesli uyarı alarmı + dokunmatik ekran açılır penceresi hatırlatıcısı



Fabrika Kullanım Şartnameleri



Öğe	Gereklilik
AC Güç Kaynağı Özellikleri	Güç Kaynağı: Tek fazlı AC 220V, 50/60Hz, 11A; Topraklama direnci 4 Ω'dan az.
Fabrika Egzoz Sistemi	Akış Hızı: 5 m³/dk
	Malzeme: Korozyona dayanıklı malzeme
Fabrika Basınçlı Hava İhtiyacı	Kuru, yağsız ve susuz basınçlı hava
	Boru Çapı: 8 mm
	Boru Malzemesi: Poliüretan boru
	Basınç Aralığı: 0,4–0,6 MPa
