HY-TM500, vakum odalarına ihtiyaç duymadan atmosferik basınç altında çalışır. Özel 3 eksenli raylar, tam kapsamlı hassas işlem sağlar. Askeri sınıf donanım ve dijital kontrol ile üretilen cihaz, 0-800W ayarlanabilir gücü destekler. Sıfır potansiyelli düşük sıcaklık plazması, PCB, FPC ve yarı iletken bileşenlerini koruyarak yüzey temizliği, aktivasyonu ve modifikasyonunu tamamlar ve yapıştırma, baskı ve kaplama için yapışmayı artırır. 3C, ekran, yarı iletken, otomotiv ve yeni enerji sektörlerinde hat içi otomasyon için hazırdır.
Marka :
HYRNUSÜrün No. :
HY-TM500Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaOtomatik 3 Eksenli Hareket Platformlu Analog Düşük Sıcaklıklı Direkt Enjeksiyonlu Plazma Temizleyici
Ürün Tanıtımı

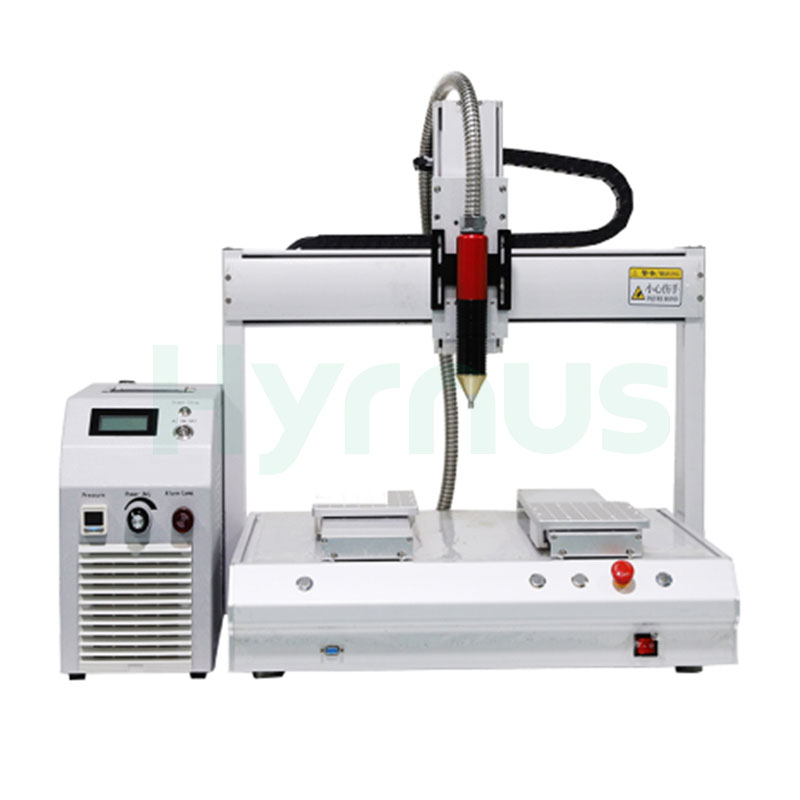

HY-TM500 Otomatik 3 Eksenli Platform Plazma Temizleyici Atmosferik düşük sıcaklıkta doğrudan enjeksiyonlu yüzey işleme makinesidir. Çeşitli üretim iş akışlarıyla uyumlu, özelleştirilmiş 3 eksenli hareketli raylarla donatılmış olup, tam otomatik hat içi iş parçası ön işlemi için otomatik üretim hatlarına doğrudan entegre edilebilir.
Düşük sıcaklıktaki elektriksel olarak nötr plazması, sert termal şok oluşturmaz ve FPC, PCB ve yarı iletkenler gibi ısıya duyarlı hassas parçalara zarar vermez. Kuru, çevre dostu işlem, kimyasal çözücüleri ve atık sıvıyı ortadan kaldırarak mürekkep soyulması, yapıştırıcı ayrılması ve kaplama ayrılması gibi yaygın kusurları önemli ölçüde giderir. 0 ila 800W arasında kademesiz ayarlanabilir güçle çift çalışma modunu (manuel ve IO bağlantılı otomatik kontrol) destekler; hem laboratuvar numune alımı hem de seri üretim için idealdir.
Ürün Uygulaması
Bu otomatik 3 eksenli platform plazma temizleme makinesi, özelleştirilebilir hareketli raylar ve sıfır potansiyelli doğrudan enjeksiyonlu plazma tabancaları kullanır. Atmosferik doğrudan enjeksiyonlu plazma işlemi, küçük hassas elektronik parçalardaki zayıf yapışma, baskı ve kaplama kusurlarını gidererek yarı iletkenler, PCB, FPC, otomotiv elektroniği ve yeni enerji endüstrileri için seri üretim hatlarına mükemmel uyum sağlar.
Ürün Özellikleri
1. Askeri sınıf donanım tasarımına sahip olup, -25°C ila 50°C çalışma ortam sıcaklığı aralığıyla çeşitli zorlu çalışma senaryolarına uyum sağlar. MIL-HDBK-217F standardına göre (25°C'de) MTBF (Arızalar Arası Ortalama Süre) değeri ≥190.000 saate ulaşır.
2. Dijital kontrol, dijital ekran, gerçek zamanlı izleme ve güçlü parazit önleme performansı.
3. Hava basıncı algılama, anakart sıcaklığı algılama ve güç ayarı gibi fonksiyonlarla donatılmıştır.
4. Tescilli akıllı çip ile entegre kontrol, 0,1 saniyeden daha kısa tepki süresiyle gerçek zamanlı izlemeyi destekler ve üstün parazit önleme özelliğine sahiptir.
5. Plazma güç faktörü ≥%79 olup, yüksek güç faktörü, istikrarlı dinamik denge ve yüksek elektrot deşarj doygunluğu özelliklerine sahiptir.
6. Aşırı sıcaklık koruması, aşırı yük koruması, kısa devre koruması, açık devre koruması, kaçak koruması ve çeşitli hatalı işlemlere karşı koruma dahil olmak üzere çok katmanlı koruma fonksiyonları mevcuttur.
Ekipman Yapısı
Atmosferik doğrudan püskürtmeli plazma yüzey işleme sistemi esas olarak bir güç jeneratörü, plazma üreten püskürtme tabancası ve kontrol sisteminden oluşmaktadır.
1. Güç Jeneratörü
Otomatik güç eşleştirmeyi destekleyerek istikrarlı ve yüksek hassasiyetli güç çıkışı sağlar. Çıkış gücü, hava basıncı dalgalanmalarından etkilenmez. Parametreler, optimum işlem sonuçları elde etmek için gerçek iş parçası koşullarına göre ayarlanabilir.
2.Direkt Enjeksiyonlu Plazma Püskürtme Tabancası
Esas olarak küçük alanlı ve düzensiz şekilli malzemelerin işlenmesinde kullanılır ve etkili işleme genişliği 2 mm ile 6 mm arasında değişir. Mevcut üretim hatlarıyla eşleştirilerek tam otomatik hat içi üretim gerçekleştirilebilir ve işçilik maliyetleri düşürülebilir.
3. Kontrol Sistemi
Kontrol sistemi, güç jeneratörünün ana ünitesine entegre edilmiştir. Atmosferik plazma temizleyicinin çalışmasını yönetir ve genel sistem korumasını sağlar.

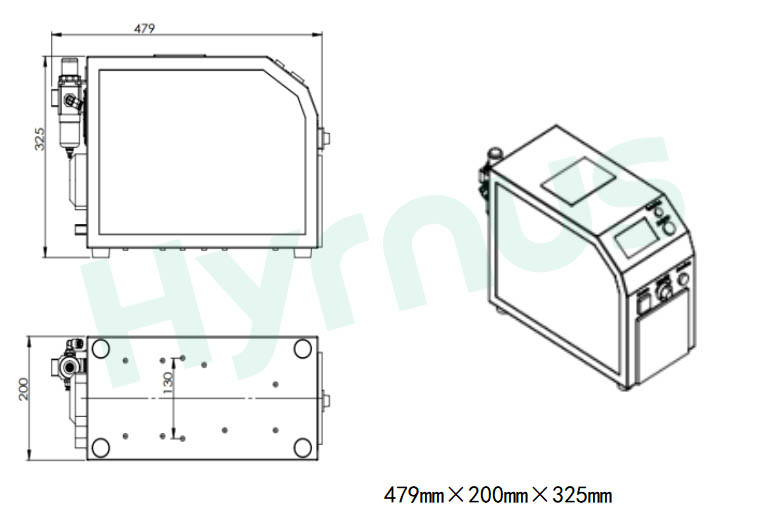

Plazma Jeneratörü BoyutlarıAna Ünite Genel Boyutlandırma Çizimi

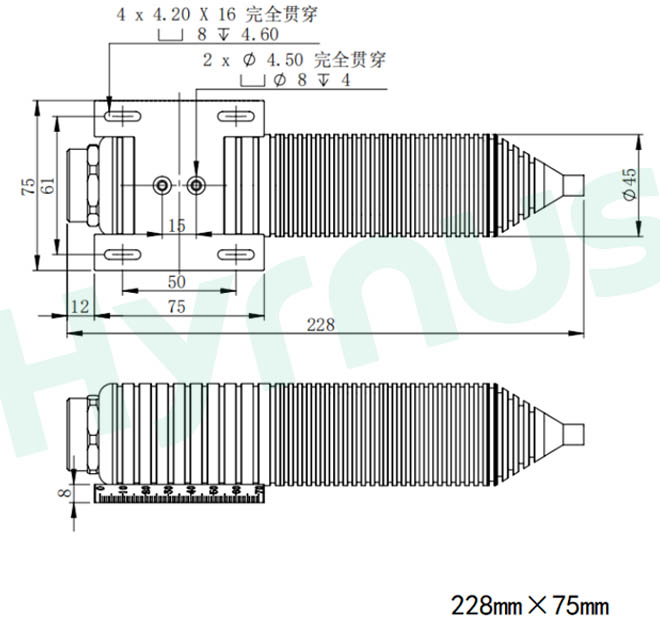

Plazma Silahı Boyutları
Plazma Silahının Anahat Çizimi
Teknik Özellikler: Atmosferik Plazma Jeneratörü Ana Ünitesi
1. Atmosferik Plazma Jeneratörü
(1) Ana Ünite Parametreleri
| Öğe | Özellikler |
| Model | HY-TM500 |
| Genel Boyutlar | 479*200*325 mm (Uzunluk)WH) |
| Ağırlık | 10 KG |
| Giriş Güç Kaynağı | AC220V |
| Güç Frekansı | 25 kHz |
| Plazma Çıkış Gücü | 0–800W, kademesiz ayarlanabilir, dijital ekranlı |
| Kontrol Modu | IO bağlantılı otomatik kontrol / manuel kontrol |
| Koruma ve Alarm | Dahili sıcaklık, hava basıncı, aşırı yük, elektrik kaçağı, kısa devre ve açık devre koruma fonksiyonları. |
| Algılama Fonksiyonları | Hava basıncı, çıkış gücü ve anakart sıcaklığının gerçek zamanlı izlenmesi |
(2) Atmosferik Doğrudan Püskürtmeli Plazma Tabancası Özellikleri
| Öğe | Özellikler |
| Püskürtme Tabancası Boyutları | 228mm*75mm |
| Standart Meme Boyutları | 2 mm, 4 mm, 6 mm, 8 mm |
| Plazma Temizleme Yüksekliği | 3-20 mm ayarlanabilir |
| Etkin Plazma Tedavisi Genişliği | 1–8 mm |
| Çalışma Hava Basıncı | Standart 0,2 MPa, 0,08–0,25 MPa aralığında ayarlanabilir. |
2. Fabrika Kurulum Gereksinimleri
| Öğe | Detaylar |
| Tehlike Etiketi | Yüksek voltaj tehlikesi uyarı etiketi |
| Çalışma Ortamı | Sıcaklık: 15~35℃ |
| Nem oranı: %30-80 | |
| Diğer Önlemler | Yanıcı gazlardan, aşındırıcı gazlardan, patlayıcı ve reaktif tozlardan uzak tutun. |
Ürün Detayları
HY-TM500, küçük ve düzensiz parçaların hassas noktasal işlenmesi için özelleştirilebilir programlanabilir XYZ 3 eksenli raylara sahiptir. Dar direkt enjeksiyon tabancası, 1-8 mm etkili genişliğe sahip konsantre plazma üretir. Döner üniteler yalnızca geniş düz yüzeylerde dağıtılmış plazma ile çalışırken, bu model döner püskürtme tabancalarının ulaşamadığı derin olukları, mikro delikleri ve yapıştırma kenarlarını doğru bir şekilde işler.
Değiştirilebilir 2/4/6/8 mm nozullar, 1-8 mm işlem genişliği ve 3-20 mm ayarlanabilir çalışma yüksekliği sunar. Mikro PCB'leri, FPC altın kaplamalı yüzeyleri, mini yarı iletkenleri ve oluklu veya mikro delikli kamera modülü kenarlarını hedefleyerek lokal aktivasyon ve temizlik sağlar.
Çok katmanlı koruma, aşırı sıcaklık, aşırı yük, kısa devre, sızıntı ve hatalı çalıştırmaya karşı koruma sağlar. Dijital sesli ve ışıklı alarmlar, planlanmamış üretim hattı duruş sürelerini azaltmak için anormal hava basıncı veya güç durumlarında devreye girer.
HY-AD03 atmosferik bir direkttir Ortam hava koşullarında yüzey temizliği, aktivasyonu ve modifikasyonu için tasarlanmış plazma temizleme cihazı. Küçük bir işlem alanı kaplayan yoğunlaştırılmış enerji özelliği sayesinde ürün yapışmasını, hidrofilitesini ve baskı kalitesini etkili bir şekilde iyileştirir. Ayrıca organik kalıntılar, yağ lekeleri ve oksit tabakaları gibi kirleticileri malzeme yüzeylerinden uzaklaştırabilir.
HY-DC1000, geniş kapsama alanına sahip döner bir tabanca ve 20 ila 80 mm arasında değişen değiştirilebilir nozullarla donatılmıştır; bu nozullar, tam boyutlu PCB'ler, yeni enerji pil elektrotları, otomotiv plastik bileşenleri ve ekran cam panelleri de dahil olmak üzere büyük düz iş parçaları için özelleştirilmiştir. Geniş yüzeylerde düzgün plazma kaplaması oluşturmak için 0-1000W geniş aralıklı ayarlanabilir gücü destekler, organik kirleticileri verimli bir şekilde temizler ve seri üretim hat içi montaj hatlarında baskı boşluklarını ve kaplama ayrılma sorunlarını ortadan kaldırır.
HY-DD600, çipler, FPC esnek devreler ve minyatür BGA alt tabakaları dahil olmak üzere küçük hassas parçalar için özel olarak tasarlanmış dar ve küçük nozul tasarımına (2–6 mm etkili genişlik) sahiptir. Sıfır potansiyelli düşük sıcaklıklı plazma jeti, ultra ince PI/ITO malzemeler için termal yanma riskini ortadan kaldırır. Kompakt tabancası, dar boşluklara ve karmaşık mikro yapılara uyum sağlayarak, yarı iletken paketleme ve kamera modülü ön işlemi için küçük otomatik yapıştırma ve dağıtım hatlarıyla mükemmel bir uyum sağlar.
HY-AC500, döner plazma püskürtme tabancası ve çift manuel ve G/Ç kontrol modlarını kullanarak PCB, FPC, BGA ve yarı iletken çipler için homojen temizleme, aktivasyon ve mikro aşındırma işlemlerini gerçekleştirir. Askeri sınıf donanım, dijital gerçek zamanlı izleme ve çok katmanlı güvenlik koruması özelliklerine sahiptir. Bu masaüstü 1000W analog plazma makinesi, yarı iletken paketleme, 3C elektronik, ekran, otomotiv elektroniği ve yeni enerji endüstrilerinde ön işlem için yaygın olarak kullanılmaktadır.
HY-AC1000H, vakumsuz düşük sıcaklıklı nötr plazma kullanır ve özelleştirilebilir raylar ve çift döner tabanca ile donatılmıştır. 0–1000W ayarlanabilir güç ve 20–80 mm işlem genişliği ile çipleri termal hasar olmadan güvenli bir şekilde temizler.Birleşik fiziksel ve kimyasal kuru temizleme, kalıp yapıştırma, tel bağlama ve kalıplama işlemlerinde yapışmayı artırarak katman ayrılmasını ve boşluk oluşumunu azaltır. Tam güvenlik izleme ile manuel ve IO kontrolünü destekleyen bu sistem, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için otomatik hatlara bağlanarak 0,1 saniyenin altında tepki süresiyle istikrarlı, uzun süreli tam yük üretimi sağlar.
HY-AS1200, düzgün bir plazma yüzeyi oluşturmak için motor tahrikli döner bir nozul ile donatılmıştır. 20-80 mm işlem genişliği ve 0 ila 1200 W arasında ayarlanabilir gücü ile geniş alanlı kurşun çerçevelerin ve alt tabakaların toplu ön işlemine mükemmel şekilde uyum sağlar. Oda sıcaklığındaki nötr plazma, çiplere zarar vermez, organik kalıntıları ve yüzey oksitlerini atmosfer basıncı altında kuru olarak uzaklaştırarak kalıp yapıştırma, tel bağlama ve kalıplama için yapışmayı güçlendirirken, katman ayrılmasını ve boşluk kusurlarını azaltır.Çok katmanlı güvenlik korumasıyla donatılmış ve otomatik üretim hatlarıyla tam uyumlu olan bu ekipman, entegre devreler, esnek baskılı devreler ve otomotiv çipleri için paketleme ve test işlemlerinde yaygın olarak kullanılmaktadır.
HY-AD800, hassas çipleri, PCB'leri ve plastik bileşenleri termal deformasyon olmadan güvenli bir şekilde işler. 0-800W ayarlanabilir güç, IO/manuel çift çalışma ve eksiksiz güvenlik koruması ile donatılmış olup, yüzey temizleme, aktivasyon ve gelişmiş yapıştırma için otomatik üretim hatlarına kolayca entegre edilebilir; bu da onu yarı iletken paketleme, 3C elektronik, otomotiv, yeni enerji ve LED üretimi için ideal hale getirir.
