HY-AD800, hassas çipleri, PCB'leri ve plastik bileşenleri termal deformasyon olmadan güvenli bir şekilde işler. 0-800W ayarlanabilir güç, IO/manuel çift çalışma ve eksiksiz güvenlik koruması ile donatılmış olup, yüzey temizleme, aktivasyon ve gelişmiş yapıştırma için otomatik üretim hatlarına kolayca entegre edilebilir; bu da onu yarı iletken paketleme, 3C elektronik, otomotiv, yeni enerji ve LED üretimi için ideal hale getirir.
Marka :
HYRNUSÜrün No. :
HY-AD800Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaTel Bağlama, Kalıp Bağlama ve Kalıplama için Atmosferik Düşük Sıcaklıklı Direkt Enjeksiyonlu Plazma Temizleyici
Ürün Tanıtımı

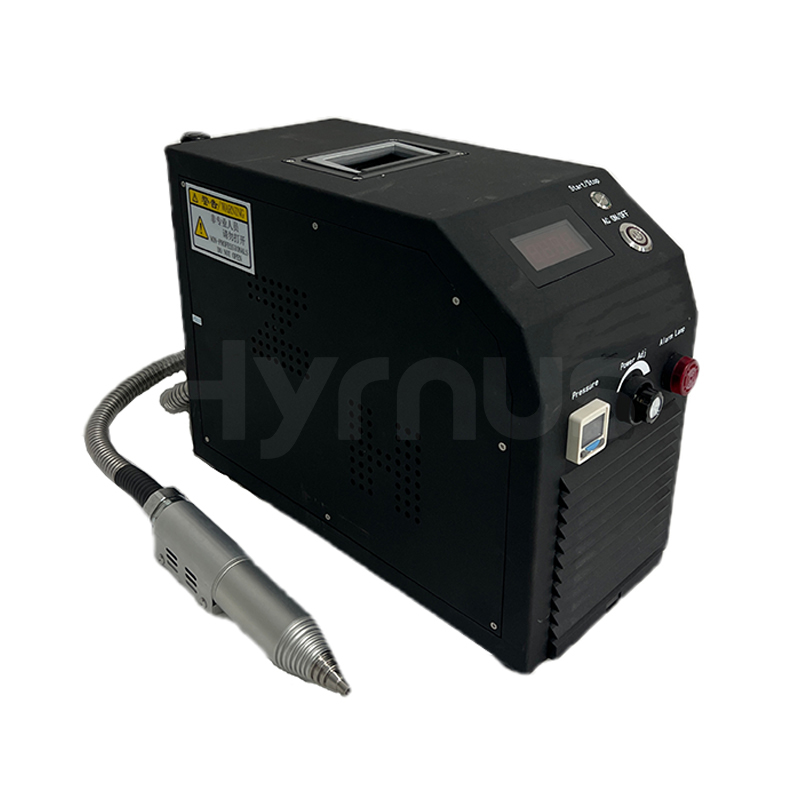

HY-AD800 Atmosferik Düşük Sıcaklıklı Direkt Enjeksiyonlu Plazma Temizleyici Atmosferik yüzey işleme ünitesidir. Düşük sıcaklıkta işleme tasarımı sayesinde, çipler, PCB'ler ve plastik bileşenler de dahil olmak üzere hassas parçalara zarar gelmesini önler. 0-800W kademesiz ayarlanabilir güce sahip olup, IO kontrolünü ve manuel çalışmayı destekler ve yüzey temizleme, aktivasyon ve gelişmiş yapıştırma performansı sağlamak için otomatik üretim hatlarına sorunsuz bir şekilde entegre edilebilir. Yarı iletken kalıp paketleme, 3C elektronik, otomotiv, yeni enerji ve LED üretiminde yaygın olarak kullanılan bu ünite, istikrarlı ve uzun süreli sürekli çalışma için kapsamlı çok katmanlı güvenlik korumasına sahiptir.
Ürün Uygulaması
Küçük, hassas, kavisli ve özel şekilli iş parçaları için uygundur. Yarı iletken paketleme, 3C elektronik, dokunmatik ekranlar, LED paketleme, otomobil parçaları, yeni enerji lityum piller, plastikler, metaller ve cam için ön işlem süreçlerinde yaygın olarak kullanılır. Yüzey temizleme, moleküler aktivasyon ve mikro aşındırma işlemleri gerçekleştirerek, zayıf yapışma, tutkal ayrılması ve mürekkep dökülmesi gibi üretim kusurlarını temelden çözer.
Ürün Özellikleri
1. Askeri standartlara uygun donanım mimarisiyle üretilen bu ünite, zorlu endüstriyel senaryolarla başa çıkmak için -25°C ila 50°C arasındaki ortam sıcaklığı aralığında güvenilir bir şekilde çalışır. MIL-HDBK-217F güvenilirlik standardına göre 25°C'de yapılan testlerde Arızalar Arası Ortalama Süre (MTBF) 190.000 saati aşmaktadır.
2. Tamamen dijital kontrol paneli ve dijital göstergeler, gerçek zamanlı operasyonel gözetim ve güçlü parazit önleme kapasitesi sağlar.
3. Entegre dahili algılama modülleri, hava basıncı takibi, anakart sıcaklığı kontrolü ve güç düzenlemesini destekler.
4. Tescilli akıllı çip merkezli kontrol sistemi, 0,1 saniyeden daha hızlı tepki süresi ve üstün parazit önleme performansı ile anlık gerçek zamanlı izleme olanağı sağlar.
5. Plazma güç faktörü %79'un üzerinde kalarak dengeli dinamik çalışma ve elektrot deşarjının tam doygunluğunu sağlar.
6. Kapsamlı güvenlik önlemleri aşırı ısınma, aşırı yüklenme, kısa devre, açık devre, elektrik kaçağı ve her türlü hatalı çalıştırmayı kapsar.
Ekipman Yapısı
Atmosferik doğrudan enjeksiyonlu plazma yüzey işleme sistemi üç ana bileşenden oluşur: güç jeneratörü, plazma üreten püskürtme tabancası ve kontrol sistemi.
1. Güç Jeneratörü
Gaz basıncı dalgalanmalarından etkilenmeyen, istikrarlı ve yüksek hassasiyetli güç çıkışını korumak için otomatik güç eşleştirmeyi destekler. Kullanıcılar, optimum işlem performansı elde etmek için parametreleri gerçek numune koşullarına göre ayarlayabilirler.
2. Direkt Enjeksiyon Plazma Püskürtme Tabancası
Küçük boyutlu ve karmaşık şekilli malzemeler için özel olarak tasarlanmış olup, 2 mm ila 6 mm arasında etkili bir işleme genişliğine sahiptir. Mevcut üretim montaj hatlarıyla uyumlu olup, manuel işçilik maliyetlerini düşürmek için tam otomatik hat içi işlemeye olanak tanır.
3. Kontrol Sistemi
Kontrol sistemi, jeneratörün ana kabinine entegre edilmiştir. Atmosferik plazma temizleyicinin çalışmasını kontrol eder ve tüm ekipman sistemi için kapsamlı güvenlik koruması sağlar.
Teknik Özellikler: Atmosferik Plazma Jeneratörü Ana Ünitesi
1. Atmosferik Plazma Jeneratörü
(1) Ana Ünite Parametreleri
| Öğe | Parametre |
| Model | HY-AD800 |
| Genel Boyutlar | 479200325 mm (Uzunluk)WH) |
| Ağırlık | 10 KG |
| Giriş Güç Kaynağı | AC220V |
| Güç Frekansı | 25 kHz |
| Plazma Çıkış Gücü | 0–800W, ayarlanabilir ve görüntülenebilir |
| Kontrol Modu | G/Ç Kontrolü / Manuel Kontrol |
| Koruma ve Alarm | Sıcaklık, hava basıncı, aşırı yük, sızıntı, kısa devre, açık devre koruması |
| Algılama Fonksiyonları | Hava basıncı tespiti, güç tespiti, anakart sıcaklığı tespiti |
(2) Doğrudan Enjeksiyon Plazma Püskürtme Tabancası Özellikleri
| Öğe | Parametre |
| Püskürtme Tabancası Boyutları | 228mm*75mm |
| Standart Meme Boyutları | 2 mm, 4 mm, 6 mm |
| Plazma Tedavisi Yüksekliği | 3–20 mm |
| Etkin Tedavi Genişliği | 1–8 mm |
| Hava Basıncı Aralığı | Standart 0,2 MPa, ayarlanabilir 0,08–0,25 MPa |
2. Fabrika Kurulum Gereksinimleri
| Öğe | Gereklilik |
| Güç Kaynağı | Tek fazlı AC 220V, 10A; topraklama direnci ＜4Ω |
| Egzoz Sistemi | Akış hızı: 5 m³/dak; korozyona dayanıklı malzeme |
| Sıkıştırılmış Hava | Boru çapı: 8 mm, PU boru |
| Basınç: 0,4–0,6 MPa | |
| Hava kalitesi: katı parçacık ≤0,1 μm, yağ içeriği ≤0,01 mg/m³, çiğ noktası ≤-40°C℃ |
Endüstriyel atmosferik plazma yüzey işleme makinemizin genel özellikleri arasında, güvenlik uyarısı için yüksek voltaj tehlikesi uyarı etiketi bulunmaktadır. Cihaz, 15~35°C ortam sıcaklığı ve %30~80 bağıl nem altında stabil bir şekilde çalışır. Güvenli çalışmayı garanti etmek ve bu plazma temizleme ekipmanının kullanım ömrünü uzatmak için, çalışma alanı her zaman yanıcı gaz, aşındırıcı gaz, patlayıcı ve reaktif tozdan arındırılmış olmalıdır.

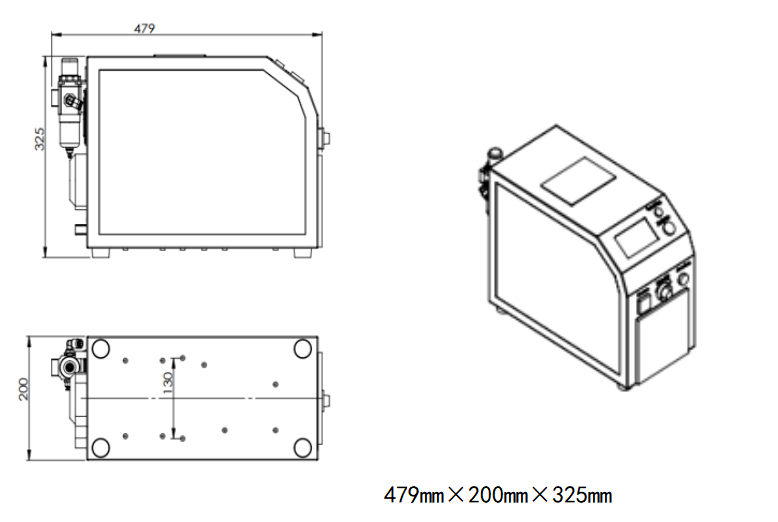

Plazma Jeneratörü Boyutları
Ana Ünite Genel Boyutlandırma Çizimi

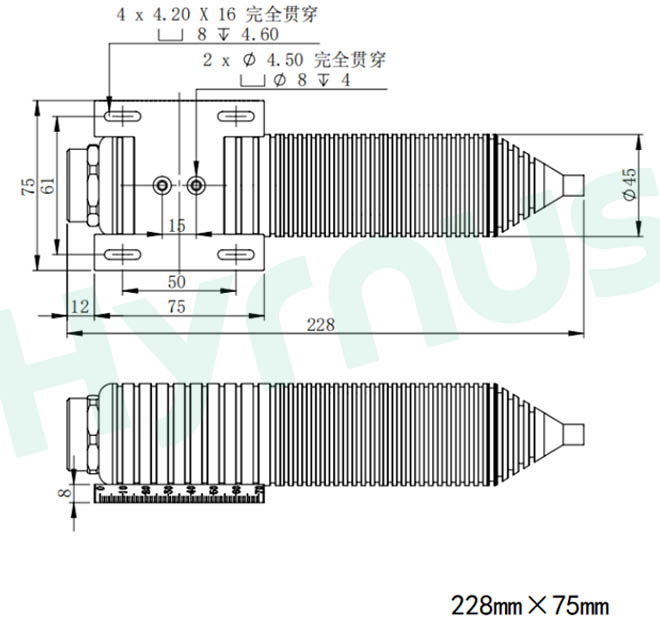

Plazma Silahı Boyutları
Ürün Detayları
HY-AD03 atmosferik bir direkttir Ortam hava koşullarında yüzey temizliği, aktivasyonu ve modifikasyonu için tasarlanmış plazma temizleme cihazı. Küçük bir işlem alanı kaplayan yoğunlaştırılmış enerji özelliği sayesinde ürün yapışmasını, hidrofilitesini ve baskı kalitesini etkili bir şekilde iyileştirir. Ayrıca organik kalıntılar, yağ lekeleri ve oksit tabakaları gibi kirleticileri malzeme yüzeylerinden uzaklaştırabilir.
HY-TM500, vakum odalarına ihtiyaç duymadan atmosferik basınç altında çalışır. Özel 3 eksenli raylar, tam kapsamlı hassas işlem sağlar. Askeri sınıf donanım ve dijital kontrol ile üretilen cihaz, 0-800W ayarlanabilir gücü destekler. Sıfır potansiyelli düşük sıcaklık plazması, PCB, FPC ve yarı iletken bileşenlerini koruyarak yüzey temizliği, aktivasyonu ve modifikasyonunu tamamlar ve yapıştırma, baskı ve kaplama için yapışmayı artırır. 3C, ekran, yarı iletken, otomotiv ve yeni enerji sektörlerinde hat içi otomasyon için hazırdır.
HY-DC1000, geniş kapsama alanına sahip döner bir tabanca ve 20 ila 80 mm arasında değişen değiştirilebilir nozullarla donatılmıştır; bu nozullar, tam boyutlu PCB'ler, yeni enerji pil elektrotları, otomotiv plastik bileşenleri ve ekran cam panelleri de dahil olmak üzere büyük düz iş parçaları için özelleştirilmiştir. Geniş yüzeylerde düzgün plazma kaplaması oluşturmak için 0-1000W geniş aralıklı ayarlanabilir gücü destekler, organik kirleticileri verimli bir şekilde temizler ve seri üretim hat içi montaj hatlarında baskı boşluklarını ve kaplama ayrılma sorunlarını ortadan kaldırır.
HY-DD600, çipler, FPC esnek devreler ve minyatür BGA alt tabakaları dahil olmak üzere küçük hassas parçalar için özel olarak tasarlanmış dar ve küçük nozul tasarımına (2–6 mm etkili genişlik) sahiptir. Sıfır potansiyelli düşük sıcaklıklı plazma jeti, ultra ince PI/ITO malzemeler için termal yanma riskini ortadan kaldırır. Kompakt tabancası, dar boşluklara ve karmaşık mikro yapılara uyum sağlayarak, yarı iletken paketleme ve kamera modülü ön işlemi için küçük otomatik yapıştırma ve dağıtım hatlarıyla mükemmel bir uyum sağlar.
HY-AC500, döner plazma püskürtme tabancası ve çift manuel ve G/Ç kontrol modlarını kullanarak PCB, FPC, BGA ve yarı iletken çipler için homojen temizleme, aktivasyon ve mikro aşındırma işlemlerini gerçekleştirir. Askeri sınıf donanım, dijital gerçek zamanlı izleme ve çok katmanlı güvenlik koruması özelliklerine sahiptir. Bu masaüstü 1000W analog plazma makinesi, yarı iletken paketleme, 3C elektronik, ekran, otomotiv elektroniği ve yeni enerji endüstrilerinde ön işlem için yaygın olarak kullanılmaktadır.
HY-AC1000H, vakumsuz düşük sıcaklıklı nötr plazma kullanır ve özelleştirilebilir raylar ve çift döner tabanca ile donatılmıştır. 0–1000W ayarlanabilir güç ve 20–80 mm işlem genişliği ile çipleri termal hasar olmadan güvenli bir şekilde temizler.Birleşik fiziksel ve kimyasal kuru temizleme, kalıp yapıştırma, tel bağlama ve kalıplama işlemlerinde yapışmayı artırarak katman ayrılmasını ve boşluk oluşumunu azaltır. Tam güvenlik izleme ile manuel ve IO kontrolünü destekleyen bu sistem, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için otomatik hatlara bağlanarak 0,1 saniyenin altında tepki süresiyle istikrarlı, uzun süreli tam yük üretimi sağlar.
HY-AS1200, düzgün bir plazma yüzeyi oluşturmak için motor tahrikli döner bir nozul ile donatılmıştır. 20-80 mm işlem genişliği ve 0 ila 1200 W arasında ayarlanabilir gücü ile geniş alanlı kurşun çerçevelerin ve alt tabakaların toplu ön işlemine mükemmel şekilde uyum sağlar. Oda sıcaklığındaki nötr plazma, çiplere zarar vermez, organik kalıntıları ve yüzey oksitlerini atmosfer basıncı altında kuru olarak uzaklaştırarak kalıp yapıştırma, tel bağlama ve kalıplama için yapışmayı güçlendirirken, katman ayrılmasını ve boşluk kusurlarını azaltır.Çok katmanlı güvenlik korumasıyla donatılmış ve otomatik üretim hatlarıyla tam uyumlu olan bu ekipman, entegre devreler, esnek baskılı devreler ve otomotiv çipleri için paketleme ve test işlemlerinde yaygın olarak kullanılmaktadır.
