HY-DD600, çipler, FPC esnek devreler ve minyatür BGA alt tabakaları dahil olmak üzere küçük hassas parçalar için özel olarak tasarlanmış dar ve küçük nozul tasarımına (2–6 mm etkili genişlik) sahiptir. Sıfır potansiyelli düşük sıcaklıklı plazma jeti, ultra ince PI/ITO malzemeler için termal yanma riskini ortadan kaldırır. Kompakt tabancası, dar boşluklara ve karmaşık mikro yapılara uyum sağlayarak, yarı iletken paketleme ve kamera modülü ön işlemi için küçük otomatik yapıştırma ve dağıtım hatlarıyla mükemmel bir uyum sağlar.
Marka :
HYRNUSÜrün No. :
HY-DD600Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Çipler için 600W Ayarlanabilir Dijital Düşük Sıcaklıklı Direkt Püskürtmeli Plazma Temizleme Makinesi
Ürün Tanıtımı
HY-DD600 Dijital Düşük Sıcaklıklı Direkt Püskürtmeli Plazma Temizleme Makinesi Tamamen dijital akıllı kontrol ve 2-6 mm etkili işlem genişliğine sahip dar bir nozul kullanan bu cihaz, çipler, FPC'ler ve mikro BGA alt tabakaları dahil olmak üzere minyatür hassas parçalar için tasarlanmıştır. Nötr sıfır potansiyelli düşük sıcaklık plazma jeti, ultra ince PI ve ITO ince filmlerde termal hasarı önlemek için hafif ısı yayar ve kompakt tabanca, küçük boşluklara ve karmaşık mikro yapılara ulaşabilir.
Atmosferik basınç altında çalışan bu cihaz, iş parçalarına zarar vermeden hassas temizlik, yüzey aktivasyonu ve mikro aşındırma işlemleri gerçekleştirir. Tamamen dijital güç ayarıyla donatılmış olup, yarı iletken paketleme ve kamera modülü ön işleminde kullanılan küçük yapıştırma ve dağıtım hatlarına mükemmel uyum sağlar ve yapıştırma, baskı ve dağıtım süreçlerindeki yapışma hatası, katman ayrılması ve soyulma sorunlarını çözer.
Ürün Özellikleri
1. Askeri standart donanım, -25°C~50°C arasında istikrarlı çalışmayı destekler; MIL-HDBK-217F'ye (25°C) göre MTBF ≥190.000 saat.
2. Gerçek zamanlı izleme için tamamen dijital kontrol ve ekran ile güçlü gürültü bağışıklığı.
3. TI yumuşak anahtarlama devresi + PFC düzeltmesi, verimliliği %10'dan fazla artırır, 0,1 saniyenin altında tepki süresi ve mükemmel parazit önleme yeteneği sağlar.
4. ST ARM çipi, basit HMI ve uzaktan hata ayıklama imkanı sunar. Kendi geliştirdiğimiz program, istikrarlı çıkış için otomatik güç eşleştirmesi sağlar.
5. RS-485 ve G/Ç portları, çoklu veri uzaktan izlemeyi destekler.
6. Altı adet gerçek zamanlı izleme öğesi: hava basıncı, anakart sıcaklığı, transformatör ark voltajı, primer tepe akımı, şebeke akımı, kaynak tabancasının dönme hızı.
7. 10'dan fazla arıza uyarısı, teşhis süresini %80'den fazla azaltır; jet, döner ve doğrusal püskürtme başlıkları için tek tıklamayla geçiş.
8. Tam güvenlik koruması: aşırı ısınma, aşırı yük, kısa devre/açık devre, kaçak ve yanlış çalıştırma koruması.
Ürün Uygulaması
Bu ekipman, hassas kavisli ve düzensiz iş parçalarını işleyerek yüzey temizliği, moleküler aktivasyon ve mikro aşındırma işlemlerini gerçekleştirir. Zayıf yapışma, tutkal soyulması ve mürekkep soyulması gibi yaygın üretim sorunlarını kapsamlı bir şekilde çözer.
Çeşitli sektörler için temel ön işlem ekipmanı olarak hizmet vermektedir: yarı iletken paketleme, 3C elektronik, dokunmatik paneller, LED kapsülleme, otomotiv parçaları, yeni enerji lityum piller, plastik, metal ve cam malzemeler.
Ekipman Yapısı
Açık hava doğrudan jet plazma yüzey işleme sistemi üç temel parçadan oluşmaktadır: güç kaynağı ünitesi, doğrudan jet plazma püskürtme tabancası ve kontrol modülü.
1. Güç Jeneratörü
Hava basıncı dalgalanmalarından etkilenmeden istikrarlı ve yüksek hassasiyetli çıktı sağlamak için otomatik güç eşleştirmeyi destekler. Operatörler, ideal işleme performansı için tüm çalışma parametrelerini numunelerin gerçek çalışma durumuna göre ayarlayabilirler.
2.Doğrudan Püskürtmeli Plazma Tabancası
Küçük ve karmaşık şekilli iş parçaları için tasarlanan bu tabanca, 2 mm ile 6 mm arasında değişen bir işlem genişliği sunar. Mevcut üretim hatlarına entegre edilerek tam otomatik hat içi işlemeyi mümkün kılar ve işçilik maliyetlerini düşürür.
3. Kontrol Sistemi
Ana güç kaynağı ünitesinin içinde yer alan bu modül, atmosferik plazma temizleyicinin tüm çalışmasını yönetir ve tam sistem güvenlik koruması sağlar.

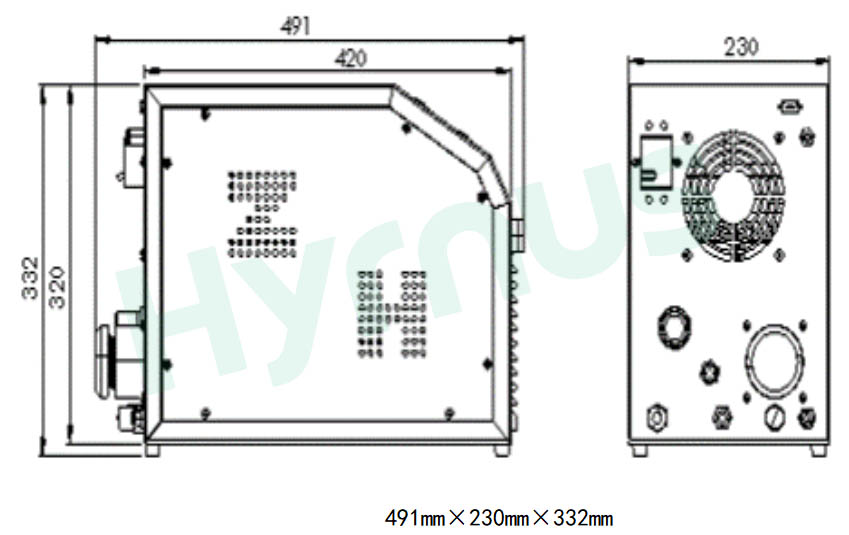

Plazma Jeneratörü BoyutlarıAna Ünite Genel Boyutlandırma Çizimi

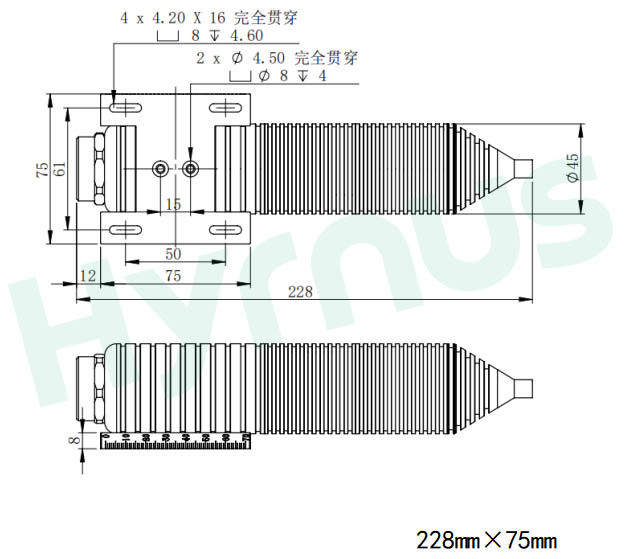

Plazma Silahı Boyutları
Plazma Silahının Anahat Çizimi
Teknik Özellikler: Atmosferik Plazma Jeneratörü Ana Ünitesi
1. Atmosferik Plazma Jeneratörü
(1) Ana Ünite Parametreleri
| Öğe | Parametre |
| Model | HY-DD600 |
| Genel Boyutlar | 491*200*332 mm (Uzunluk * Genişlik * Yükseklik) |
| Ağırlık | 10 KG |
| Giriş Güç Kaynağı | AC 220V |
| Güç Frekansı | 25 kHz |
| Plazma Çıkış Gücü | 0–600 W, ayarlanabilir ve görüntülenebilir |
| Kontrol Modu | RS485 / Giriş/Çıkış Kontrolü / Manuel |
| Koruma ve Alarm Fonksiyonları | Dönme hızı, sıcaklık, voltaj, hava basıncı, aşırı yük, elektrik kaçağı, güç uyumsuzluğu, kısa devre, açık devre, aşırı akım koruması |
| Algılama Fonksiyonları | Hava basıncı tespiti, güç tespiti, dönüş tespiti, çıkış gücü tespiti, anakart sıcaklığı tespiti, transformatör primer tepe akımı tespiti |
(2) Atmosferik Doğrudan Püskürtmeli Plazma Tabancası Özellikleri
| Öğe | Parametre |
| Silah Boyutu | 255,5 mm * 50 mm |
| Meme Boyutları | Standart 2 mm, 4 mm, 6 mm |
| Plazma Tedavisi Yüksekliği | 3–20 mm |
| Etkin Plazma Tedavisi Genişliği | 1–8 mm |
| Hava Basıncı Aralığı | Standart 0,2 MPa, 0,08–0,25 MPa arasında ayarlanabilir. |
2. Fabrika Kurulum Gereksinimleri
| Öğe | Teknik Özellikler |
| Güç Kaynağı Gereksinimi | Tek fazlı AC 220V, 10A; topraklama direnci 4Ω'dan az. |
| Fabrika Egzoz Sistemi | Akış hızı: 5 m³/dak; Malzeme: korozyona dayanıklı malzeme |
| Fabrika Basınçlı Hava Gereksinimleri | Boru çapı: 8 mm |
| Boru malzemesi: Poliüretan boru | |
| Basınç: 0,4–0,6 MPa | |
| Hava kalitesi standardı: | |
| Katı parçacık çapı ≤0,1 μm, | |
| Yağ içeriği ≤0,01 mg/m³, | |
| Çiğ noktası ≤ -40°C |
| Öğe | Detaylar |
| Tehlike İşaretlemesi | Yüksek Voltaj Uyarı Etiketi |
| Çalışma Ortamı | Sıcaklık: 15~35°C |
| Nem oranı: %30-80 | |
| Diğer Önlemler | Çalışma alanı yanıcı gaz, aşındırıcı gaz, patlayıcı veya reaktif tozdan arındırılmış olmalıdır. |
Ürün Detayları
Evet. 0-600W ayarlanabilir dijital güç ile RS485 ve I/O kontrolünü destekler. Kompakt doğrudan püskürtme tabancası, dağıtım, paketleme ve kaplama otomatik montaj hatlarına sorunsuz bir şekilde entegre edilebilir.
Hayır. Sıfır potansiyel tasarımıyla donatılmış bu plazma temizleyici, termal yanıklara neden olmadan düşük ısı üretir ve hassas yarı iletken ve FPC alt tabaka ön işlemi için mükemmel şekilde uygundur.
