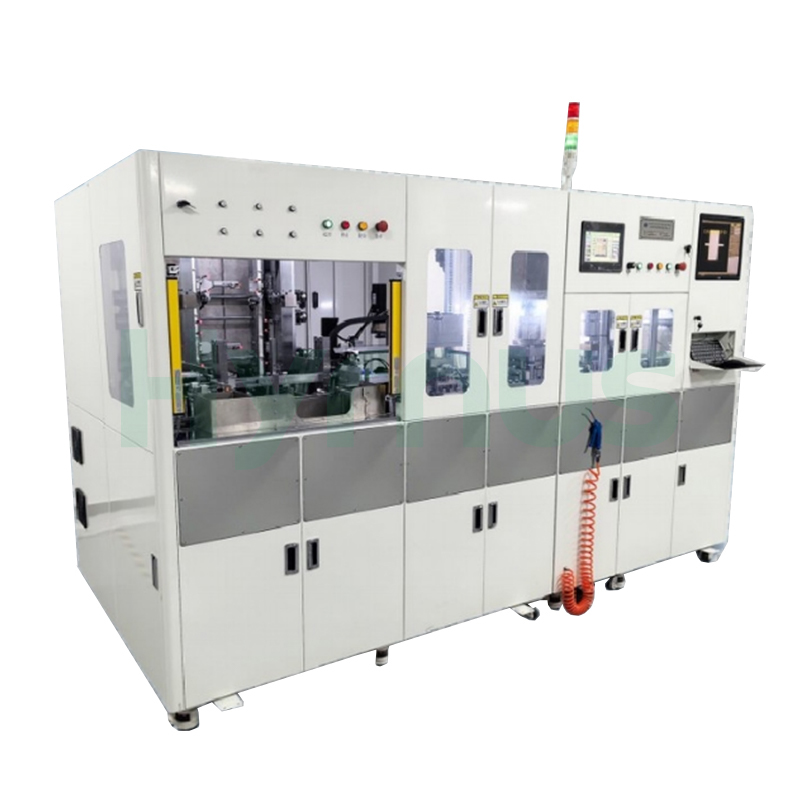

Bu HY-TFC100 Yarı İletken Kesme ve Şekillendirme Makinesi Ürün kapsüllemesinden sonra kurşun kesme, şekillendirme ve ayırma işlemleri için tasarlanmıştır. SOP ve SSOP paketleri için uygun olan bu cihaz, PLC kontrolü, servo motor tahriki, sürekli magazin yükleme, otomatik tüp boşaltma ve çoklu güvenlik korumaları ile istikrarlı ve verimli kalıplama sonrası işlemeyi sağlar.
Marka :
HYRNUSÜrün No. :
HY-TFC100Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaOtomatik Tüp Boşaltma Sistemli Tam Otomatik Trim Form Ayırma Sistemi
Ürün Tanıtımı
Bu HY-TFC100Yarı İletken Kesme ve Şekillendirme Makinesi Bu cihaz, kapsüllenmiş yarı iletken ürünlerin kalıplama sonrası uç kesme, şekillendirme ve ayırma işlemlerinde kullanılır. Özellikle SOP ve SSOP paketleri için uygundur ve paketlemeden veya bir sonraki üretim aşamasından önce son uç işleme ve ürün ayırma işlemlerinin tamamlanmasına yardımcı olur.
Makine, istikrarlı ve hassas işleme için dokunmatik ekranlı PLC kontrol sistemi, servo motor tahriki ve bağlantı kaydırma çubuğu beslemesi kullanır. Çift bağımsız magazin yükleme sistemi, kesintisiz beslemeyi desteklerken, otomatik tüp yükleme sistemi magazinlerdeki gevşek ve toplu tüplerle uyumludur. Işık perdesi koruması, kapı açık sensörleri, emniyet kilidi ve acil durdurma gibi güvenlik özellikleri güvenilir çalışma sağlar. Daha yüksek üretim ve izlenebilirlik gereksinimlerini karşılamak için isteğe bağlı CCD görüntü denetimi ve MES iletişim arayüzü mevcuttur.
Ürün Uygulaması
SOP/SSOP
Teknik Özellikler
| No | Parametre | Özellikler |
| 1. | Kesme Hızı (Trim) | 60–75 atış/dakika |
| 2. | Ayrılma Hızı | 40–55 damla |
| 3. | Kontrol Sistemi | PLC (Mitsubishi / FATEK) + Dokunmatik Ekran + Kontrol Düğmeleri |
| 4. | Tahrik Sistemi | Servo Motor + Dişli Redüktör |
| 5. | Beslenme Mekanizması | Bağlantı sürgülü çubuk beslemesi |
| 6. | Yükleme Sistemi | Çift bağımsız şarjör → kesintisiz / sürekli yükleme |
| 7. | Boşaltma Sistemi | Otomatik tüp yükleme (tüp paketleme sistemi) – gevşek tüpler ve magazin içindeki toplu tüplerle uyumlu |
| 8. | Güvenlik Özellikleri | Işık perdesi, kapı açık sensörü, emniyet kilidi, acil durdurma düğmesi |
| 9. | İsteğe bağlı 1 | CCD görüntüleme muayenesi |
| 10. | İsteğe bağlı 2 | MES ağ iletişimi arayüzü |
Ürün Detayları
HY-TF200L, yarı iletken kalıplama sonrası kurşun çerçeve kesme, şekillendirme ve ayırma işlemleri için çift alt volanlı presleme sistemini kullanır ve SOT, TO, SOP ve DIP paketleriyle uyumludur. PLC kontrolü ve tam güvenlik kilitlemeleriyle dakikada 80-120 vuruş yapar ve isteğe bağlı CCD görsel inceleme ve MES sistem ağını destekler. Tam seri hassas kalıp yedek parçalarıyla birlikte gelir ve seri IC paketleme üretim gereksinimlerini karşılar.
HY-TF200U, yarı iletken paketleme bileşenlerinin kalıplama sonrası uç kesme, şekillendirme ve ayırma işlemleri için özel olarak tasarlanmıştır. SOT, TO, SOP, DIP, IPM, fotovoltaik modüller ve optokuplörlerle uyumludur. Tam servo tahrik sistemi, çift magazin kesintisiz besleme, güvenlik ışık perdesi koruması, isteğe bağlı CCD görsel inceleme ve MES ağ fonksiyonu ile donatılmış olup, 30-60 SPM'ye kadar delme hızıyla IC paketleme endüstrisi için istikrarlı ve yüksek verimli seri üretim çözümü sunar.
HY-TF100, yarı iletken entegre devrelerin kalıplama sonrası uç kesme, pin şekillendirme ve ayırma işlemleri için tasarlanmıştır. SOT, SOD, TSOT ve PDFN dahil olmak üzere yaygın minyatür paketlerle uyumlu olup, 120-200 SPM delme hızı sunar. Servo besleme ve çift kesintisiz yaylı kelepçeler içeren bu ekipman, yarı iletken paketleme hatlarının verimliliğini önemli ölçüde artırır. Standart olarak eksiksiz güvenlik korumasıyla donatılmış olup, akıllı fabrika dijital yönetimini desteklemek için isteğe bağlı CCD görsel inceleme ve MES ağ bağlantısı da mevcuttur.
HY-TFS210 Kurşun Kesme Makinesi, özellikle SMA, SMB ve SMC paket ürünleri için tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Basit yapısı, istikrarlı ve güvenilir performansı, küçük boyutu, hızlı ve istikrarlı çalışması, düşük gürültü seviyesi ve kolay kullanım ve bakımı ile iş gücü yoğunluğunu önemli ölçüde azaltır.
HY-TF110 Yarı İletken Kalıp Sonrası İşleme Ekipmanı SOT23-3L-20R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.Dakikada 130 vuruşluk delme hızıyla dikkat çekici bir şekilde 580.000 UPH'ye ulaşıldı.1,5 milyon vuruşluk takım ömrünü korurken verimliliği en üst düzeye çıkarır.
HY-TF221 IC Kesme ve Şekillendirme Makinesi iTO220 paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir.verimli ve uygun maliyetli Kesme ve Şekillendirme Makinesi Daha yüksek verimlilik, üstün ürün kalitesi ve daha düşük işletme maliyetleri arayan modern yarı iletken paketleme hatları için.
HY-TF210 Tjant Rulosu Şekillendirici TO252-6R paket ürünleri için özel olarak tasarlanmış otomatik bir kesme ve şekillendirme sistemidir. Dakikada 50-60 vuruşluk delme hızıyla saatte ≥70.000 adetlik bir üretim kapasitesi sunar ve ≥40 dakika MTBA, ≥120 saat MTBF, ≤5 dakika MTTA ve ≤%3 arıza oranı özelliklerine sahiptir.
HY-DS30K, yarı iletken kalıplanmış alt tabakaların kalıp sonrası tek tek ayrılması için geliştirilmiş yüksek hızlı entegre bir kesme testeresidir. Alt tabaka kesme, temizleme, görsel inceleme, ayırma ve tepsi yerleştirme dahil olmak üzere entegre bir işlem akışını destekleyerek standart yarı iletken arka uç paketleme süreçlerinin üretim verimliliğini önemli ölçüde artırır.
