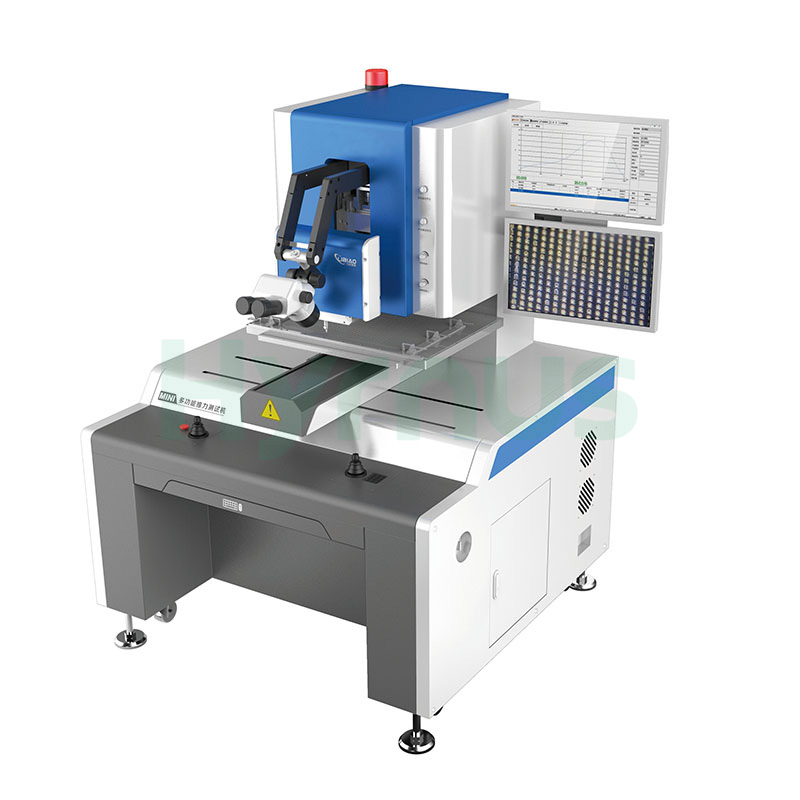

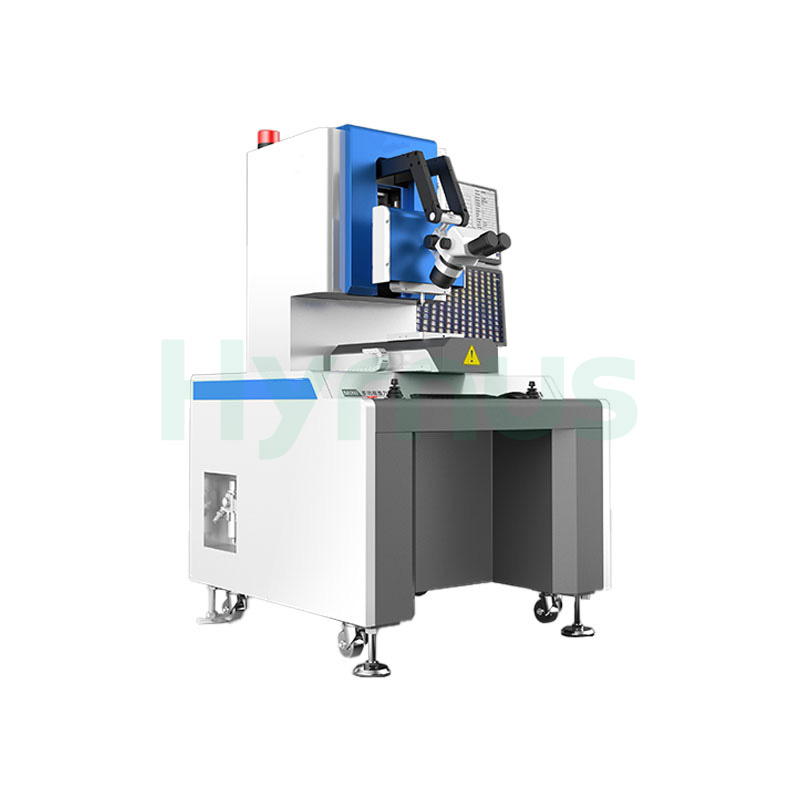

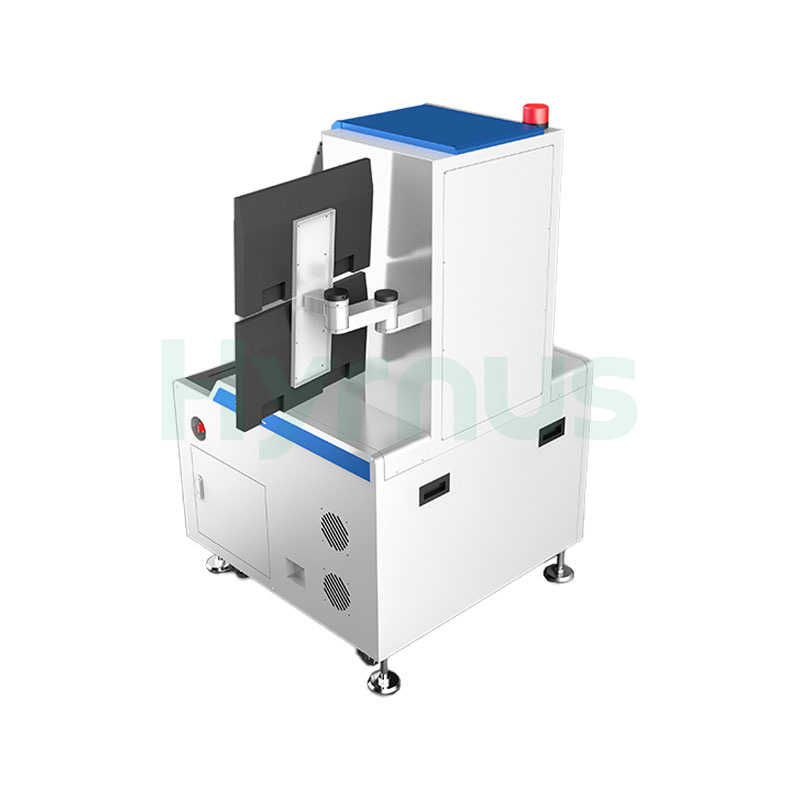

Kablo Bağlama İçin Yüksek Performanslı Çok Fonksiyonlu İtme-Çekme Test Cihazı

HY-PT8500 bağ testi ekipmanıSistem, her bir sensör için bağımsız sensör alımı ve çarpışma/aşırı kuvvet koruması sağlayan, 3 istasyonlu otomatik döner anahtarlama sistemine sahiptir ve test doğruluğunu ve ekipman güvenliğini garanti eder. Sistem, 2 mm aralığında ±5 μm tekrarlanabilirlik, ≤0,125 μm çözünürlük ve ±2 μm hassasiyetle 500 mm × 300 mm XY ekseni bilyalı vida etkili strokuna sahiptir ve 100 KG'lık maksimum test kuvvetini destekler; 2 mm aralığında ±1 μm tekrarlı konumlandırma hassasiyetiyle 100 mm Z ekseni etkili strokuna sahiptir ve ≤0,125 μm çözünürlük ve 20 KG'lık maksimum test kuvvetini destekler. Hassas dinamik algılama teknolojisi (sensör doğruluğu ±0,003%, kapsamlı test doğruluğu ±0,1%), ithal iletim bileşenleri, dört yönlü kontrol için Hall çift joystick ve yüksek çözünürlüklü CCD kameraya sahip standart trinoküler sürekli zoom mikroskobu ile donatılmış sistem, 110V/220V @ 5,0A, 50/60Hz'de 4,5–6 Bar hava beslemesiyle çalışır. Cihaz 1500 × 1200 × 1650 mm ölçülerindedir, yaklaşık 800 kg ağırlığındadır ve MES sistem uyumluluğu, gerçek zamanlı veri yönetimi ve numunelere veya çizimlere göre özelleştirilebilir fikstürler sunan orijinal Windows 10/11 yüklü bir Lenovo/HP PC içerir.

Uygulama Alanları

Büyük Boy PCB Testi

Mini LED Panel Testi

Büyük Boy Numune Testi

Ürün Faydaları

Temel Faydalar	Tanım
Otomatik Test İstasyonu	Otomatik test istasyonu modunu benimser. Yazılımda test istasyonu seçildikten sonra, sistem otomatik olarak ilgili çalışma konumuna geçer.
Bağımsız Sensör Edinimi	Test doğruluğunu sağlamak için üç adet çalışma sensörü bağımsız veri toplama sistemleriyle donatılmıştır.
Çarpışma Önleme ve Aşırı Kuvvet Koruması	Her bir sensör, bağımsız bir çarpışma önleme ve aşırı kuvvet koruma sistemi ile donatılmıştır.
Güvenlik Sınırı ve Hız Kontrolü	Her test istasyonunda bağımsız güvenlik limiti ve hız sınırlama fonksiyonları bulunmaktadır.
Kullanıcı Dostu Arayüz	Kolay kullanım için insanlaştırılmış işletim arayüzü.
Yüksek Hassasiyet ve Kuvvet Algoritması	Benzersiz mekanik algoritmalarla birleştirilmiş yüksek hassasiyetli algılama sistemi, test doğruluğunu garanti eder.

Ürün Özelliks

Doğru ve güvenilir test verileri sağlamak için hassas dinamik algılama ve veri toplama teknolojisini kullanır.

Makinenin istikrarlı çalışmasını ve test doğruluğunu sağlamak için ithal şanzıman bileşenleriyle donatılmıştır.

Üç istasyonlu otomatik döner anahtarlama sistemi, insan hatasından kaynaklanan ekipman hasarını önler.

Dört yöne kontrol sağlayan Hall çift kumanda kolları, kullanımı basit ve rahat hale getirir.

Fabrika MES sistemiyle mükemmel uyumludur.

Test verileri gerçek zamanlı olarak kaydedilebilir ve dışa aktarılabilir; bu da kullanışlı ve verimlidir.

Ekipman Özellikleri

Parametreler	Özellikler
Ekipman Modeli	HY-PT8500
Genel Boyutlar	1500 mm × 1200 mm × 1650 mm
Net ağırlığı	Yaklaşık 800 kg
Güç Kaynağı	110V/220V @ 5.0A, 50/60Hz
Hava Basıncı Beslemesi	4,5-6 Bar
Kontrol Bilgisayarı	Orijinal Lenovo/HP Bilgisayar
İşletim Sistemi	Orijinal Windows 10 / Windows 11
Mikroskop	Standart Trinoküler Sürekli Zoom Mikroskop + Yüksek Çözünürlüklü CCD Kamera
Sensör Değiştirme Yöntemi	Manuel Değiştirme (Test gereksinimlerine göre ilgili test modülünü seçin; yazılım modül aralığını otomatik olarak belirler)
Platform Bağlantı Elemanı	360° Döndürme özelliği, her türlü test düzeneğiyle uyumludur.
XY Ekseni Bilyalı Vida Etkin Hareket Mesafesi	500 mm × 300 mm, Maksimum Test Kuvveti: 100 KG
XY Ekseni Maksimum Hareket Hızı	Hall joystick ile XY eksenini serbestçe kontrol edin, Maksimum hız: 10 mm/s
XY Eksenli Bilyalı Vidalı Hassas Ayar	Tekrarlanabilirlik: ±5μm, Çözünürlük: ≤0.125μm; 2 mm hassasiyetle: ±2μm
Z Ekseni Bilyalı Vidalı Mekanizmanın Etkin Hareket Mesafesi	100 mm, Çözünürlük: ≤0.125μm, Maksimum Test Kuvveti: 20 KG
Z Ekseni Maksimum Hareket Hızı	Hall joystick ile Z eksenini serbestçe kontrol edin, Maksimum hız: 8 mm/s
Z Ekseni Bilyalı Vidalı Hassas	±2μm; Kesme Hassasiyeti: Tekrarlanan konumlandırma hassasiyeti ±1μ2 mm içinde m
Sensör Hassasiyeti	±%0,003; Kapsamlı Test Hassasiyeti: ±%0,1
Cihaz Bağlantı Elemanı	Örnek veya çizimlere göre tasarlanmış özel armatürler (standart olarak 1 set verilir)
Cihaz Kalibrasyonu	İlgili kalibrasyon aparatları ve ağırlık setleri standart olarak dahildir.
Kalite Güvencesi	2 yıl tam cihaz garantisi ve ömür boyu ücretsiz yazılım güncellemeleri (insan kaynaklı hasarlar hariç).

Test Arayüzü

Müşteri gereksinimlerine göre çeşitli test düzeneklerini özelleştirin.

Ürün Detayları
