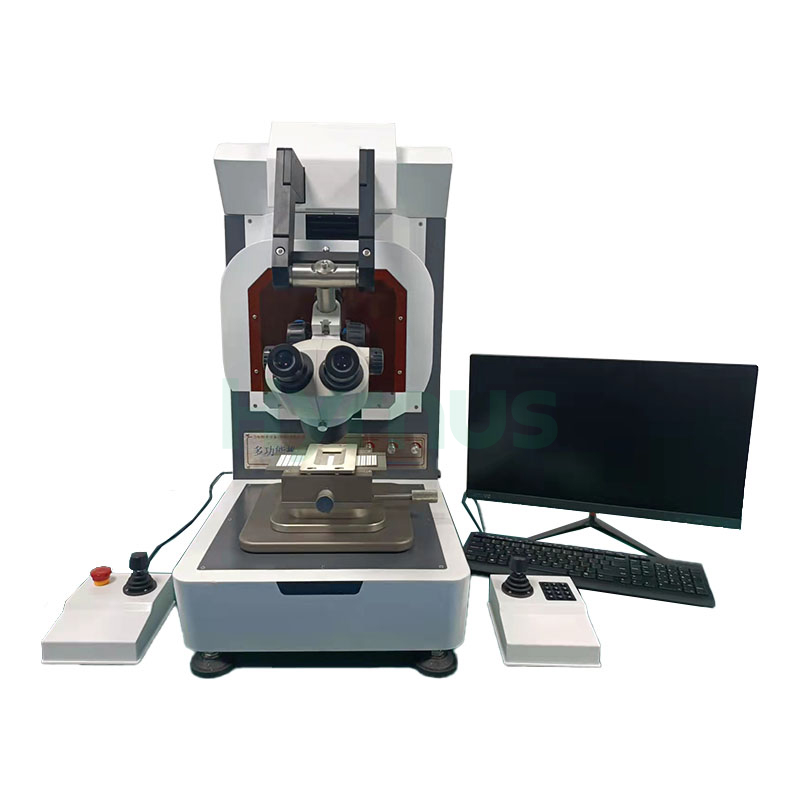

IC Paketleme Testi Tel Bağlantı Çekme Test Cihazı

HY-PT8600Tel Bağlantı Çekme Test MakinesiMikroelektronik için lehimleme sonrası tel lehim bağlantı mukavemeti testini, lehim bağlantıları ve alt tabaka yüzeyleri arasındaki yapışma mukavemeti testini ve lehim toplarının tekrarlanabilirlik itme yorulma testini gerçekleştirebilmektedir. İç tel çekme testi, mikro lehim bağlantı itme testi, altın top itme testi, çip kesme kuvveti testi, SMT bileşen itme testi ve BGA matris genel itme testini içermektedir.

Başvuru

• LED paketleme testi
• IC yarı iletken paketleme testi
• paket testi
• IGBT güç modülü paketleme testi
• Optoelektronik bileşen paketleme testi
• Otomotiv sektörleri
• Havacılık ve uzay endüstrileri
• Askeri ürün testleri
• Araştırma enstitüsü değerlendirmeleri
• Çeşitli akademik kurumlarda yürütülen test/araştırma faaliyetleri.



Ana Fonksiyonlar

Bu ekipmanın temel işlevleri, mikroelektronik kablo uçları için lehimleme sonrası tel mukavemeti testini gerçekleştirmek, lehim bağlantıları ile alt tabaka yüzeyleri arasındaki yapışma mukavemetini değerlendirmek ve gofretler ile çerçeve yüzeyleri arasındaki bağlama mukavemetini değerlendirmektir.



Ürün Özellikleri

HAYIR.	Öğe	Tanım
1	Konumlandırma Kontrol Sistemi	100 mm X/Y ekseni ve 80 mm Z ekseni hareket mesafesine sahip beş eksenli konumlandırma kontrol sistemi; kapsamlı güvenlik korumasına sahip, sezgisel XYZ platform kontrolü için Hall etkisi kumanda kollarına sahip ergonomik tasarım.
2	Mekanik Yapı ve Test Kuvveti	200 kg'lık sağlam şasi yapısı, Y ekseni maksimum test kuvveti 100 kg, Z ekseni maksimum test kuvveti 20 kg
3	İş İstasyonu Sistemi	Akıllı iş istasyonu otomatik değiştirme sistemi, manuel modül değişimini ortadan kaldırarak test verimliliğini ve kolaylığını artırır.
4	Ölçüm Performansı	Özel mekanik algoritmalarla entegre edilmiş yüksek hassasiyetli dinamik sensörler, farklı ortamlarda istikrarlı ve güvenilir ölçüm doğruluğu sağlar.
5	Aydınlatma Sistemi	Akıllı LED aydınlatma sistemi: Kullanılmadığı zamanlarda otomatik olarak devre dışı kalır ve çalışmaya başladığında tekrar devreye girer.



Ekipman Özellikleri

Öğe	Özellikler
Model	HY-PT8600

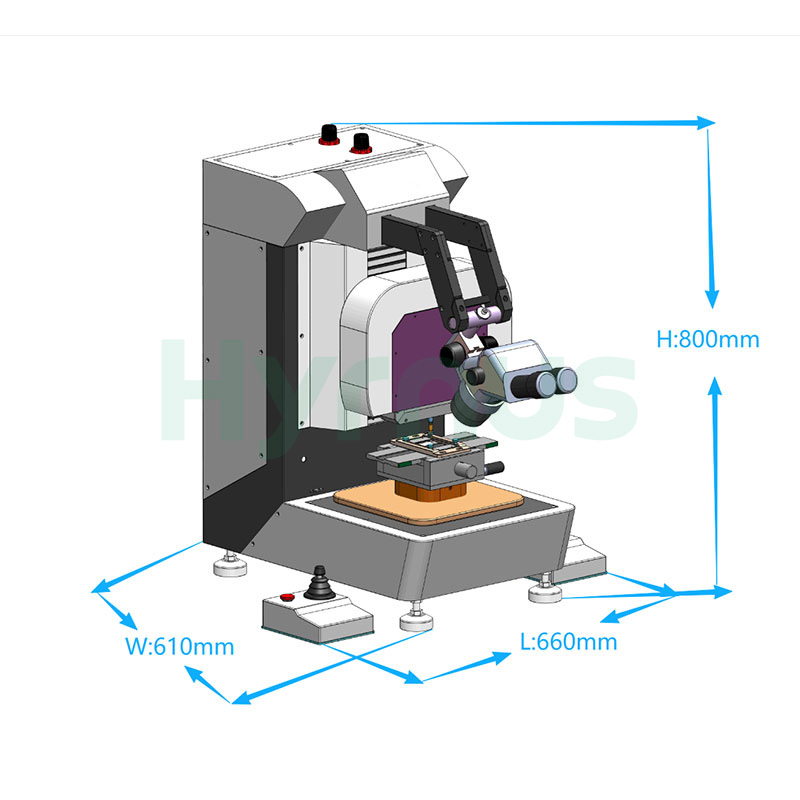

Boyutlar	660 mm×610 mm×800 mm (sol ve sağ kumanda kolları dahil)
Ağırlık	Yaklaşık 95 kg
Güç Kaynağı	110V/220V@3.0A 50/60Hz
Hava Beslemesi	4.5–6Bar
Kontrol Bilgisayarı	Lenovo/HP Orijinal Bilgisayar
İşletim Sistemi	Orijinal Windows 10/Windows 11
Mikroskop	Standart yüksek çözünürlüklü sürekli zoomlu mikroskop (isteğe bağlı olarak üç gözlü mikroskop ve yüksek çözünürlüklü CCD kamera)
Sensör Değiştirme Yöntemi	Otomatik geçiş (yazılımda test öğeleri seçildikten sonra, ilgili sensörler otomatik olarak test istasyonlarına hareket eder)
Platform Bağlantı Elemanı	360 derece dönebilme özelliği; çeşitli test düzenekleriyle uyumlu platform.
XY ekseni kurşun vidanın etkin hareket mesafesi	100 mm×100 mm (200 mm'ye kadar genişletilebilir)×200 mm (vakum platformlu), maksimum test kuvveti 100 kg
XY ekseninde maksimum hareket hızı	Hall etkisi kumanda kolu ile serbest kontrol, maksimum hız 6 mm/s
XY ekseni Kurşun Vida Hassasiyeti	Tekrarlanabilirlik±5μm, çözünürlük≤0.125μm; 2 mm hassasiyetinde±2μm
Z ekseni kılavuz vidasının etkin hareket mesafesi	100 mm. Çözünürlük≤0.125μMaksimum test kuvveti: 20 kg.
Z ekseninde maksimum hareket hızı	Z ekseni kontrolü için Hall etkisi prensibine dayalı joystick kullanır, maksimum hareket hızı 8 mm/s'dir.
Z ekseni Kurşun Vida Doğruluğu	±2μm. Kesme hassasiyeti: 2 mm içinde, tekrarlanabilir konumlandırma hassasiyeti±1μm.
Sensör Doğruluğu	±%0,003; genel test doğruluğu±%0,1
Ekipman Bağlantı Elemanları	Örnek veya çizimlere göre özel olarak tasarlanmış armatürler (standart olarak bir set verilir)
Ekipman Kalibrasyonu	Kalibrasyon aparatları ve ağırlıkları standart olarak tedarik edilir.
Kalite Güvencesi	Cihazın tamamı için 2 yıl garanti; ömür boyu ücretsiz yazılım güncellemeleri (insan hatasından kaynaklanan hasarlar hariç).
Sensör Doğruluğu	Sensör doğruluğu:±%0,003; Kapsamlı test doğruluğu:±%0,1
Test Doğruluğu	Test sensörleri için otomatik aralık değiştirme
	Çok noktalı doğrusal doğruluk kalibrasyonu, veri doğruluğunu sağlamak için standart ağırlıklarla tekrarlanabilirlik testi.
Yazılım	Vakum 360°Çeşitli malzemeler için uygun, serbestçe dönebilen test platformu. İlgili fikstürler veya baskı plakaları değiştirilerek birden fazla malzeme için test kolaylıkla gerçekleştirilebilir.
Parametre Ayarı	Geçme/kalma kuvvet değerleri, kesme yüksekliği, test hızı gibi parametreler farklı izin seviyelerine göre ayarlanabilir.



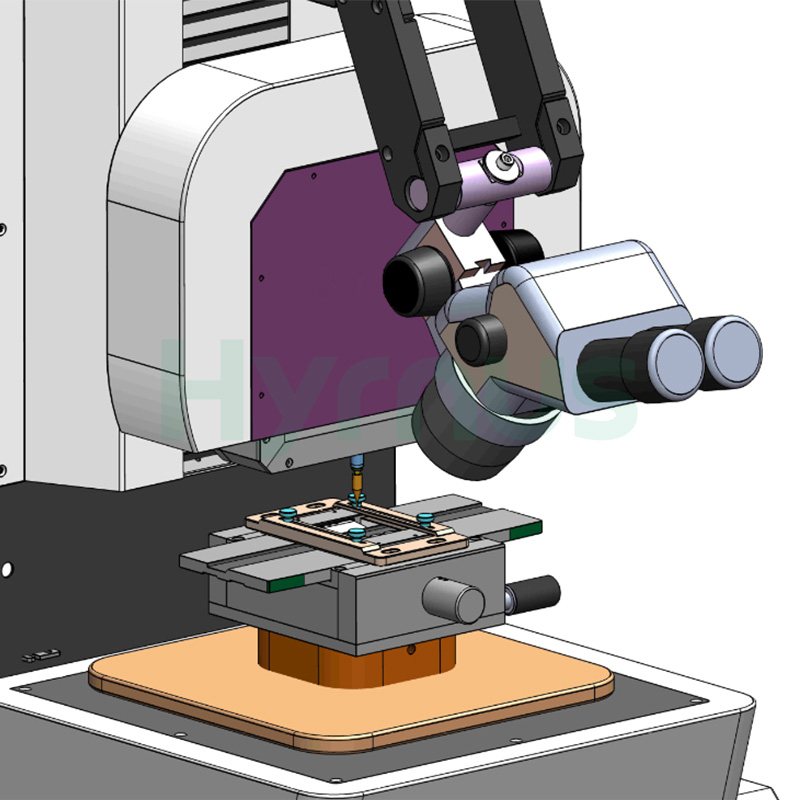

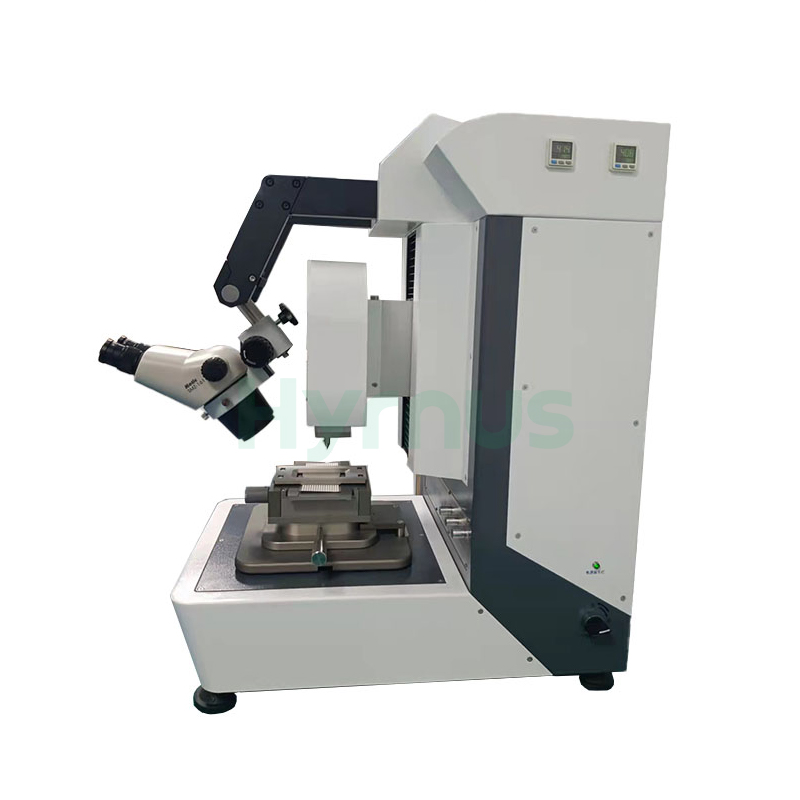

Ürün Detayları
