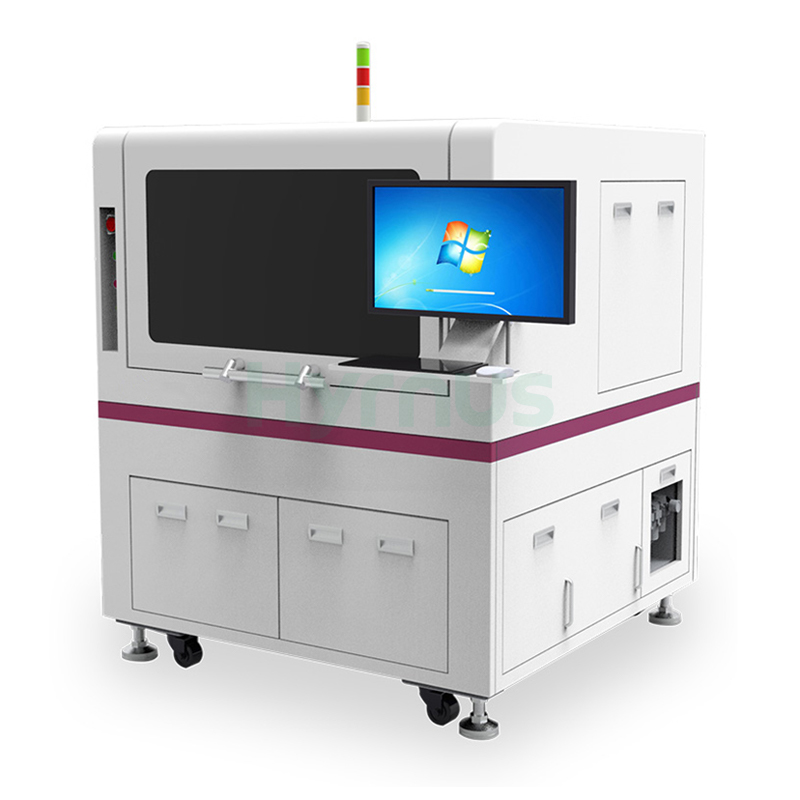

Yüksek Hassasiyetli Panel Seviyesi Ambalaj Kalıp Bağlayıcı

HY-PD12 Kalıp Bağlama Makinesi 14K UPH verimlilikle 250 ms'lik bir bağlama döngüsü elde eder ve ±25 μm X/Y doğruluğu ile ≤ ±3° dönüş doğruluğu sağlar. Sistem, 0,2 × 0,2 mm ile 3 × 3 mm arasında çip boyutlarına ve ≥100 μm çip kalınlığına sahip 12 inçlik wafer'ları işleyebilir ve 0,2–4 mm kalınlığında 340 × 340 mm alt tabaka boyutlarını destekler. 2,4 μm tanıma doğruluğu sunan 1280 × 1024 piksellik bir kamera ile donatılmış olan sistem, 30–250 g alma kuvvetiyle yüzey alma yöntemine, 350 × 350 mm bağlama hareketine sahiptir ve ±2 μm konum doğruluğu ve ±1 μm tekrarlanabilirlik elde eder. 220V / 50Hz'de 1,0 kW nominal güçle çalışan ve 0,6–1,0 MPa basınçlı hava gerektiren HY-PD12, yeni nesil heterojen entegrasyon ve yüksek yoğunluklu ara bağlantı için güvenilir, yüksek hassasiyetli performans sunar. elektronik üretimi.

Teknik Özellikler

Parametre	P8	P12	P8 Pro	P12 Pro	P12 Maks
İşletim Sistemi	Windows 7
Bağlanma Döngüsü (ms)	200	250	500		1000
UPH	18k	14k	6-8 bin		3-5 bin
X/Y Doğruluk (μm)	±25		±15
Dönme Doğruluğu (°)	≤±3		≤±0,5
Gofret Boyutu	8"	12"	8"	12"	12"
Çip Boyutu (mm)	0.2x0.2~3x3		1x1~6x6
Çip Kalınlığı (μm)	≥100
Yüzey Boyutu (mm)	500x200		340x340		685x650
Altlık Kalınlığı (mm)	0.2-4		0.2-2
Görüntü Çözünürlüğü	1280x1024	2592x1944
Tanıma Doğruluğu	2,4 μm	1,2 μm
Yöntem Seçin	Yüzey		Yüzey+Hizalama
Seçme Kuvveti (g)	30-250		20-250
Bağlama Mesafesi (mm)	510x210	350x350		700x660
Konum Doğruluğu (μm)	±2	±1
Tekrarlanabilirlik (μm)	±1
Gerilim	220V/50Hz
Sıkıştırılmış Hava (MPa)	0.6-1.0
Vakum Girişi (KPa)	-0.6~-1.0
Güç (kW)	0.8	1	1.2	1.35	1.35

Uygulama Senaryoları

Bu panel seviyesi paket yonga bağlama cihazı, FOWLP/PLP gelişmiş paketleme süreçleri için özel olarak tasarlanmıştır. Yüksek performanslı bilgi işlem/yapay zeka çipleri, 5G/mm Dalga RF cihazları, SiP/sistem içi paket çözümleri ve Mini/Mikro LED ekran panellerinin yonga bağlanmasında yaygın olarak kullanılır ve yeni nesil elektronikler için heterojen entegrasyon ve yüksek yoğunluklu ara bağlantı sağlar.
