Yarı İletkenler için Yüksek Hızlı Kalıp Bağlama Sistemi

Yüksek Hızlı Kalıp Bağlama SistemiYarıiletkenler için

Ürün Tanıtımı

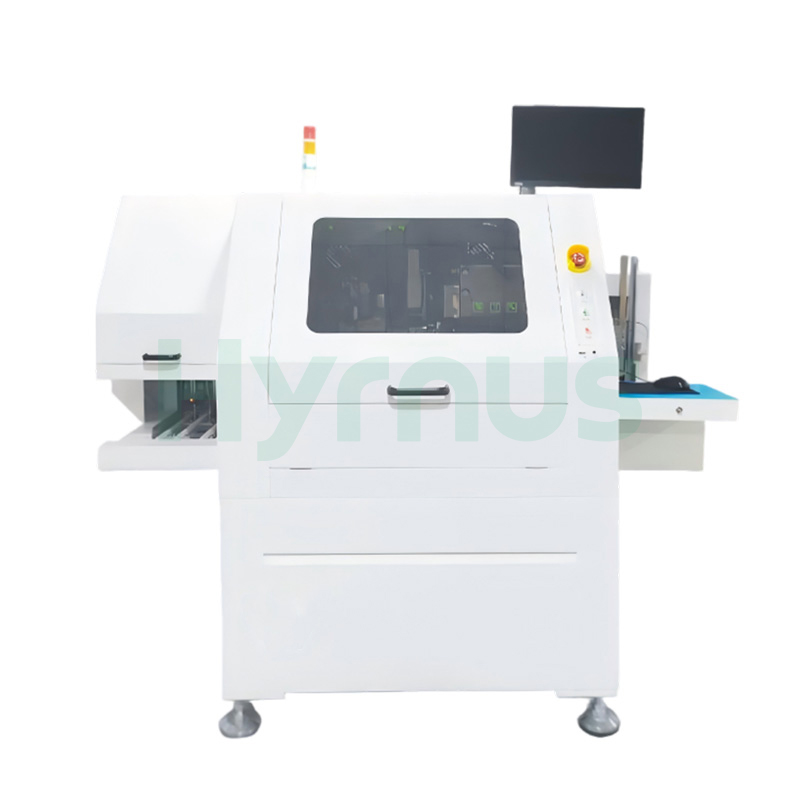

HY-DB812 Dyani Bonder ±25 μm X/Y bağlama doğruluğu ile maksimum 17K UPH verim elde eder (açısal doğruluk: <1 mm ±3°, ≥1 mm ±1°), 0,20 × 0,20 mm'den 10 × 10 mm'ye (kalınlık ≥75 μm) kadar kalıp boyutlarını işleyebilen ve 6" ve 8" için geriye dönük uyumlulukla 12" wafer'ları barındıran sistem, 100–300 mm uzunluğunda ve 20–105 mm genişliğinde alt tabakaları/kurşun çerçeveleri destekler, magazin/yığın besleme ve doğrusal tipte yapıştırma yöntemine sahiptir. 256 gri tonlama seviyesi ve 0,25 mil tanıma doğruluğu sunan 640 × 480 piksellik bir görüntüleme sistemi ile donatılmış olup, hem nokta hem de desen dağıtımını destekleyen çift dağıtım, 30–550 g yapıştırma kuvveti, ±180° yapıştırma başlığı dönüşü ve 3 bölgeli sıcaklık kontrolü ile standart DAF özelliğine sahiptir. Sistem, kapsamlı denetim fonksiyonları (dağıtım doğruluğu, yapıştırma sonrası denetim, otomatik boyutlandırma) içerir. Ayarlama, haritalama desteği, veri istatistikleri ve SECS iletişimi özelliklerine sahip olan HY-DB812, isteğe bağlı barkod tarama ve ağ bağlantısı özellikleriyle birlikte gelir. Yaklaşık 1,6 kW güç tüketimiyle 220V / 50Hz'de çalışan ve ≥0,4 MPa basınçlı hava gerektiren HY-DB812, 1980 × 1500 × 1600 mm ölçülerinde ve yaklaşık 1900 kg ağırlığındadır ve yüksek hacimli seri üretim için güvenilir, üretimde doğrulanmış performans sunar.

Uygulama Senaryoları

IC, QFN/DFN/BGA, güç cihazları (IGBT/SiC) ve MEMS sensörleri dahil olmak üzere yarı iletken paketleme uygulamaları için uygundur.

Özellik

Büyük Boy Wafer Uyumluluğu: 6", 8" ve 12" wafer'ları destekleyerek, ana akım gelişmiş süreçleri ve büyük boyutlu paketleme gereksinimlerini karşılar.

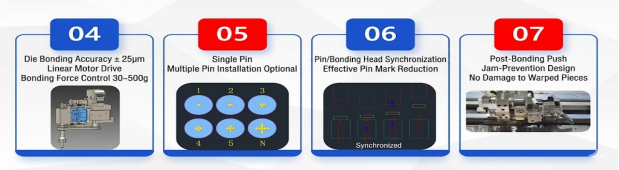

Yüksek Hızlı ve Yüksek Hassasiyetli Hareket: Malzeme taşıma için yüksek hassasiyetli lineer motor, yüksek hızlı üç eksenli lineer motor kalıp bağlama sistemi ve lineer motor tahrikli X/Y konumlandırma tablası ile donatılmış olup, hem hızı hem de tekrarlanabilir konumlandırma doğruluğunu sağlayarak verimliliği ve üretimi artırır.

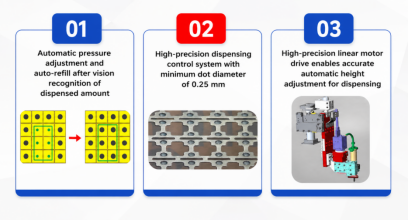

Çift Dağıtım Süreci: Entegre çift dağıtım sistemi, nokta dağıtımı/desen dağıtımı süreçlerini destekler ve farklı ambalaj senaryolarına uygun olarak gümüş epoksi, lehim macunu ve iletken yapıştırıcı gibi çeşitli malzemelerle uyumludur.

Akıllı Proses Desteği: Tamamen otomatik gofret genişletme sistemi ve gofret genişletme, hızlı çip hatası/konum tespiti ve hassas konumlandırma için akıllı haritalama sistemi içerir, böylece manuel müdahaleyi azaltır.

Yerli Alternatif ve Güvenilirlik: Ulusal bir yüksek teknoloji kuruluşunun ürünü olarak, güçlü uzun vadeli operasyonel istikrarı, hızlı teslimat ve servis yanıtı ile üretim hattı doğrulaması yapılmış olup, seri üretim ihtiyaçları için uygundur.

Teknik Özellikler

Parametre	Özellikler
Yükleme Yöntemi	Dergi / Yığın besleme
Kalıp Bağlama Yöntemi	Doğrusal tip
Kalıp Boyutu	0,20 mm × 0,20 mm ~ 10 mm × 10 mm (kalınlık ≥75 μm)
Altlık / Kurşun Çerçeve Boyutu	Uzunluk: 100-300 mm, Genişlik: 20-105 mm, Kalınlık: 0,1-1 mm (veya L:160-300 mm × W:25-100 mm)
Kalıp Bağlama Doğruluğu	X/Y: ±25 μm; Açı: <1 mm ±3°, ≥1 mm ±1°
UPH	Maks. 17K (kalıp boyutuna, kurşun çerçeve yoğunluğuna vb. bağlı olarak değişir)
Gofret Boyutu	12 inç (6/8 inç ile uyumlu)
Bond Başlığı Dönme Açısı	±180° (veya 0~360°)
Yonga Döndürme Açısı	0°~360°
Die Bonding Force	30~550 g
Dağıtım Yöntemi	Çift dağıtım
Desen Dağıtımı	Desteklendi
DAF (Die Attach Film)	Standart (3 bölgeli sıcaklık)
Denetim Fonksiyonları	Dağıtım, nokta doğruluğu, otomatik konum ayarlama, otomatik dağıtım boyutu ayarlama, yapıştırma sonrası kontrol vb.
Görsel Sistem	Gri tonlama: 256 seviye; Çözünürlük: 640×480 piksel; Tanıma doğruluğu: 0,25 milyon
Eşleme Fonksiyonu	Desteklendi
Veri Fonksiyonları	Veri istatistikleri ve veri kaydı desteklenmektedir.
SECS İletişimi	Desteklendi
Barkod Tarama ve Ağ Oluşturma	İsteğe bağlı (müşteri talebi üzerine temin edilebilir)
Güç Kaynağı	220V / 50Hz, Güç: yaklaşık 1,6 kW
Sıkıştırılmış Hava	≥0,4 MPa
Boyutlar (Uzunluk × Genişlik × Yükseklik)	1980 × 1500 × 1600 mm
Ağırlık	Yaklaşık 1900 kg

İşlem

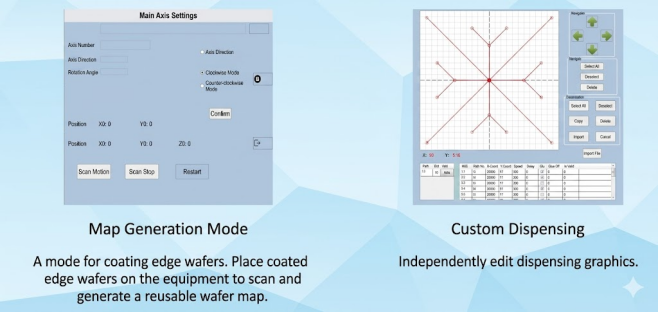

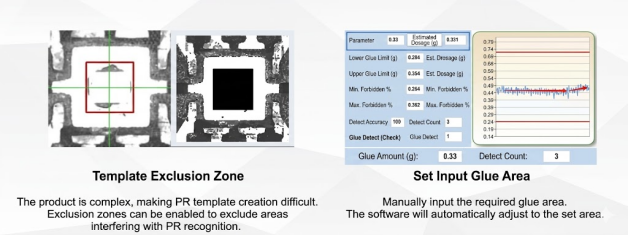

Yazılım Fonksiyonları

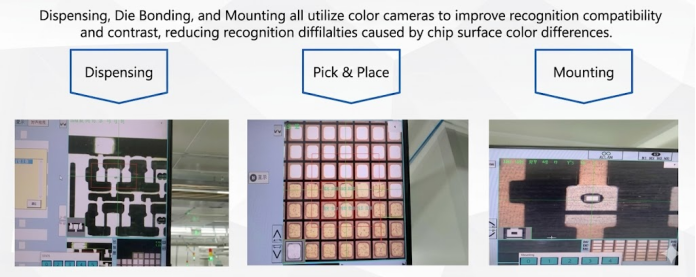

Çip dağıtımı, kalıp seçimi ve kalıp yerleştirme işlemlerinin tamamında, çip yüzeyindeki renk farklılıklarından kaynaklanan tanıma zorluklarını ortadan kaldırarak, tanıma uyumluluğunu ve kontrastını artırmak için renkli kameralar kullanılmaktadır.

Ürün Detayları
