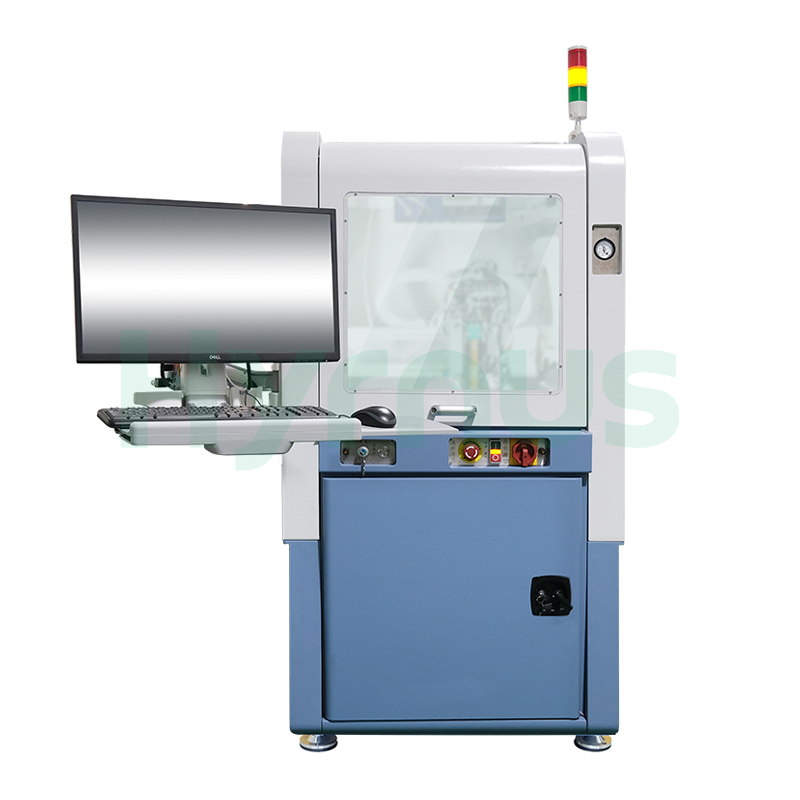

Çoklu Çip Kalıp Bağlama Makinesi, Sistem-Paket İçi (System-in-Package) için Otomatik Kalıp Bağlayıcı

Ürün Tanıtımı

HY-DA300Çoklu Çip Kalıp Bağlama MakinesiElektronik bileşen paketlemesinde çoklu çip yerleştirme işlemleri için tasarlanmıştır. Yüksek yerleştirme doğruluğu ve istikrarlı çalışma sağlamak için portal çift tahrikli bir platform kullanır ve sistem-paket montajı için tamamen otomatik çoklu çip yerleştirmeyi destekler. Makine, üst ve alt görüş konumlandırma, ±2 g'ye kadar yüksek hassasiyetli kuvvet kontrolü ve ±1 μm'ye kadar doğrulukta hat içi mekanik yükseklik ölçümü ile donatılmıştır. Hızlı yatay nozul değiştirici, isteğe bağlı 12 nozullu döner disk, konveyör hattı çalışması ve SECS/GEM veri toplama desteği ile hibrit devreler, COB, MCM, MEMS, RF ve optoelektronik modüller için uygundur.

Ekipman Performansı

Teknik Özellikler

HAYIR.	Parametre	Özellikler
1.	Konum Doğruluğu	±3 μm @ 3σ
2.	Açı Doğruluğu	±0,15° @ 3σ
3.	Yükseklik Ölçümünün Doğruluğu	±1 μm
4.	Çip Boyutu	Minimum: 0,2 mm × 0,2 mm, Maksimum: 15 mm × 15 mm
5.	Waffle Tepsisi / Manyetik Tambur Tepsi Boyutu	2 inç, 4 inç
6.	Waffle Tepsisi / Manyetik Tambur Tepsisi Miktarı	22 adet 2 inç + 2 adet 4 inç; veya 30 adet 2 inç
7.	Meme Sayısı	12
8.	Seyahat Aralığı	X ekseni 386 mm, Y ekseni 716 mm, Z ekseni 50 mm
9.	Maksimum Derinlik	15 mm
10.	Boşluk Derinliği Aralığı	Maks. 15 mm
11.	Boy Ölçme Yöntemi	İletişim türü
12.	Bağlayıcı Güç	15~500 g
13.	Kuvvet Kontrol Doğruluğu	±2 g
14.	UPH	1200
15.	İşletim Sistemi	Windows
16.	Giriş Gerilimi	220V ± 10% @ 50/60Hz
17.	Nominal Güç	1 kW
18.	Ayak izi (G×D×Y)	970 mm × 1570 mm × 2040 mm
19.	Basınçlı Hava İhtiyacı	0,4~0,6 MPa
20.	Vakum Hattı Basıncı	≤ -85 kPa
21.	Ekipman Net Ağırlığı	1.3 T



Kullanım Şartları

No	Öğe	Gereksinimler
1.	Ayak izi (G×D×Y)	970 mm × 1570 mm × 2040 mm (monitör alanı hariç)
2.	Ekipman Ağırlığı	1300 kg
3.	Ortam Sıcaklığı	Normal oda sıcaklığı (20°C ~ 24°C); yüksek sıcaklıkta çalışma ekipmanın kullanım ömrünü etkileyecektir.
4.	Basınçlı Hava İhtiyacı	0,4~0,6 MPa, akış hızı >150 L/dak (kuru işlem, toz giderme, yağ-su ayrımı, basınç düzenlemesi); hava hortumu dış çapı: 10 mm
5.	Vakum Hattı Basıncı	≤ -85 kPa
6.	Ortam Nem Oranı	<%60 bağıl nem
7.	Ortam Titreşimi	Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun.
8.	Topraklama	Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun.
9.	Diğerleri	- Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun.
		- Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir.
		- Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın.
		- Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının.
10.	Gerilim	AC 220V ± %10
11.	Sıklık	50/60 Hz
12.	Topraklama	Topraklanmış olmalıdır.
13.	Güç	≥ 1000 W
14.	Arayüz Spesifikasyonu	10A, Tek fazlı 3 telli
