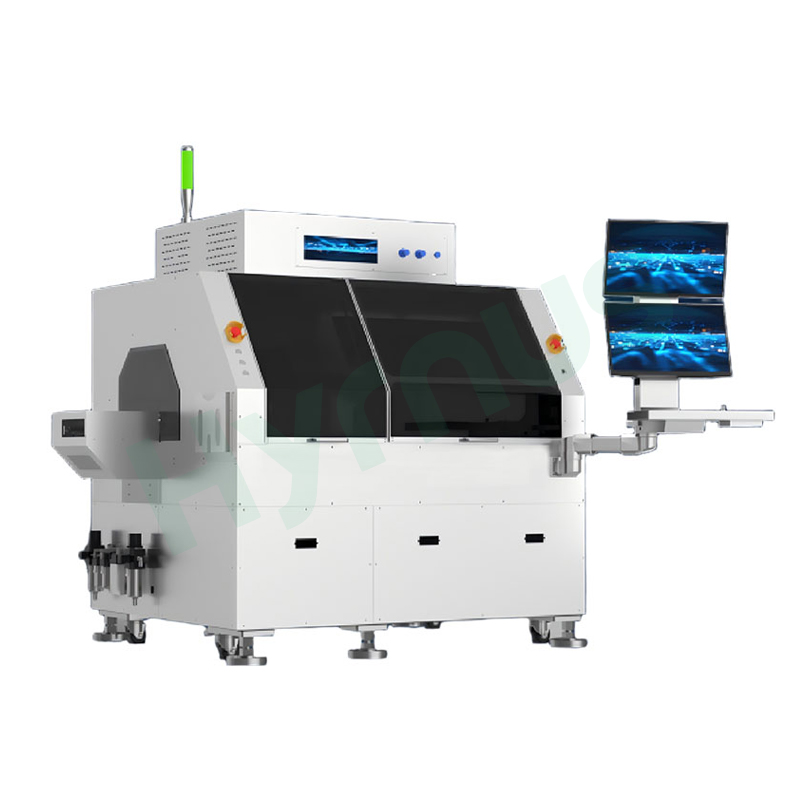

HY-MD660 Kalıp Bağlama MakinesiOtomotiv elektroniği, havacılık, LiDAR, RF, TR bileşenleri, tüketici elektroniği ve diğer alanlarda çiplerin ve elektronik cihazların kalıp bağlantısı için esasen kullanılan bu ürün, çeşitli kalıp/cihaz besleme formatlarıyla uyumludur ve tam otomatik yerleştirmeyi destekler.
Marka :
HYRNUSÜrün No. :
HY-MD660Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaÇiplerin Kalıplara Yapıştırılması için Çok Fonksiyonlu Yüksek Hassasiyetli Kalıp Bağlama Cihazı
Ürün Tanıtımı
HY-MD660 Kalıp Bağlayıcı aSektöre özgü üstten hareketli portal yapısını benimseyen bu sistem, daha geniş hareket aralığı, daha küçük ekipman alanı ve daha istikrarlı doğruluk sağlayan bir kalıp bağlama çözümü sunar.
±5 μm doğrulukla yüksek hassasiyetli kalıp bağlama olanağı sunarak, yüksek hassasiyetli ve çok fonksiyonlu kalıp yapıştırma süreçlerine yönelik gereksinimlerinizi karşılar.Başlıca Uygulamalar
Çoklu Çip Ambalajı (Yüzü Yukarı ve Ters Çevrilmiş Çip)
TR Bileşenleri
DCIAC (Veri Merkezi ve Ara Bağlantı Uygulama Bileşenleri)
Mikrodalga Modülleri
Optik Modüller
Genel Yarı İletken Ambalajlama
Başlıca Teknik Özellikler
±5µm Yüksek Hassasiyetli Kalıp Bağlama
Yerleştirme doğruluğu: ±5µm @3σ
Dönme hassasiyeti: ±0,1° @3σ
Maksimum görüş doğruluğu: 1,7 µm
Çalışma alanı: 300 × 200 mm
İsteğe bağlı temassız lazer yükseklik ölçüm modülü
Dağıtımı destekler
Püskürtme kaplama ve daldırma işlemlerini destekler.
5 adede kadar daldırma memesinin otomatik olarak değiştirilmesini destekler.
"Yerleştir-sonra dağıt" işlem akışını destekler.
14 adede kadar EA nozulunun otomatik olarak değiştirilmesini destekler.
5 adede kadar ejektör piminin otomatik olarak değiştirilmesini destekler.
Otomatik doğruluk kalibrasyonunu destekler.
Otomatik termal deformasyon telafisini destekler.
Teknik Özellikler
| Öğe | Parametreler |
| İsim | Çok Fonksiyonlu Yüksek Hassasiyetli Kalıp Bağlama Makinesi |
| Model | HY-MD660 |
| Yerleştirme Doğruluğu | ±5 µm @ 3σ (kalibrasyon çipi) |
| Dönme Doğruluğu | ±0,1° @ 3σ |
| CPH | CPH ±10 µm: 2500 (standart kalıp) |
| CPH ±7 µm: 1500 (standart kalıp) | |
| CPH ±5 µm: 1000 (standart kalıp) | |
| Kalıp Boyutu | 0,15~50 mm |
| Maksimum Alt Tabaka Boyutu | 300 × 200 mm |
| Bond Gücü | İsteğe bağlı: 10~1000 gf, 50~5000 gf |
| Destekli Yüzeyler | FR4, kurşun çerçeve, şeritler, taşıyıcı, tekne, seramik, gofret |
| Desteklenen Kalıp Tipleri | Gofret halkası, Gofret paketi, Jel paketi, Besleyici, Gofret genişletme halkası, Tepsi |
| Ekipman Boyutları | 2510 × 1450 × 1700 mm (yükleyici/boşaltıcı dahil) |
| Ekipman Ağırlığı | 2000 kg |
| Güç Kaynağı | 220 V 50/60 Hz / 2,5 kVA |
| Çalışma Ortamı | 23±3°C / %40~%60 RH |
