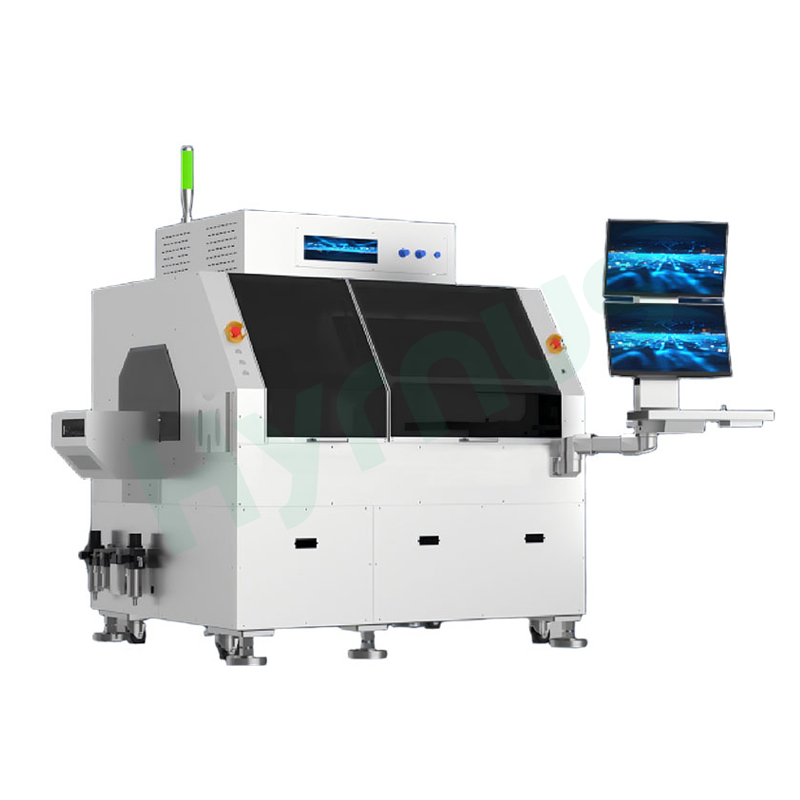

HY-MD660M Kalıp Bağlama Makinesi, öncelikle otomotiv elektroniği, havacılık, LiDAR, RF, TR bileşenleri, tüketici elektroniği ve diğer alanlarda çipler ve elektronik cihazlar için kalıp bağlama işleminde kullanılır.
Marka :
HYRNUSÜrün No. :
HY-MD660MSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaÇip ve Elektronik Cihazlar için MINI Yüksek Performanslı Kalıp Bağlama Cihazı
Ürün Tanıtımı
HY-MD660M Kalıp Bağlayıcı, çeşitli kalıp/cihaz besleme formatlarını ve tam otomatik yerleştirmeyi destekler. HY-MD660 ile aynı yapıya sahip olup, yalnızca bağımsız dağıtım modülünü ortadan kaldırarak cihazın kapladığı alanı daha da küçültür.
Başlıca Uygulamalar
Çoklu Çip Ambalajı (Yüzü Yukarı ve Ters Çevrilmiş Çip)
TR Bileşenleri
DCIAC (Veri Merkezi ve Ara Bağlantı Uygulama Bileşenleri)
Mikrodalga Modülleri
Optik Modüller
Genel Yarı İletken Ambalajlama
Başlıca Teknik Özellikler
Sektörde benzersiz olan üstten hareketli portal yapısını benimseyen bu sistem, daha geniş hareket aralığı, daha küçük ekipman boyutu ve daha istikrarlı doğruluk sağlayan bir kalıp bağlama çözümü sunar.
Bu, ±5µm hassasiyetle küresel yüksek hassasiyetli kalıp bağlama olanağı sağlayarak, yüksek hassasiyetli, çok fonksiyonlu ve yüksek uyumluluklu kalıp bağlama süreçlerine yönelik gereksinimlerinizi karşılar.
±5µm Yüksek Hassasiyetli Kalıp Bağlama
Yerleştirme doğruluğu: ±5µm @3σ
Dönme hassasiyeti: ±0,1° @3σ
Maksimum görüş doğruluğu: 1,7 µm
Çalışma alanı: 300 × 200 mm
İsteğe bağlı temassız lazer yükseklik ölçüm modülü
14 adede kadar EA nozulunun otomatik olarak değiştirilmesini destekler.
5 adede kadar ejektör piminin otomatik olarak değiştirilmesini destekler.
Entegre yapıştırma başlığı dağıtım fonksiyonu
"Yerleştir-sonra dağıt" işlem akışını destekler.
Teknik Özellikler
| Öğe | Parametreler |
| İsim | Çok Fonksiyonlu Yüksek Hassasiyetli Kalıp Bağlama Makinesi |
| Model | HY-MD660M |
| Dönme Doğruluğu | ±0,1° @ 3σ (kalibrasyon kalıbı) |
| Yerleştirme Doğruluğu | X/Y yerleştirme doğruluğu: ±5µm @ 3σ (kalibrasyon kalıbı) |
| Dönme Aralığı | Bondhead dönüş açısı: 0~360° |
| CPH | CPH ±10μm: 2500 (standart kalıp) |
| CPH ±7μm: 1500 (standart kalıp) | |
| CPH ±5μm: 1000 (standart kalıp) | |
| Kalıp Boyutu | 0,15~50 mm |
| Maksimum Alt Tabaka Boyutu | 300 × 200 mm |
| Bond Gücü | İsteğe bağlı: 10~1000 gf, 50~5000 gf |
| Destekli Yüzeyler | FR4, kurşun çerçeve, şeritler, taşıyıcı, tekne, seramik, gofret |
| Desteklenen Kalıp Tipleri | Gofret halkası, Gofret paketi, Jel paketi, Besleyici, Gofret genişletme halkası, Tepsi |
| Ekipman Boyutları | 2190 × 1450 × 1700 mm (yükleyici/boşaltıcı dahil) |
| Ekipman Ağırlığı | 2000 kg |
| Güç Kaynağı | 220 V 50/60 Hz / 2,5 kVA |
