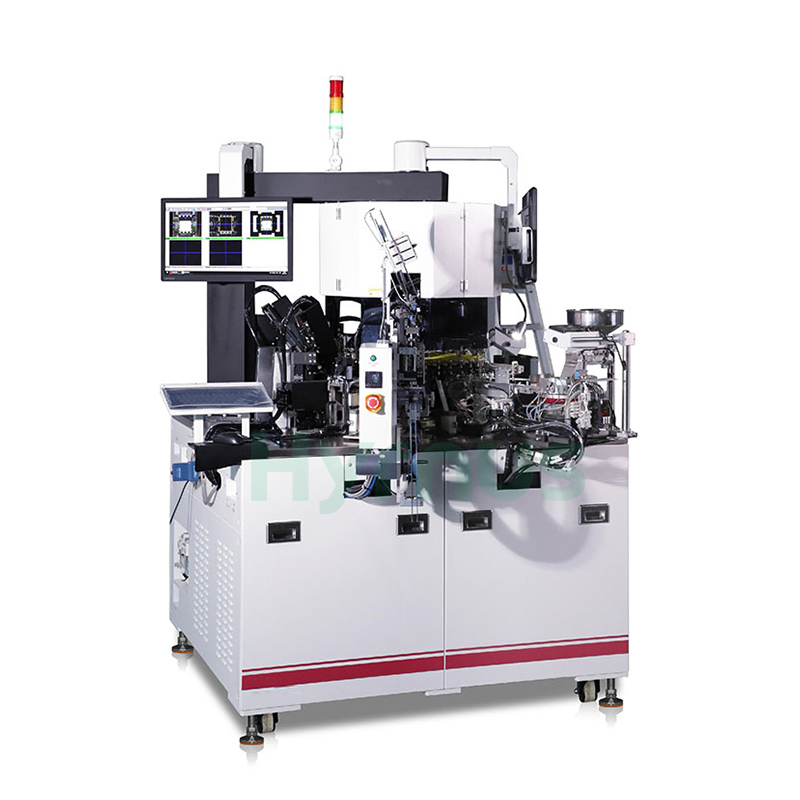

HY-TS936L Taret Test İşleyicisi Bu cihaz, ışığa duyarlı seri bileşenlerin test edilmesi, görsel muayenesi ve bantlanması için kullanılır.
Marka :
HYRNUSÜrün No. :
HY-TS936LSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYarı İletken Işığa Duyarlı Seri Bileşenler Taret Test Cihazı
Ürün Genel Bakışı
HY-TS936LTaret Test İşleyicisi Bu cihaz, ışığa duyarlı seri bileşenlerin test edilmesi, görsel muayenesi ve bantlanması için kullanılır. Tutarlı performans ve yüksek saatlik üretim (UPH) çıktısı sağlamak için yüksek hassasiyetli doğrudan tahrikli döner (DDR) teknolojisini kullanır. Makine, ışık kaynağı, hava boşluğu ve gri kart olmak üzere üç tür testi entegre ederek müşterilere yüksek kaliteli ürün çıktısı sunar.
ÜrünAvantaj
| HAYIR. | Avantaj Açıklaması |
| 1 | Aynı anda 9 istasyona kadar test yapılmasını destekleyerek, uzun test sürelerine sahip ürünler için makinenin UPH (saatteki işlem sayısı) verimliliğini artırır. |
| 2 | Emme nozulları, koruma ve otomatik yükseklik ayarlama fonksiyonlarına sahiptir. |
| 3 | Otomatik besleme (titreşimli disk tertibatı ile): Titreşimli disk, malzemeleri hızlı ve istikrarlı bir şekilde besler. |
| 4 | Ana döner tabla: Ana döner tabla, bağımsız motorlarla tahrik edilen 36 adet toplama başlığı ile donatılmıştır; bu başlıklar, toplama başlığının emme özelliği sayesinde ürünü her istasyonun merkezine hassas bir şekilde gönderebilir. |
| 5 | Hizalama/döndürme cihazı: Ürünleri 0,005 mm konumlandırma hatası ve 0,1 derece yön doğruluğuyla hassas bir şekilde konumlandırır ve döndürür. |
| 6 | İşaretleme diski mekanizması: İşaretleme diski, lazer işaretleme, toz toplama ve işaretleme görsel denetimi işlemlerini gerçekleştirerek işaretleme hızını önemli ölçüde artırır. |
| 7 | Bantlama bileşeni: Basit otomatik bantlamanın yanı sıra, otomatik yenileme fonksiyonuna da sahiptir. |
| 8 | Sızdırmazlık sonrası görüntü inceleme fonksiyonu (isteğe bağlı). |
Teknik Parametreler
| Parametre | Özellikler |
| Uygun bileşenler | PV serisi bileşeni |
| UPH | Maksimum 6K (test süresi 2 saniyeden az) |
| Test istasyonu | 9 adede kadar test alanını destekler (ışık kaynağı testi, gri kart testi ve boş alan testi dahil). |
| İletişim türü | Pogo iğnesi |
| Sınıflandırma | 4+4+1 |
| Yükleniyor | Kase içinde / Tüp içinde |
| Boşaltma | Bant çıkışı |
| Aşağı basma modu | Servo motor+kam / İthal lineer motor / Yerli lineer motor |
| Kuvvet kontrol doğruluğu | Kuvvet kontrolü ±%10 (≥10N) / ±%5 (2-10N, uyarlanabilir kalibrasyonu destekler) hassasiyetinde gerçekleştirilebilir. |
| İstikrar | MTBA>60dk, MTTA<3 dakika, MTBF > 168 saat |
| Basınç | 0,4-0,7 MPa, vakum >65 KPa |
| Güç kaynağı | AC220V 50/60Hz |
| İşaretleme parametreleri | 10W lazer üreticisi:HYCW10Y-S minimum harf yüksekliği: 0,3 mm, satır genişliği: 0,045 mm-0,06 mm;HYCW10Y-H minimum harf yüksekliği: 0,2 mm, satır genişliği: 0,02 mm-0,03 mm |
| Görüntü parametreleri | Kamera ve çözünürlük: 1,6 megapiksel CCD kamera, çözünürlük H1280*V1080 piksel; Doğruluk: ≤0,013 mm/piksel; Döngü süresi: <35 ms |
| Otobüs programı | Yüksek hassasiyet, hızlı işlem hızı, ekipman hata ayıklamasını kolaylaştırmak ve çeşitli MTBA ham veri kayıtlarını izlemek için tüm servo parametre ayarlarına açık erişim. Ekipman çalışma kayıtları, alarm kodları ve bilgiler, veri erişimi için kalıcı olarak saklanır. |
| Boyutlar | 1600*1600*1900(mm) |
| Çalışma istasyonları | 36 |
| Önemli bileşenler | İthal DDR |

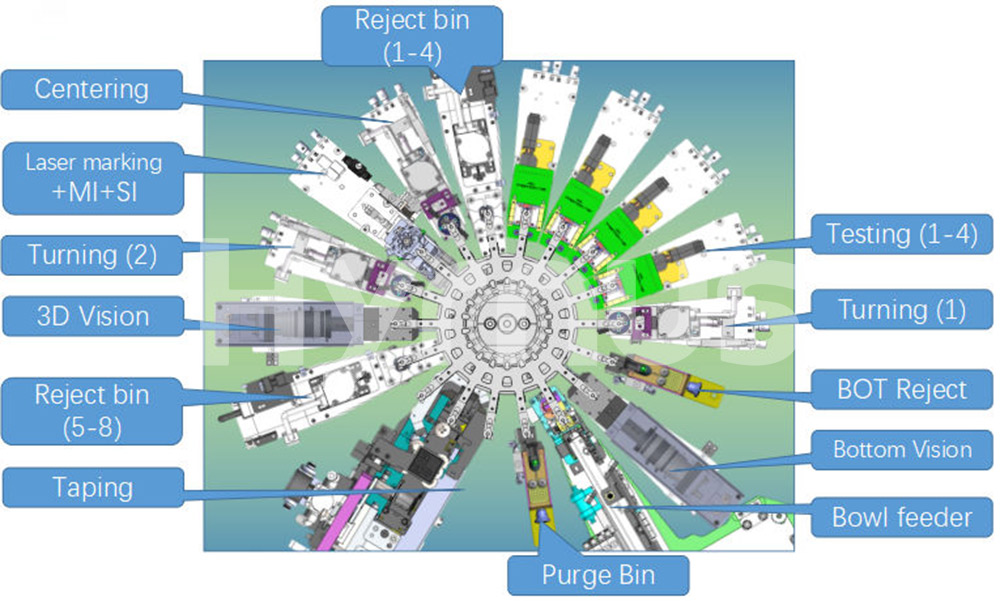

Ürün Yapısı ve Çalışma Prensibi
Toplam 18 ila 24 modül istasyonu ile, piyasa ihtiyaçlarına göre her türlü konfigürasyon değiştirilebilir. HY Otomatik yüksek hızlı test sıralama makinesinin özellikleri:
| HAYIR. | Öğe | Tanım |
| 1 | UPH saatte 45.000 ila 50.000'e kadar. | 1.Taret tasarımı benimsenmiştir. |
| 2.Keens PLC + PC sistemini kullanarak | ||
| 3. Servo motor sistemi yaygın olarak kullanılmaktadır. | ||
| 4.Sektörün en gelişmiş optik sistemiyle donatılmıştır. | ||
| 2 | Yüksek Esneklik | 1.Çeşitli besleme sistemlerini destekler. |
| 2.Kolay hata ayıklama ve bakım için modüler sistemle donatılmıştır. | ||
| 3.Kolay hata ayıklama ve bakım için makinenin tamamını 360 derece kapsayan çift ekranla donatılmıştır. | ||
| 3 | İkonik çok dilli kullanıcı arayüzü | Win7 işletim sistemi |
| 4 | Tasarım | Standartlaştırılmış tasarımlar |

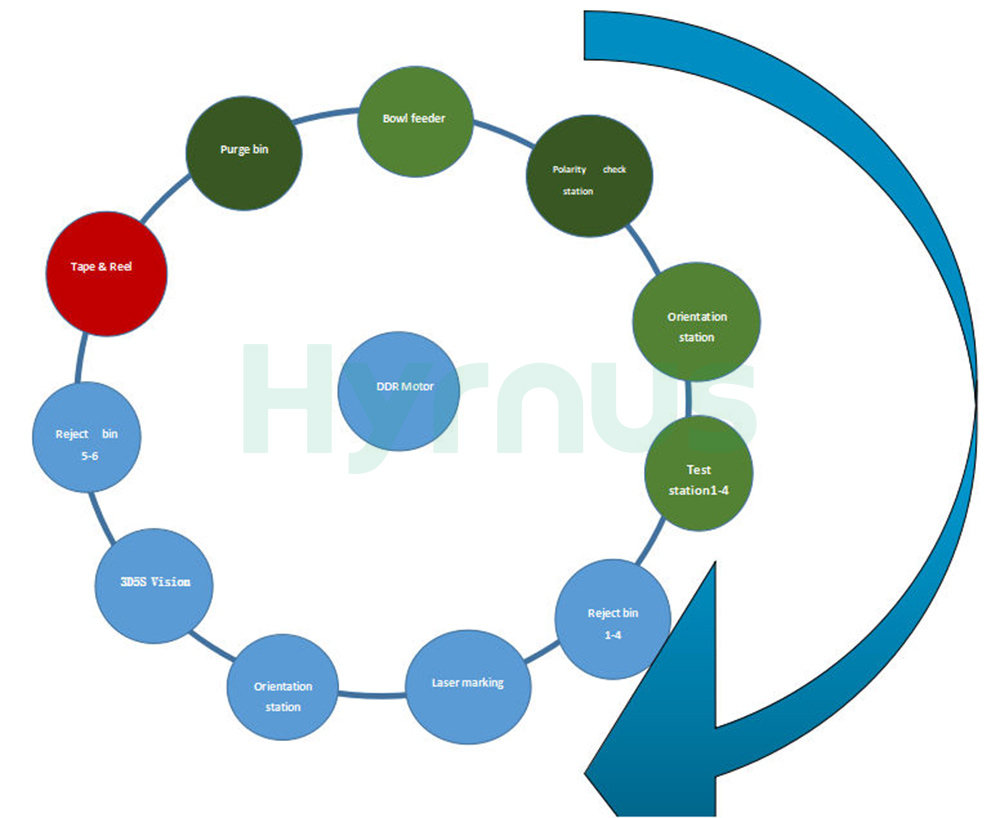

İş Akışı
Çalışma Prensibi Şeması: Titreşim plakası beslemesinden tüm işlem döngüsünün tamamlanmasına kadar olan bileşenler, makinenin çalışma prensibi; emme nozulunun dönüşü için tahrik edilen DDR motoru (50 ms'lik bir döngü), PLC kontrolü (servo motorlar, solenoid valfler, silindirler, indüktörler) ve algılama eylemiyle ilgili bileşenlerin tamamlanmasıyla birlikte bir dizi iş istasyonu. Aşağıdaki şekil:

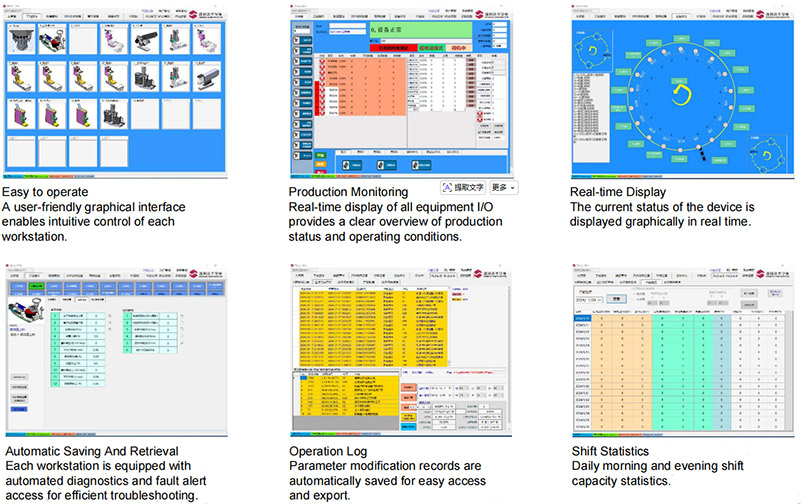

Güçlü Yazılım Fonksiyonları
IoT teknolojisiyle desteklenen, sahadaki süreç ve çevresel verilerin büyük miktarlarını birleşik bir platformda entegre eden sektör lideri yazılım çözümleri geliştirdik. Yenilikçi algoritmik modeller aracılığıyla sistemimiz, üretim verimliliğini, kalite kontrolünü ve ekipman öngörücü bakımını iyileştirir. Bu modeller, verimi etkili bir şekilde artırmak ve arıza sürelerini ve kusur kaynaklı kayıpları en aza indirmek için sahada test edilmiş ve doğrulanmıştır.

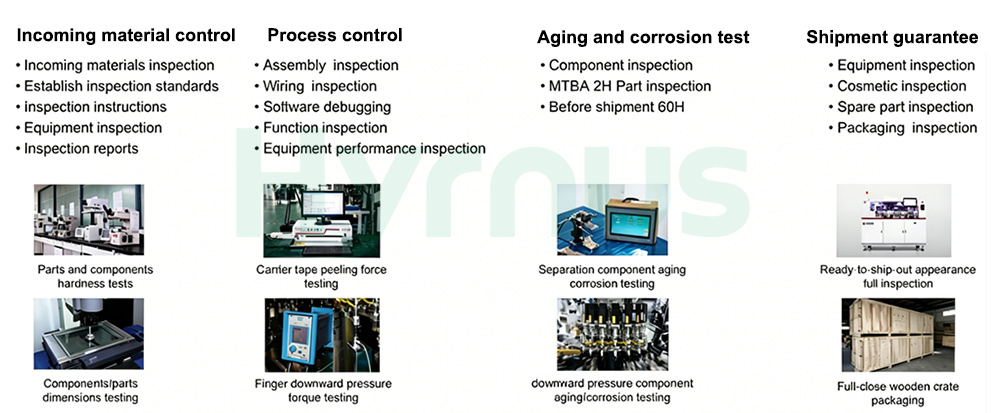

Kalite Kontrol Süreci

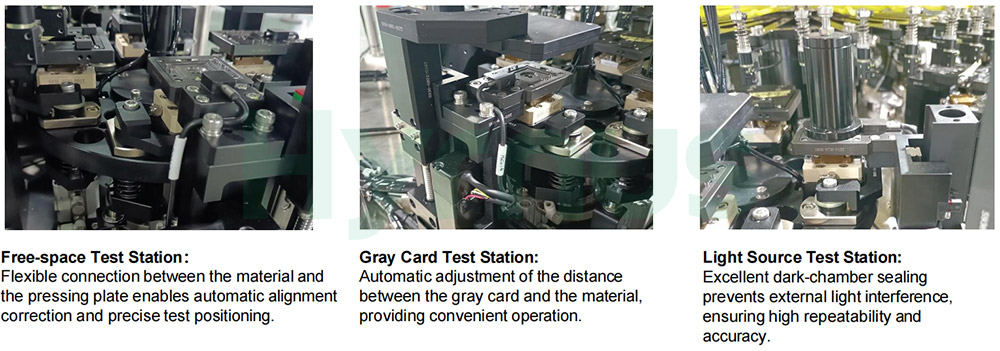

Ürün Detayları
