Entegre Devre Paketlerinin İncelenmesi İçin Yarı İletken Metalurjik Ölçüm Mikroskobu

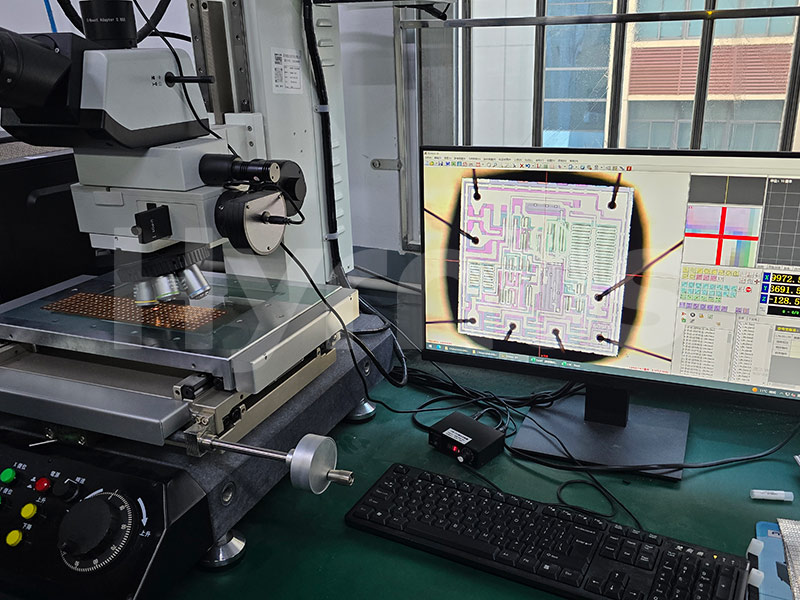

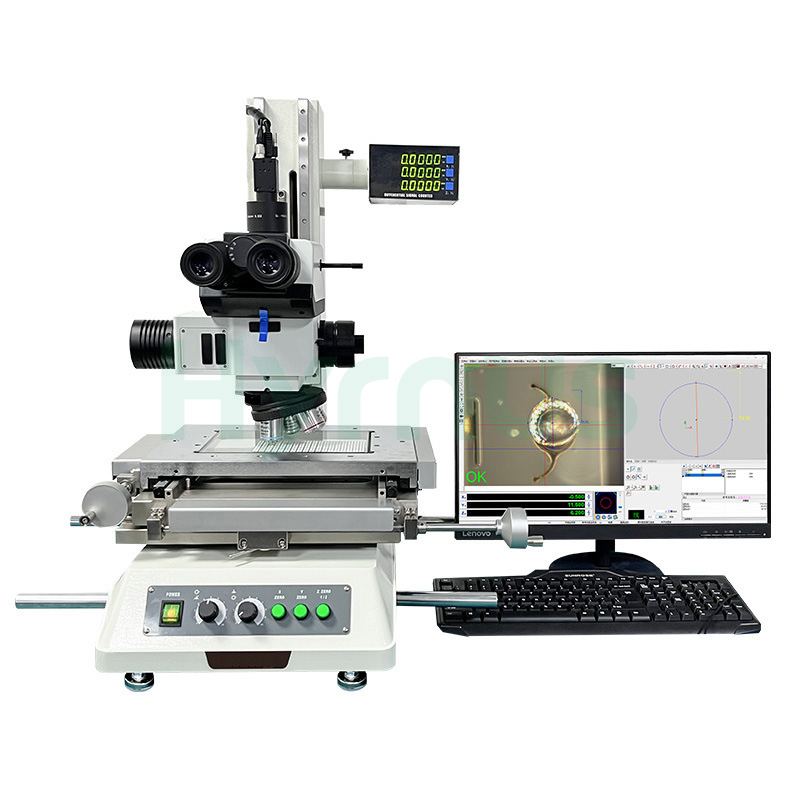

HY-TM200 Yarı İletken Metalurjik Ölçüm Mikroskobu Yarı iletken paketlerin, entegre devrelerin, baskılı devre kartlarının ve elektronik bileşenlerin yüksek hassasiyetli muayenesi ve boyut ölçümü için tasarlanmıştır. Laboratuvar ve üretim uygulamaları için optik gözlem, dijital görüntüleme ve ölçüm fonksiyonlarını tek bir kompakt sistemde birleştirir.

Sonsuz optik sistem, aydınlık alan ve karanlık alan gözlem modları ve yüksek çözünürlüklü endüstriyel CCD görüntüleme özelliklerine sahip olan mikroskop, net görüntüler ve doğru ölçüm sonuçları sunar. ±0,1 μm'ye kadar konumlandırma doğruluğu ve uzunluk, açı, yarıçap ve yükseklik dahil olmak üzere çoklu ölçüm fonksiyonlarıyla, yarı iletken kalite kontrolü, arıza analizi ve Ar-Ge için oldukça uygundur. Çeşitli inceleme gereksinimlerini karşılamak için özelleştirilmiş aparatlar mevcuttur.

Ürün Özellikleri

Öğe	Detaylar
Model	HY-TM200
Boyutlar	700 x 800 x 800 mm
Ağırlık	85 kg
Cam Ölçüleri	230 x 160 mm
Sahne Boyutları	358 x 258 mm
Seyahat Aralığı	200 x 100 x 150 mm
Izgara Ölçeği Çözünürlüğü	Z ekseni:±0,1 µm XY ekseni:±0,5 µm (isteğe bağlı)±0,1 µm)
Optik Sistem	Sonsuz odak uzaklığına sahip optik sistem
Hareket Türü	Manuel
Hedefler	5X, 10X, 20X, 50X
Göz merceği	10X
Görüş Alanı	Ters görüntü
Gözlem Yöntemleri	Parlak alan ve karanlık alan modları, serbestçe değiştirilebilir.
Yüzey / Alt Işık Kaynağı	3W LED koaksiyel aydınlatma
XYZ Konumlandırma Doğruluğu	±0,1 µm
XYZ Tekrarlanabilirliği	±0,1 µm
XY Ölçüm Doğruluğu	(3 + L/100) µm (L = ölçülen uzunluk)
Z Ölçüm Doğruluğu	(3 + L/25) µm (L = ölçülen yükseklik)
Görüntüleme Fonksiyonları	RS232 çıkışı, XYZ sıfırlama/merkezleme, inç/metrik dönüştürme, hassasiyet kalibrasyonu
Z ekseni kontrolcüsü	Dikey hareket kontrolü için yüksek hassasiyetli koaksiyel tekerlek
Z ekseni konumlandırma doğruluğu	±0,1 µm
Çalışma Gerilimi	AC 220V
Nominal Güç	100W



Temel Fonksiyonlar

HAYIR.	Detaylar
1	Altın topun çap ölçümü (uzunluk ölçümü)
2	Altın top kalınlığı ölçümü (açı ölçümü)
3	Altın tel ark ölçümü (yarıçap ölçümü)



Avantajlar

Öğe	Detaylar
Çok Yönlü Optik Bileşenler	Yerli ve ithal optik bileşenlerle uyumlu olup, parlak alan, karanlık alan, diferansiyel girişim kontrastı (DIC), polarizasyon ve epifloresans modlarını destekler.
Hedef Taret	Çeşitli uygulama gereksinimlerini karşılamak üzere 5X, 10X, 20X, 50X ve 100X büyütme oranlarına sahip 5 adede kadar objektif tutabilir.
Görüntüleme Sistemi	Endüstriyel sınıf renkli CCD kamera ile donatılmış olan bu cihaz, zoom objektifi aracılığıyla yüksek kaliteli görüntüler yakalar, bunları elektronik sinyallere dönüştürür ve analiz için bilgisayara iletir.
Ergonomik Veri Görüntüleme Ünitesi	Ayarlanabilir açısı sayesinde bağımsız çalışma için tasarlanmıştır, ayakta veya oturarak rahat ölçüm yapmayı sağlar. Yüksek hassasiyetli kalibrasyon için sıfırlama ve merkezleme fonksiyonlarını destekler.
Hassas Kurşun Vidalı Tahrik Sistemi	Paslanmaz çelik kurşun vida ve somun tahrik sistemi kullanılarak hem hızlı hem de hassas ayarlama yapılarak ölçüm verimliliği artırılır. Sağlam yapı, tabla titreşimini azaltır ve daha doğru konumlandırma sağlar.
