HY-AR03, ortam havası altında iş parçası yüzeyinin temizlenmesi, aktivasyonu ve modifikasyonunu gerçekleştirir. Substrat yapışmasını, hidrofilitesini ve baskı kalitesini optimize eder ve organik kalıntıları, yağ lekelerini ve oksit tabakalarını giderir. IC paketleme, baskı, yapıştırma ve kaplama işlemleri için ön işlem ekipmanı olarak ideal olan bu kompakt ünite, düşük işletme maliyetleriyle hat içi otomatik üretimi destekler.
Marka :
HYRNUSÜrün No. :
HY-AR03Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaEntegre Devre Paketleme Ön İşlem Yüzey Aktivasyonu için Atmosferik Jet Plazma Temizleme Ekipmanı
Ürün Tanıtımı

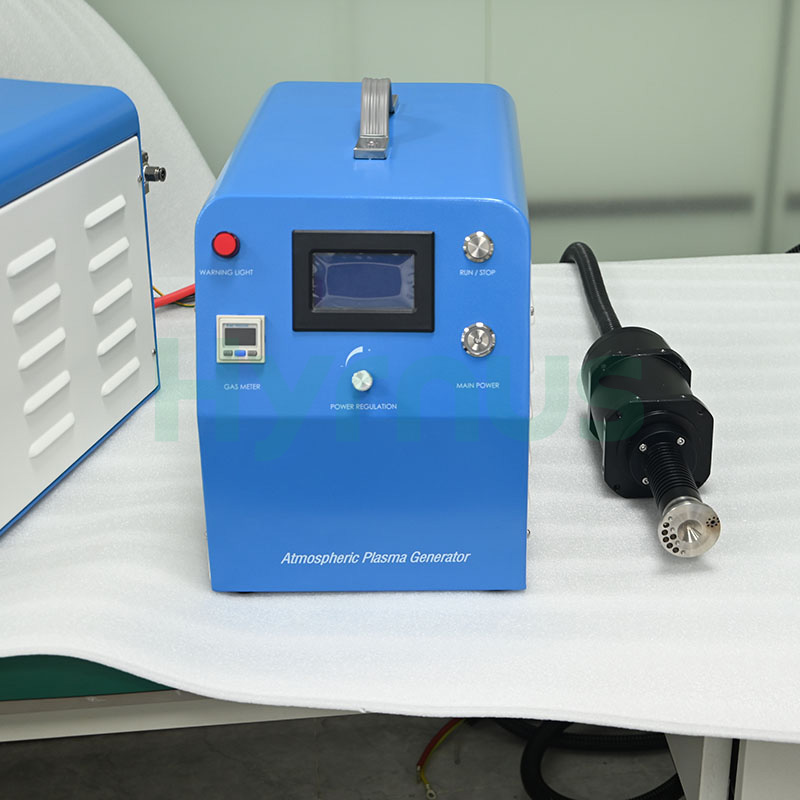

HY-AR03 Atmosferik Basınçlı Direkt Jet Plazma Temizleme Makinesi Normal atmosfer basıncı altında çalışarak alt tabaka yüzey özelliklerini değiştirir ve yüzeydeki kirleticileri ortadan kaldırır. Kapsülleme, laminasyon, film kaplama, kaynak ve yapıştırıcı dağıtımı için hayati önem taşıyan ön işleme ekipmanı olarak görev yapar ve kesintisiz seri üretim için otomatik montaj hatlarına sorunsuz bir şekilde kurulabilir.
Askeri sınıf donanım kullanan makine, -25℃ ile 50℃ arasında istikrarlı bir şekilde çalışır ve 190.000 saate kadar MTBF (Ortalama Arıza Arası Süre) sunar. Dijital dokunmatik ekranlı gerçek zamanlı izleme ve entegre ST ARM çipi ile donatılmış olup, uzun süreli endüstriyel çalışma için RS485 uzaktan iletişimi, çoklu öğe gerçek zamanlı veri algılama ve tam kapsamlı çoklu arıza emniyet korumasını destekler.

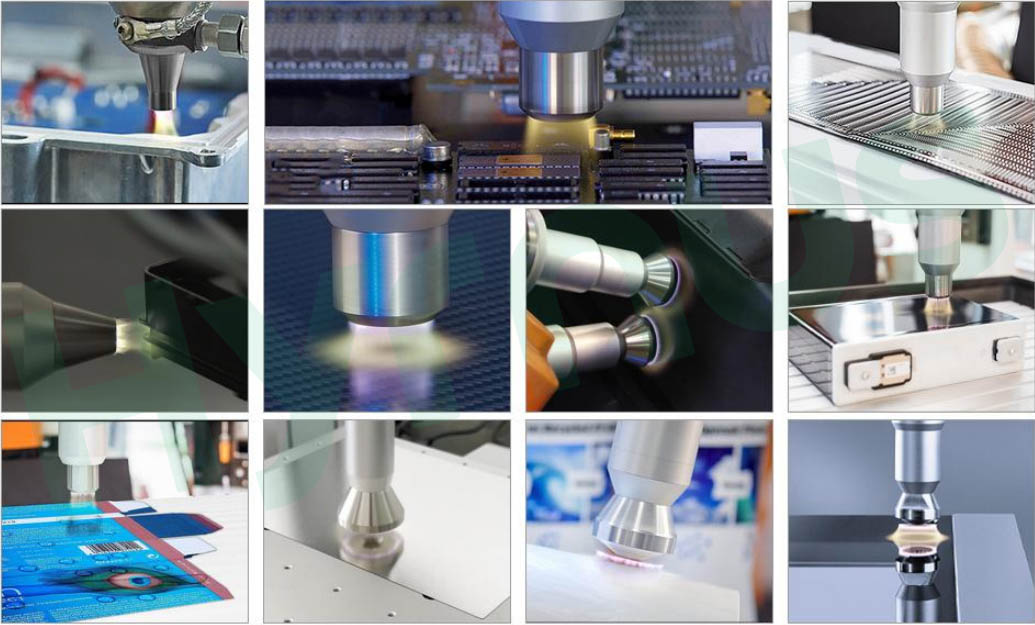

Ürün Uygulaması
Yarı iletken ve elektronik üretim süreçlerinde (baskı, kapsülleme, laminasyon, film kaplama, kaynak ve yapıştırıcı dağıtımı dahil) temel ön işlem ekipmanı olarak görev yapar. Düşük işletme maliyetleriyle kesintisiz seri üretim sağlamak için otomatik montaj hatlarına sorunsuz bir şekilde entegre edilebilir.
Ürün Özellikleri
1. Zorlu çalışma ortamlarına uyum sağlamak için -25℃ ile 50℃ arasında çalışma sıcaklığını destekleyen askeri sınıf donanım tasarımını benimser. 25℃'de MIL-HDBK-217F standardına göre MTBF (Arızalar Arası Ortalama Süre) değeri ≥190.000 saate ulaşır.
2. Gerçek zamanlı izleme ve üstün parazit önleme performansı için dokunmatik ekranlı dijital kontrol sistemi.
3. Güçlü uzaktan hata ayıklama ve sorunsuz hat entegrasyonu için iletişim olanağı sağlayan ST ARM çipi ile donatılmıştır. Kendi geliştirdiği akıllı yazılım, otomatik güç eşleştirme ve tutarlı istikrarlı çalışma sağlamak için gerçek zamanlı olarak toplanan verileri analiz eder.
4. Analog sinyal arayüzü ve RS485 uzaktan iletişim ile uyumludur.
5. Çoklu gerçek zamanlı izleme fonksiyonları: sıcaklık, hava basıncı, transformatör ark gerilimi, transformatör primer tepe akımı, şebeke akımı ve dönme hızı tespiti.
6. Aşırı sıcaklık, aşırı yük, kısa devre, açık devre, elektrik kaçağı ve hatalı kullanım koruması dahil olmak üzere tam kapsamlı güvenlik koruması.

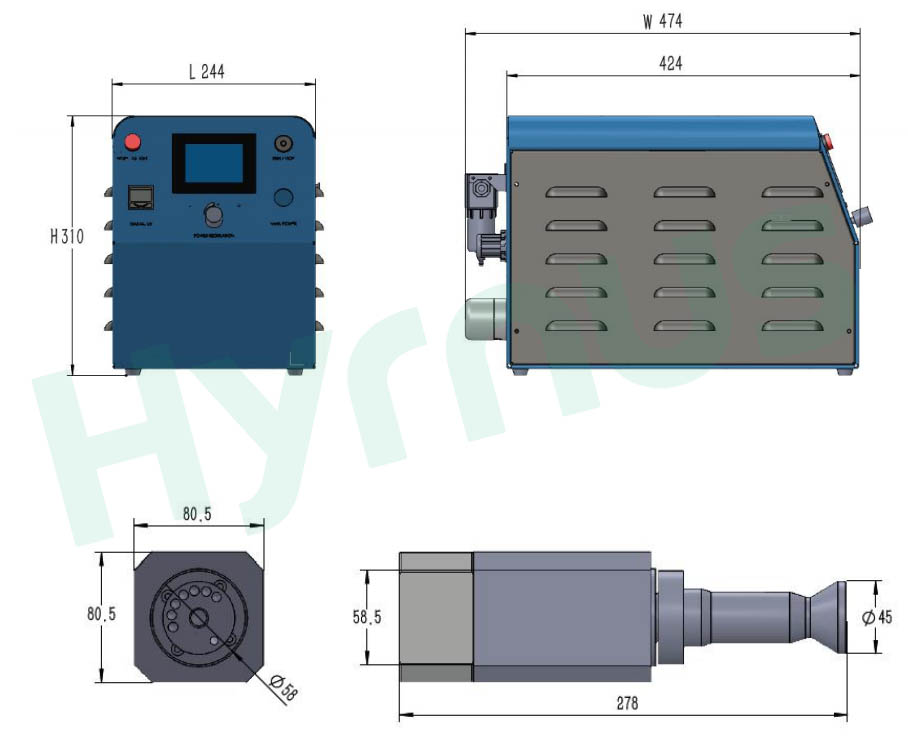

Ürün Boyutları Diyagramı
Teknik Özellikler
| Öğe | Parametre |
| Ürün Adı | Atmosferik Girdap Jet Plazma Temizleme Makinesi |
| Model No. | NE-ATR03 |
| Güç Çıkış Aralığı | 450~1200W (ayarlanabilir), yüksek stabilite ile hassas güç kontrolü |
| Tedavi Genişliği | 50 mm |
| Tedavi Yüksekliği | 5–15 mm |
| İşlem Hızı | 10–300 mm/s |
| İşlem Sıcaklığı | 50℃ ~ 100℃ |
| Hava Tüketimi | 50 L/dak @ 0,1 MPa; 85 L/dak @ 0,2MPa |
| Yüksek Gerilim Kablosu Uzunluğu | 3 m |
| Güç Çıkışı Doğruluğu | ±%1 |
| Kontrol Modu | Dijital Kontrol |
| Genel Boyutlar | WDYükseklik: 244 mm474 mm310 mm |
| Meşale Ağırlığı | 5 KG |
| Makine Ağırlığı | 25 KG |
| Giriş Güç Kaynağı | 220VAC±20%, 50–60Hz |
| Operasyon Kontrolü | Yerel Kontrol ve Uzaktan Kontrol |
| Uzaktan İletişim | Analog arayüz ve RS485 iletişim arayüzü |
| Güç faktörü | %95 |
| Giriş Hava Basıncı | 0,4 MPa ~ 0,6 MPa, tolerans ±%20 |
| Çıkış Hava Basıncı | 0,1 MPa ~ 0,2 MPa, tolerans ±%20 |
| Güç Panosu | Modülerleştirilmiş |
| Parazit Önleme Performansı | Harika |
| Gerçek Zamanlı Veri İzleme Öğeleri | Hava basıncı, ana kart sıcaklığı, transformatör ark gerilimi, çalışma akımı, çalışma gerilimi, gerçek güç, güç tüketimi, çalışma frekansı, güç faktörü |
| Arıza Alarmı Türleri | Kısa devre, açık devre, aşırı sıcaklık, hava basıncı arızası, sistem aşırı akımı, sistem düşük voltajı, sistem aşırı voltajı, yüksek voltaj çıkışında açık devre, yüksek voltaj çıkışında kısa devre, AC giriş arızası, kaynak torcu anormalliği |
| Alarm Bildirim Modları | Sesli uyarı + dokunmatik ekran açılır penceresi |
Fabrika Kullanım Şartnameleri
| Öğe | Gereklilik |
| AC Güç Kaynağı Özellikleri | Tek fazlı AC 220V, 50/60Hz, 11A; Topraklama direnci 4Ω'dan az. |
| Fabrika Egzozu | Akış hızı: 5 m³/dk |
| Boru malzemesi: Korozyona dayanıklı malzeme | |
| Fabrika Basınçlı Hava Gereksinimleri | Su ve yağdan arındırılmış kuru hava |
| Boru çapı: 8 mm | |
| Boru malzemesi: Poliüretan boru | |
| Hava basıncı: 0,4–0,6 MPa |

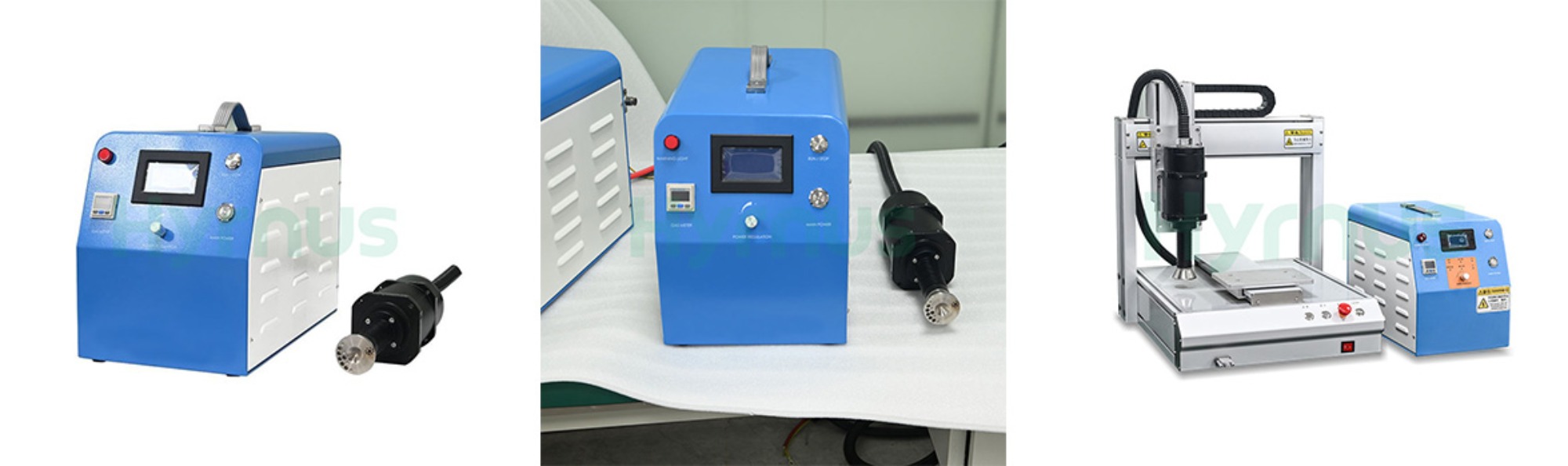

Ürün Detayları
HY-AD03 atmosferik bir direkttir Ortam hava koşullarında yüzey temizliği, aktivasyonu ve modifikasyonu için tasarlanmış plazma temizleme cihazı. Küçük bir işlem alanı kaplayan yoğunlaştırılmış enerji özelliği sayesinde ürün yapışmasını, hidrofilitesini ve baskı kalitesini etkili bir şekilde iyileştirir. Ayrıca organik kalıntılar, yağ lekeleri ve oksit tabakaları gibi kirleticileri malzeme yüzeylerinden uzaklaştırabilir.

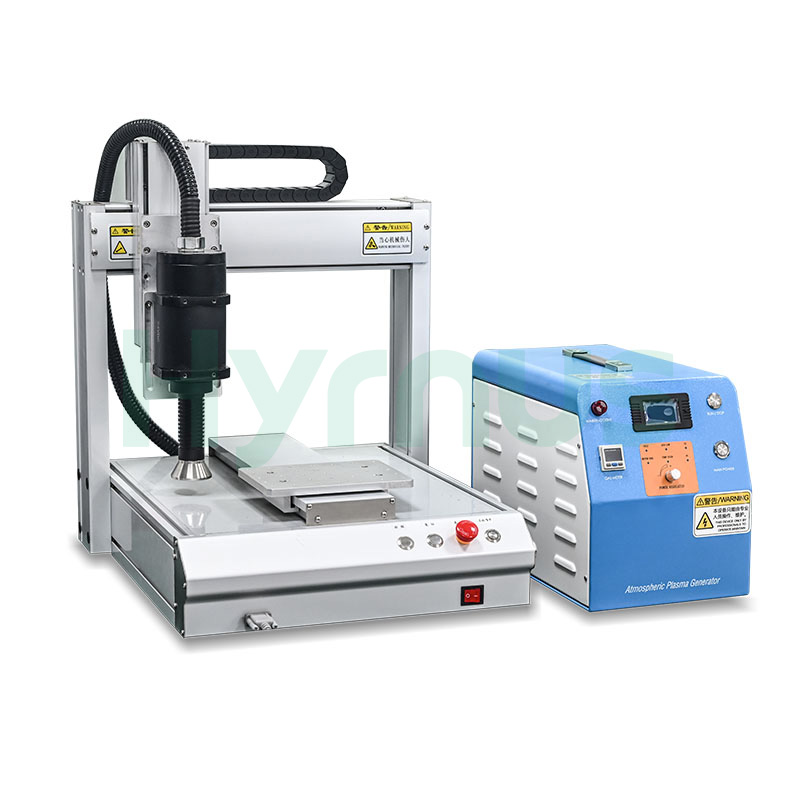

HY-TM500, vakum odalarına ihtiyaç duymadan atmosferik basınç altında çalışır. Özel 3 eksenli raylar, tam kapsamlı hassas işlem sağlar. Askeri sınıf donanım ve dijital kontrol ile üretilen cihaz, 0-800W ayarlanabilir gücü destekler. Sıfır potansiyelli düşük sıcaklık plazması, PCB, FPC ve yarı iletken bileşenlerini koruyarak yüzey temizliği, aktivasyonu ve modifikasyonunu tamamlar ve yapıştırma, baskı ve kaplama için yapışmayı artırır. 3C, ekran, yarı iletken, otomotiv ve yeni enerji sektörlerinde hat içi otomasyon için hazırdır.
HY-DC1000, geniş kapsama alanına sahip döner bir tabanca ve 20 ila 80 mm arasında değişen değiştirilebilir nozullarla donatılmıştır; bu nozullar, tam boyutlu PCB'ler, yeni enerji pil elektrotları, otomotiv plastik bileşenleri ve ekran cam panelleri de dahil olmak üzere büyük düz iş parçaları için özelleştirilmiştir. Geniş yüzeylerde düzgün plazma kaplaması oluşturmak için 0-1000W geniş aralıklı ayarlanabilir gücü destekler, organik kirleticileri verimli bir şekilde temizler ve seri üretim hat içi montaj hatlarında baskı boşluklarını ve kaplama ayrılma sorunlarını ortadan kaldırır.
HY-DD600, çipler, FPC esnek devreler ve minyatür BGA alt tabakaları dahil olmak üzere küçük hassas parçalar için özel olarak tasarlanmış dar ve küçük nozul tasarımına (2–6 mm etkili genişlik) sahiptir. Sıfır potansiyelli düşük sıcaklıklı plazma jeti, ultra ince PI/ITO malzemeler için termal yanma riskini ortadan kaldırır. Kompakt tabancası, dar boşluklara ve karmaşık mikro yapılara uyum sağlayarak, yarı iletken paketleme ve kamera modülü ön işlemi için küçük otomatik yapıştırma ve dağıtım hatlarıyla mükemmel bir uyum sağlar.
HY-AC500, döner plazma püskürtme tabancası ve çift manuel ve G/Ç kontrol modlarını kullanarak PCB, FPC, BGA ve yarı iletken çipler için homojen temizleme, aktivasyon ve mikro aşındırma işlemlerini gerçekleştirir. Askeri sınıf donanım, dijital gerçek zamanlı izleme ve çok katmanlı güvenlik koruması özelliklerine sahiptir. Bu masaüstü 1000W analog plazma makinesi, yarı iletken paketleme, 3C elektronik, ekran, otomotiv elektroniği ve yeni enerji endüstrilerinde ön işlem için yaygın olarak kullanılmaktadır.
HY-AC1000H, vakumsuz düşük sıcaklıklı nötr plazma kullanır ve özelleştirilebilir raylar ve çift döner tabanca ile donatılmıştır. 0–1000W ayarlanabilir güç ve 20–80 mm işlem genişliği ile çipleri termal hasar olmadan güvenli bir şekilde temizler.Birleşik fiziksel ve kimyasal kuru temizleme, kalıp yapıştırma, tel bağlama ve kalıplama işlemlerinde yapışmayı artırarak katman ayrılmasını ve boşluk oluşumunu azaltır. Tam güvenlik izleme ile manuel ve IO kontrolünü destekleyen bu sistem, alt tabakaların, kurşun çerçevelerin ve büyük FPC panellerinin sürekli işlenmesi için otomatik hatlara bağlanarak 0,1 saniyenin altında tepki süresiyle istikrarlı, uzun süreli tam yük üretimi sağlar.
HY-AS1200, düzgün bir plazma yüzeyi oluşturmak için motor tahrikli döner bir nozul ile donatılmıştır. 20-80 mm işlem genişliği ve 0 ila 1200 W arasında ayarlanabilir gücü ile geniş alanlı kurşun çerçevelerin ve alt tabakaların toplu ön işlemine mükemmel şekilde uyum sağlar. Oda sıcaklığındaki nötr plazma, çiplere zarar vermez, organik kalıntıları ve yüzey oksitlerini atmosfer basıncı altında kuru olarak uzaklaştırarak kalıp yapıştırma, tel bağlama ve kalıplama için yapışmayı güçlendirirken, katman ayrılmasını ve boşluk kusurlarını azaltır.Çok katmanlı güvenlik korumasıyla donatılmış ve otomatik üretim hatlarıyla tam uyumlu olan bu ekipman, entegre devreler, esnek baskılı devreler ve otomotiv çipleri için paketleme ve test işlemlerinde yaygın olarak kullanılmaktadır.
HY-AD800, hassas çipleri, PCB'leri ve plastik bileşenleri termal deformasyon olmadan güvenli bir şekilde işler. 0-800W ayarlanabilir güç, IO/manuel çift çalışma ve eksiksiz güvenlik koruması ile donatılmış olup, yüzey temizleme, aktivasyon ve gelişmiş yapıştırma için otomatik üretim hatlarına kolayca entegre edilebilir; bu da onu yarı iletken paketleme, 3C elektronik, otomotiv, yeni enerji ve LED üretimi için ideal hale getirir.
