Flip Chip Yapıştırıcı Ambalajlama için 12 Nozullu Otomatik Kalıp Bağlama Makinesi

Ürün Tanıtımı

HY-GD3000 Otomatik Kalıp Bağlayıcı Tamamen programlanabilir montaj dizileriyle özelleştirilmiş üretim iş akışlarına uyacak şekilde her türlü yapışkanlı çip paketleme için tasarlanmıştır. Otomatik hat içi yükleme ve boşaltmayı destekler, maksimum 300×200 mm fikstürleri barındırır ve otomatik olarak değiştirilebilen 12 dağıtım ucu, 12 alma nozulu ve 5 ejektör pimi ile birlikte gelir ve 12 inç'e kadar wafer'ları işleyebilir.

Bu makine, şırınga ile dağıtım ve çoklu yapıştırıcı tepsisi beslemesi de dahil olmak üzere çift dağıtım çözümü sunar ve küçük bileşenleri korumak için 10±1g'lık ultra düşük yapıştırma kuvveti sağlayan tam kapalı devre Z ekseni kuvvet kontrolü ile donatılmıştır. Gelişmiş paketleme taleplerini karşılamak için 180 derece dönebilen flip chip montaj fonksiyonu entegre edilmiştir.

Çok kanallı çift görüşlü denetim sistemiyle donatılmış olan bu cihaz, tüm montaj prosedürünü tamamen görselleştirerek, seri mikroçip yarı iletken üretiminde tutarlı, istikrarlı ve ultra hassas işleme performansı sunar.

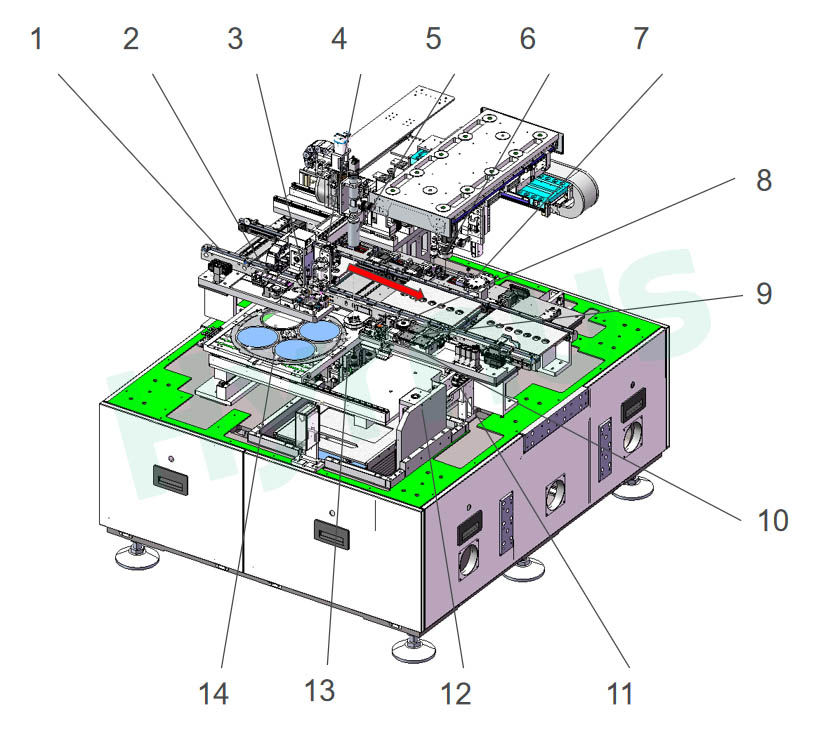

Bileşen Listesi

Ürün Özellikleri

1. Çeşitli yapışkanlı çip paketleme süreçleriyle uyumlu, programlanabilir montaj prosedürleri.

2. Hat içi yükleme ve boşaltmayı destekler, maksimum fikstür boyutu: 300×200 mm

3. Otomatik olarak değiştirilebilen 12 dağıtım ucu, 12 nozul ve 5 çıkarma pimi

4. 12 inç'e kadar olan gofretleri işleyebilir.

5. Çift dağıtım modu: şırınga ile dağıtım ve çoklu yapıştırıcı tepsisi

6. Tam kapalı devre Z ekseni kuvvet kontrolü, minimum yapıştırma kuvveti: 10±1 g

7. Flip chip montajı desteklenmektedir.

8. Tüm montaj sürecinin görselleştirilmesi

Ana Fonksiyonel Modüller



Bileşen Adı	Tanım
Konveyör ve Bağlama Ucu Dergisi	200 mm'ye kadar ayarlanabilir konveyör genişliği, dağıtım ve yapıştırma istasyonlarında mekanik kelepçeler; döner nozul magazini maksimum 12 nozul tutabilir.
Daldırma Ucu Saklama ve Yapıştırıcı Tepsileri	Çeşitli nokta boyutları için 12 daldırma ucu tutar; iki yapıştırıcı için çift yapıştırıcı tepsisi; dağıtım iğneleri için otomatik temizleme ve yükseklik kalibrasyonu.
Dağıtım Manipülatörü ve CCD1	Yüksek hassasiyetli dozajlama için CCD'li XYZ manipülatörü; daldırma ve şırınga ile dozajlamayı destekler; temaslı ve temassız yükseklik ölçümü.
Bağlama Manipülatörü ve CCD Konumlandırma Sistemi	Mavi bantlı kalıp için otomatik odaklı CCD2, alt tabaka ve kalıp hizalaması için CCD3; istikrarlı hareket için doğrusal motorlu XYZR manipülatörü; konum/tork döngüsü anahtarı ile tam kapalı döngü Z kuvveti kontrolü.
Flip Chip Modülü, Kalıp Tepsisi Yükleyici ve Üstten Görünümlü CCD4	Kalıp konumlandırma için CCD4 arka yüz tanıma; isteğe bağlı 180掳 Çevirme modülü, çevirme fonksiyonu olmayan 4 adet 2 inçlik wafer tepsisi; basınç sensörü nozul kuvvetini kalibre eder; kalibrasyon plakası yapıştırma doğruluğunu doğrular.
Mavi Bant Yükleme ve Boşaltma Sistemi	Tutucu manipülatör, mavi bandı magazin ile çalışma tablası arasında aktarır; magazin kaldırma ünitesi, çok katmanlı mavi bantları otomatik olarak yükler/boşaltır.
Çıkarma Pimi Sistemi	Yukarı doğru fırlatma ve aşağı doğru soyma işlemlerini destekler; çok boyutlu kalıp soyma için 5 setli fırlatma pimi şarjörü.
Gofret Halkası Çalışma Masası	XY modülü, hassas gofret hareketi sağlar; daha yüksek verim için 1 adet 12 inç veya 4 adet 6 inç mavi bant tutar.
Makine Çerçevesi	Dökme demir ve dökme alüminyum çerçeve, rijitlik ve modal analiz ile donatılmıştır; gerilim giderme işleminden geçirilmiş dökümler uzun vadeli istikrarlı çalışma sağlar.
Şarjör Yükleme ve Boşaltma Sistemi (İsteğe Bağlı)	İsteğe bağlı dergi yükleme/boşaltma: hat içi dağıtım ve yapıştırma için otomatik giriş/çıkış tepsileri; tamamen kapalı tasarım, malzeme kirlenmesini önler.
