HY-DD560P, COB ve COC işlemleri için özel olarak tasarlanmış bir üretim ekipmanıdır. Esas olarak, alt tabakalar (PCB veya işlenecek diğer taşıyıcı malzemeler) ve çipler arasında epoksi dağıtımı ve kalıp bağlama işlemlerini gerçekleştirir. Otomatik yükleme/boşaltma, paralel dağıtım ve kalıp alma ve çoklu CCD görüntüleme konumlandırma telafisi ile tam otomatik iş akışını entegre eden bu ekipman, optoelektronik ve iletişim çiplerinin seri paketleme üretimi için uygun, istikrarlı ve yüksek hassasiyetli kalıp yapıştırma ve bağlama olanağı sağlar.
Marka :
HYRNUSÜrün No. :
HY-DD560PSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :

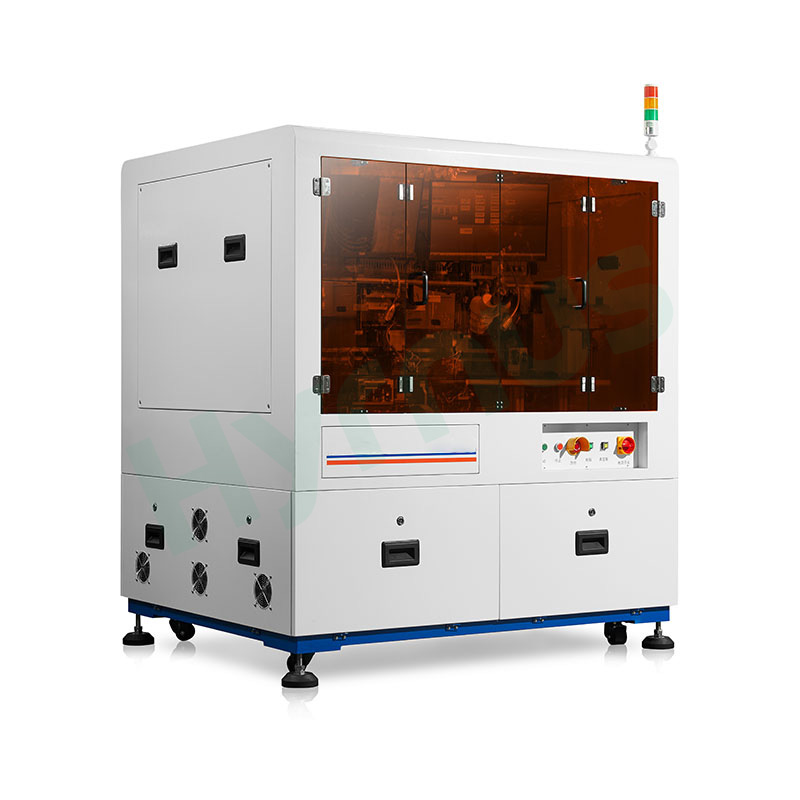

ChinaCOB/COC Flip Chip Üretimi için Otomatik Epoksi Dağıtım ve Kalıp Bağlayıcı
Ürün Tanıtımı
HY-DD560P Otomatik Epoksi Dağıtımı veDie Bonder Bu, COB ve COC paketleme iş akışları için özel olarak tasarlanmış profesyonel, hepsi bir arada bir makinedir. Temel işlevi, alt tabakalar (PCB'ler ve diğer işleme taşıyıcıları dahil) ve mikroçipler arasında epoksi dağıtımını ve kalıp bağlama işlemlerini tamamlamaktır.
Bu makine, çift kasetli otomatik yükleme ve boşaltma yapısını benimser. Operatörlerin yalnızca alt tabaka tepsilerini kasetlere manuel olarak yerleştirmeleri ve otomatik üretimden önce çip jel paketlerini veya mavi film plakalarını yüklemeleri gerekir. Biri dağıtım diğeri kalıp alma için olmak üzere iki özel robotik kolla donatılmıştır ve bu kollar eş zamanlı olarak çalışarak çevrim süresini kısaltır ve verimliliği artırır. Tam bir çoklu CCD görsel sistemi, tüm süreç boyunca gerçek zamanlı konum düzeltmesi sağlar: CCD1 alt tabakaları bulur, CCD2 çip ön yüzlerini kalibre eder ve CCD4 hassas yapıştırma için ikincil arka yüz hizalaması sağlar. Bir tepsi tamamen işlendikten sonra, otomatik olarak kasete geri döner ve makine bir sonraki tepsiye geçer. Her iki kaset de işlemeyi bitirdiğinde, sistem operatörlere kesintisiz seri üretim için kasetleri değiştirmelerini hatırlatır. Seri paketleme üretimi için ideal olan istikrarlı, yüksek hassasiyetli kalıp montajı ve yapıştırma sağlar.

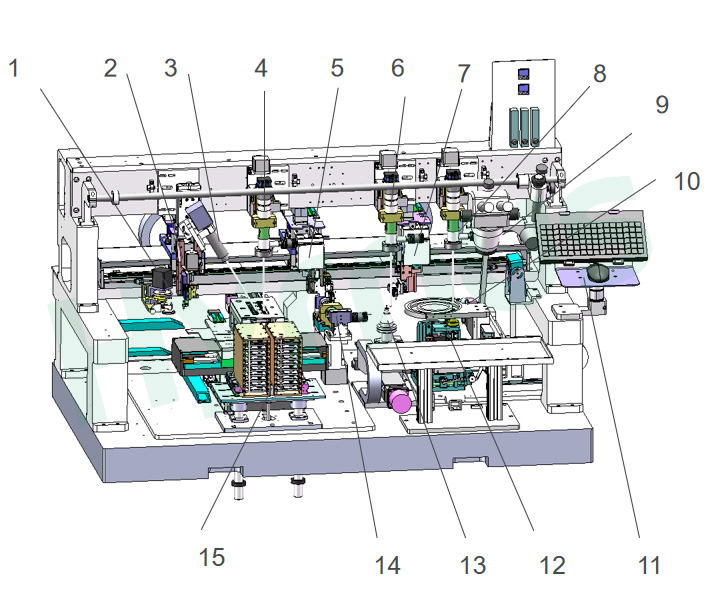

Bileşen Listesi
| HAYIR. | İngilizce Adı |
| 1 | Yapıştırıcı dağıtıcı tepsisi |
| 2 | Dağıtım manipülatörü |
| 3 | Güvenlik kamerası |
| 4 | Yüzey konumlandırma CCD 1 |
| 5 | Kalıp bağlama manipülatörü |
| 6 | Kalıp ön hizalama CCD 2 |
| 7 | Zar alma manipülatörü |
| 8 | Kalıp yonga levhası CCD 3 |
| 9 | Mikroskop düzeneği |
| 10 | Kalıp yonga levhası (TEPSİ) montajı |
| 11 | Klavye ve fare yerleştirme alanı |
| 12 | Çıkarma pimi tertibatı |
| 13 | Kalıp hizalama aşaması |
| 14 | Geri hizalama CCD 4 |
| 15 | Altlık sabitleme XY tablası + magazin kaldırma sistemi |
Çalışma Prensibi ve Süreç Akışı
HY-DD560P, COB/COC üretiminde dağıtım işlemi yoluyla alt tabakaları (PCB veya işlenecek diğer malzemeler) ve kalıpları birleştirmek için kullanılan bir üretim ekipmanıdır.
Manuel Yükleme
1. Substrat tepsilerini kasetlerin içine yerleştirin, ardından kasetleri kaset kaldırma sistemine monte edin.
2. Çip jel paketlerini veya mavi film plakalarını elle yerleştirin.
Otomatik Çalışma Süreci
1. Başlatma işleminden sonra, kaset kaldırma mekanizması yukarı ve aşağı hareket eder ve alt tabaka XY tablası, alt tabaka tepsisini CCD1'in altına taşır. Görüntü yakalama ve tanıma işleminden sonra, sistem alt tabaka tablası için konum telafisi gerçekleştirmek üzere verileri geri besler.
2. Dağıtım robotik kolu, yapıştırıcı tepsisinden yapıştırıcıyı alır ve dağıtım için alt tabakaların üzerine hareket eder. Eş zamanlı olarak, kalıp alma robotik kolu, yongaları gofretten alır ve ön yüz yonga tanımlaması için kalibrasyon aşamasının alt nozülüne yerleştirir.
3. CCD2 tanımlama işlemini gerçekleştirir ve kalibrasyon aşaması XY ve θ yönlerindeki konum sapmalarını telafi eder.
4. Kalıp bağlama robotik kolu, kalibre edilmiş çipleri alır, arka taraftaki kalibrasyon CCD4 aracılığıyla ikincil hizalama telafisini gerçekleştirir, ardından kalıp yapıştırma işlemini tamamlamak için alt tabakalara geçer.
5. Bir tepsideki tüm çipler birbirine bağlandıktan sonra, tepsi kaset yuvasına geri gönderilir ve makine bir sonraki tepsiyi işlemeye başlar.
6. Her iki kaset de tüm yapıştırma işlemlerini tamamladığında, sistem operatörlere üretime devam etmek için boş kasetleri değiştirmeleri yönünde uyarı verir.
Ana Bileşenlere Genel Bakış
| Bileşen Adı | Kısa Tanıtım |
| 1. Robotik Kol ve Dağıtım Tertibatı | X/Y eksenlerinde lineer motorlar, ses bobini motorları ve 0,1 μm lineer ölçekler kullanılmıştır, tekrarlama hassasiyeti ≤±0,5 μm'dir. 10–50 g basınç aralığına sahip bakalit nozullar. İstikrarlı dağıtım hacmi için olgunlaştırılmış tutkal tepsisi. Dağıtım kolu, ±5° döner yapıştırma kolu ve 180° çevirme kolu ile donatılmıştır. |
| 2. Gofret ve Tepsi Montajı | 6 inçlik wafer halkası, tepsi kelepçesi, ejektör pimleri ve XY tablası ile üretilmiştir. İki çip ayırma modu: membran çekme ve pim kaldırma. |
| 3. Kalıp Alma Nozulu Ünitesi | Tamponlu XYZ 3 eksenli bağlantı, 20–50 g mekanik basınç, çip değerlendirmesi için akış algılama. Flip-chip paketlemeyi gerçekleştirmek için 180° çevirme yapısı. |
| 4. Kalıp Bağlama Nozulu Ünitesi | Tamponlu, ayarlanabilir basınçlı (10–50 g) ve akış izleme özellikli XYZ 3 eksenli bağlantı. Döndürme ünitesi, görüntü işleme yoluyla arka taraftaki çip kalibrasyonunu tamamlar. |
| 5. Çip Kalibrasyon Aşaması | X ekseni GMT modülleriyle, Y ekseni ise HIWIN modülleriyle 3 eksenli hareket sağlar. Çip ön yüzünü kalibre eder ve görüntü verilerine dayanarak alt tabaka açı sapmasını telafi eder. |
| 6. Çalışma Platformu | Substrat XY tablası, ±0,5 μm hassasiyetinde tekrarlama doğruluğuna sahip, 0,1 μm doğrusal ölçekler ve malzeme sıkıştırma mekanizması ile birlikte kullanılan doğrusal motorlar kullanır. |
| 7. Tepsi ve Kaset Kaldırma Sistemi | Kasetlerin dikey hareketini sağlamak için kademeli motorlarla çalışır. Otomatik yükleme ve boşaltmayı gerçekleştirmek için tabla sıkıştırma ünitesiyle işbirliği yaparak üretim verimliliğini büyük ölçüde artırır. |
| 8. CCD Görüntüleme Sistemi | Endüstriyel kameralar, lensler ve çok çeşitli ayarlanabilir LED ışık kaynakları içeren 3 adet görüntüleme modülü seti. Yüksek hassasiyetli konumlandırma için ön ve arka tarafta CCD sensörleri bulunur. |
| 9. Dağıtım Ünitesi | Döner tutkal tepsisi, silecek kalınlığını ayarlayarak dağıtım hacmini kontrol etmeyi sağlayan düz silecek ile donatılmıştır. Dağıtım başlığı, esnek konum ayarlaması için XYZ robotik koluna monte edilmiştir. |
Teknik Özellikler
| Öğe | Detaylar |
| Ekipman Boyutları | X1640 × Y1420 × Z1840 (mm) |
| Ağırlık | 1500 KG |
| Güç | 4 kW |
| Hava Basıncı | 0.4～0,6 MPa |
| Gerilim | 220 V |
| Konumlandırma Doğruluğu | ±2 µm |
| Açı Doğruluğu | ±0,01° |
| Die Bonding Force | 10～50 g |
| Gofret Boyutu | 6" (tepsi 2"×2") |
| Substrat Aşaması Seyahati | X200 × Y200 mm |
| Çip Boyutu | 0.2～2 mm |
Ürün Detayları
HY-ED022Die Bonder Optik iletişim ve optik cihaz paketleme uygulamaları için geliştirilmiştir.
HY-ED010Kalıp Bağlama Makinesi Otomotiv LED ve optoelektronik yarı iletken paketleme uygulamaları için geliştirilmiş bir kalıp bağlama makinesidir.
HY-ED007Kalıp Bağlama MakinesiOptik iletişim, optik modüller, çoklu çip modülleri (MCM), 3 boyutlu paketleme ve optoelektronik cihaz uygulamaları için geliştirilmiş yüksek hassasiyetli bir kalıp yapıştırma makinesidir.
HY-ED003 Kalıp Bağlama Ekipmanı, Optik İletişim, Optik Modüller, Çoklu Çip Modülleri (MCM), 3B Paketleme ve Optoelektronik Cihaz uygulamaları için geliştirilmiş Yüksek Hassasiyetli Ötektik Bağlayıcıdır.
HY-DB504Die BonderBu, ultra yüksek hassasiyetli optoelektronik ve yarı iletken paketleme uygulamaları için geliştirilmiş, tam otomatik bir kalıp bağlama cihazıdır.
HY-DB503Die BonderOptoelektronik ve yarı iletken paketleme uygulamaları için geliştirilmiş, yüksek hızlı, tam otomatik bir kalıp bağlama cihazıdır.
HY-DB501 Kalıp Bağlama Cihazı, ultra yüksek hassasiyetli optoelektronik ve yarı iletken paketleme uygulamaları için geliştirilmiş tam otomatik bir kalıp bağlama cihazıdır.TO serisi cihazlar, fotodiyotlar, lazerler, optokuplörler ve miniLED'ler için ±5 μm yerleştirme doğruluğu ve ±1° açısal kontrol ile optoelektronik paketlemeye yönelik hassas kalıp yerleştirme çözümü sunar.
HY-DB500 Kalıp Bağlama Makinesi Bu, optoelektronik cihazlar ve yüksek hassasiyetli yarı iletken paketleme için tasarlanmış, üst düzey, tam otomatik bir kalıp bağlama cihazıdır. Olağanüstü kararlılık, akıllı kontrol ve modüler mimari ile üretilen bu cihaz, TO serisi cihazlar, fotodiyotlar, lazerler, optokuplörler, miniLED'ler ve tüketici optoelektronik bileşenlerinin yüksek hacimli üretimi için idealdir.
