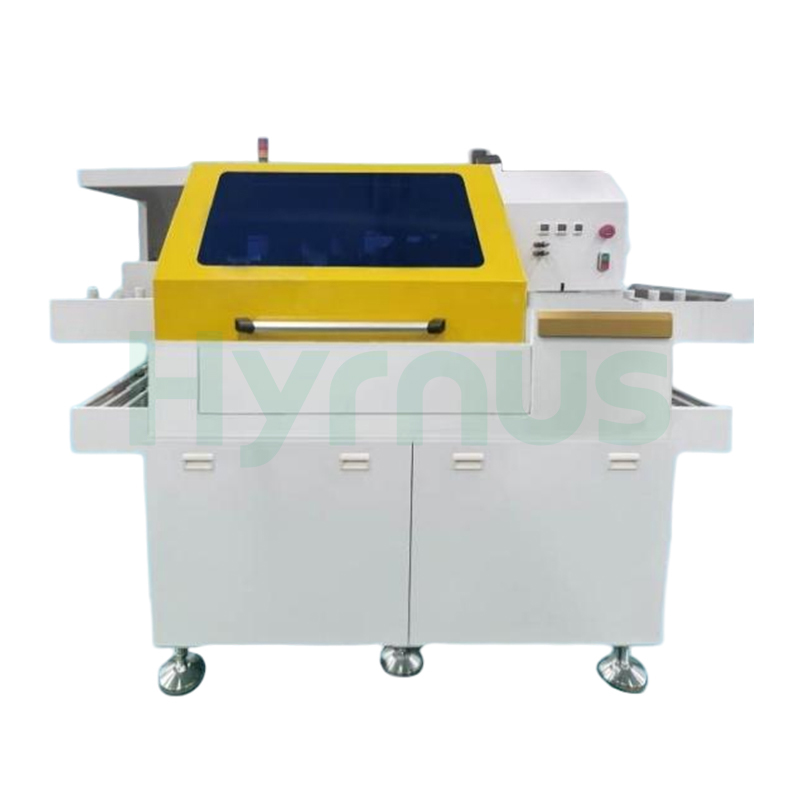

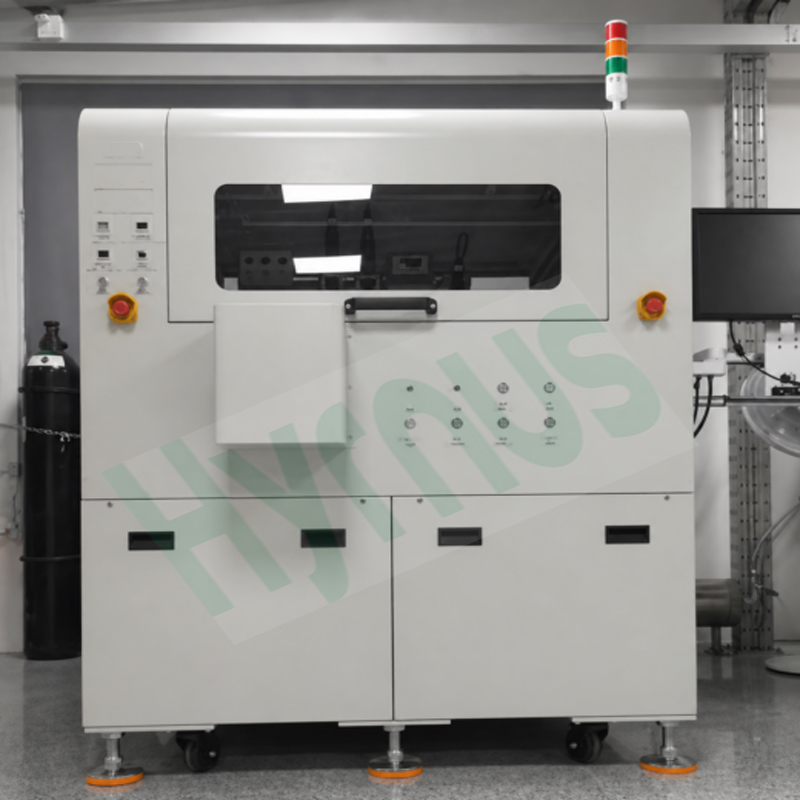

Entegre Devre Paketleme için Tam Otomatik Kalıp Bağlama Makinesi

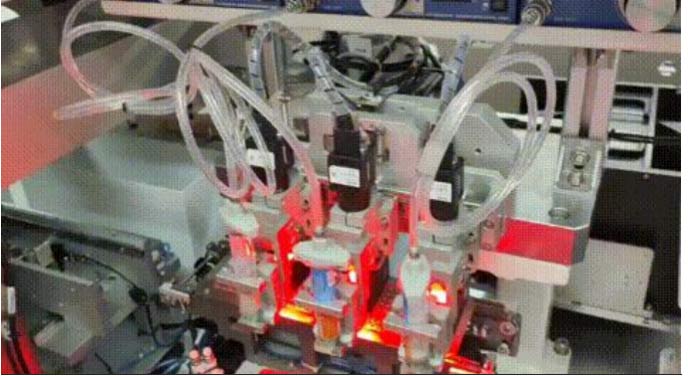

Daha hassas tutkal hacmi kontrolü için bağımsız bir dağıtım kontrol sistemi kullanır; 2 tip dağıtım nozulu ile donatılmıştır (uyumlu çip boyutu: 0,5–5 mm).

Yüksek hassasiyetli doğrusal tahrikli kalıp yapıştırma başlığı; doğru kalıp yapıştırma basıncı kontrolü için ses bobini tork halkası.

Yüksek hassasiyetli çip arama platformu; servo motor tahrikli çip açısı düzeltme sistemi, otomatik wafer genişletme sistemi (12 inç) ile birlikte.

Vakum kalıp eksikliği tespiti; yapıştırma öncesi ve sonrası kalite kontrol fonksiyonlarıyla birlikte.

Endüstriyel bilgisayar kontrol ekipmanlarının çalışmasını kontrol ederek otomasyon ekipmanlarının işletimini basitleştirir.

Yonga levha haritalama fonksiyonu ile donatılmıştır.

360° dönebilme özelliğine sahip yapıştırma başlığı

Tek pimli ve çok pimli ejektör sisteminin birleşimi

Ekipman üzerinde ESD koruma soketi (bileklik bağlantısı için)

Cihaz üzerinde, diğer elektrikli cihazlara güç sağlamak için kullanılabilecek, emniyet kapağı bulunan bir adet 220V güç soketi bulunmaktadır.

Başlıca Teknik Özellikler

HY-LD512 Serisi Teknik Özellikleri
Sistem Fonksiyonu
Yonga Levha Uyumluluğu	8" / 12" gofretler
Verim (UPH)	Maks. 230 MS (kalıp boyutuna ve kurşun çerçeve taşıyıcısına bağlı olarak) / 14.000 UPH
Kalıp Bağlantı Doğruluğu	±20 µm
Kalıp Döndürme Doğruluğu	Çip boyutu ≥ 1 mm: ±1°Çip boyutu < 1 mm: ±3°
Desteklenen Süreçler	FOWLP, Kalıp Bağlama, Klips Bağlama
Cihaz Yapılandırması
Çip Boyutu Aralığı	0,25 × 0,25 mm – 10 × 10 mm
Maksimum Gofret Boyutu	12"
Maksimum Yonga Açısı Düzeltmesi	±180°
Çözünürlük	1 µm
Kurşun Çerçeve Taşıyıcı
Kurşun Çerçeve Uzunluğu	110 mm – 300 mm
Kurşun Çerçeve Genişliği	30 mm – 100 mm
Kurşun Çerçeve Kalınlığı	0,12 mm – 0,76 mm
Görüntü Tanıma Sistemi
Gri Tonlama Seviyeleri	256 seviyeli gri tonlama
Çözünürlük	656 × 492 piksel
Tanıma Doğruluğu	±0,025 mil @ 50 mil gözlem aralığı
Elektriksel Parametreler
Gerilim / Frekans	220V AC ±%5 / 50 Hz
Nominal Güç	2500 W
Basınçlı Hava Gereksinimi	0,5 MPa (min.)
Hava Tüketimi	40 L/dakika
Mekanik Boyutlar
Boyutlar (U) × W × H)	L 2300 × W 1400 × Yükseklik 1550 mm
Ağırlık	2000 kg

Müşteri Başvuru Örnekleri（Kalıp Bağlama İşlemi）

Ürün Detayları
