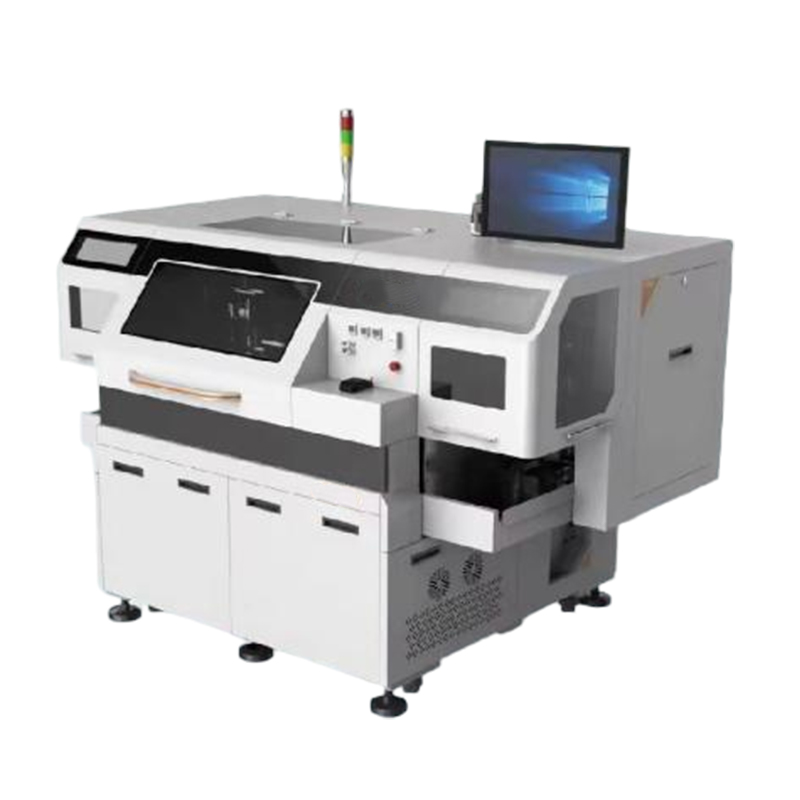

HY-LD512H Kalıp Bağlama Makinesi, gelişmiş IC paketleme uygulamaları için özel olarak tasarlanmış yüksek performanslı bir doğrusal kalıp bağlama makinesidir. Modern yarı iletken üretiminin zorlu gereksinimlerini karşılamak üzere tasarlanmıştır.
Marka :
HYRNUSÜrün No. :
HY-LD512HSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaYüksek Performanslı Seri Entegre Devre Paketleme için Doğrusal Kalıp Bağlama Cihazı
Ürün Tanıtımı
HY-LD512H Serisi Lineer Kalıp Bağlama Sistemi, olağanüstü yerleştirme doğruluğu, yüksek verimlilik ve geniş proses esnekliği sunarak hem seri üretim hem de yeni paketleme teknolojileri için ideal bir seçimdir. HY-LD512H'nin temelinde, düzgün, titreşimsiz hareket ve üstün konum stabilitesi sağlayan gelişmiş lineer motor mimarisi yer almaktadır. Bu, ±20 µm'lik bir kalıp bağlama doğruluğu ve hassas dönme kontrolü sağlar; açısal doğruluk, 1 mm'den büyük çipler için ±1° ve daha küçük cihazlar için ±3° içinde korunur. Bu hassasiyet, ince aralıklı ve yüksek yoğunluklu paketlerde güvenilir elektriksel performans ve proses verimi sağlamak için kritik öneme sahiptir.
Başlıca Teknik Özellikler
| HY-LD512H Serisi Teknik Özellikleri | |
| Sistem Fonksiyonu | |
| Yonga Levha Uyumluluğu | 8" / 12" gofretler |
| Verim (UPH) | 16.000 UPH / Maks. 230 MS (kalıp boyutuna ve kurşun çerçeve taşıyıcısına bağlı olarak) |
| Kalıp Bağlantı Doğruluğu | ±20 µm |
| Kalıp Döndürme Doğruluğu | Çip boyutu ≥ 1 mm: ±1°Çip boyutu < 1 mm: ±3° |
| Desteklenen Süreçler | FOWLP, Kalıp Bağlama, Klips Bağlama |
| Cihaz Yapılandırması | |
| Çip Boyutu Aralığı | 0,25 × 0,25 mm – 10 × 10 mm |
| Maksimum Gofret Boyutu | 12" |
| Maksimum Yonga Açısı Düzeltmesi | ±180° |
| Çözünürlük | 1 µm |
| Kurşun Çerçeve Taşıyıcı | |
| Kurşun Çerçeve Uzunluğu | 110 mm – 300 mm |
| Kurşun Çerçeve Genişliği | 30 mm – 100 mm |
| Kurşun Çerçeve Kalınlığı | 0,12 mm – 0,76 mm |
| Görüntü Tanıma Sistemi | |
| Gri Tonlama Seviyeleri | 256 seviyeli gri tonlama |
| Çözünürlük | 656 × 492 piksel |
| Tanıma Doğruluğu | ±0,025 mil @ 50 mil gözlem aralığı |
| Elektrik ve Pnömatik Özellikleri | |
| Gerilim / Frekans | 220V AC ±%5 / 50 Hz |
| Nominal Güç | 2500 W |
| Basınçlı Hava Gereksinimi | 0,5 MPa (minimum) |
| Hava Tüketimi | 40 L/dakika |
| Mekanik Boyutlar | |
| Boyutlar (U) × W × H) | L 2300 × W 1450 × Yükseklik 1550 mm |
| Ağırlık | 2200 kg |
Müşteri Başvuru Örnekleri（Kalıp Bağlama İşlemi）
