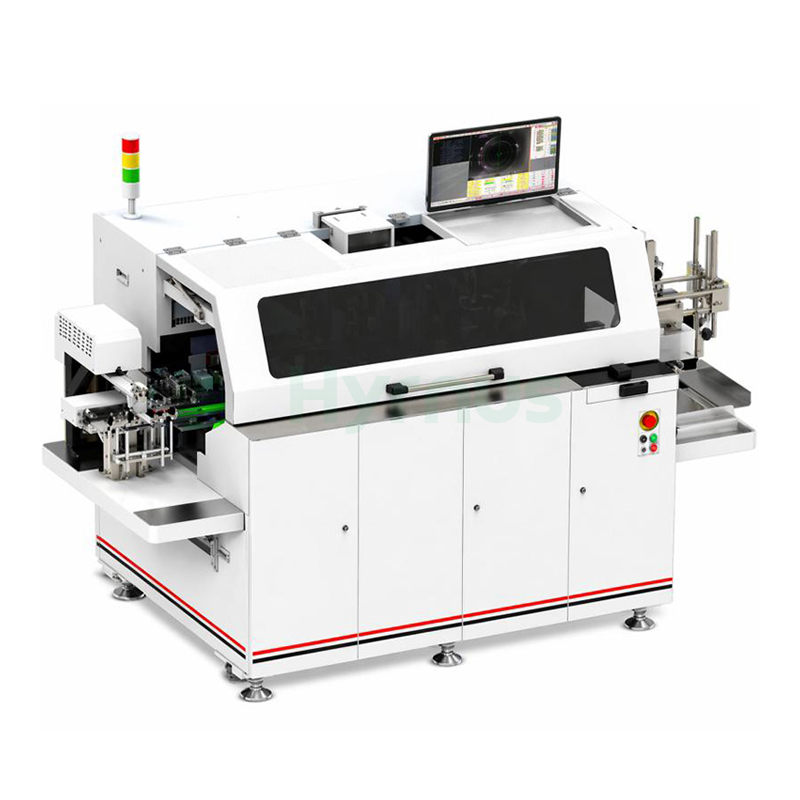

Çoklu Çipli Güç Cihazları için Tam Otomatik Çok Kafalı Yumuşak Lehimleme Kalıp Bağlama Cihazı

HY-MSD08/SD12 Kalıp Bağlayıcı±70 μm (MSD08) veya ±50 μm (SD12) XY yerleştirme hassasiyeti ve %2 (tek boşluk) ila %8,5 (toplam çip alanı) yumuşak lehim boşluğu oranı ile 3,0–5k UPH (MSD08) veya 6,0–8k UPH (SD12) verimlilik sunar. 0,5 × 0,5 mm ila 14 × 14 mm arası kalıp boyutlarını işler ve 0,1–1 mm kalınlığında, 105 mm genişliğe (SD12) kadar alt tabakaları destekler ve 50 μm'ye kadar ultra ince çip işleme özelliğine sahiptir. Başlıca avantajları arasında artırılmış verimlilik, kısaltılmış işlem döngüsü, iyileştirilmiş güvenilirlik ve verim, LVDT fonksiyonlu kendi geliştirdiği hassas bağlama kafası, doğrudan tahrikli ejektör, TMCS'li gizli ısıtma sistemi, ultra düşük oksijen içeriği kontrolü, harita fonksiyonu desteği ve çoklu wafer halka konfigürasyonları yer almaktadır. Makinenin boyutları 1.295 × 2.530 × 1.765 mm olup ağırlığı yaklaşık 2.000 kg'dır.

Teçhizat Özellik

Artan verimlilik

Kısaltılmış işlem döngüsü

Ürün güvenilirliği etkili bir şekilde iyileştirildi.

Ürün performansını ve verimliliğini etkili bir şekilde iyileştirdi.

LVDT fonksiyonlu, kendi geliştirdiğimiz hassas yapıştırma başlığı.

Doğrudan tahrikli çip çıkarıcı, ultra ince çip işleme

TMCS ile gizli ısıtma sistemini takip edin.

Ultra düşük oksijen içeriği kontrolünü izleyin.

İsteğe bağlı kompozit yükleme yöntemi

Harita işlevi desteklenmektedir.

Çoklu gofret halkası konfigürasyonları

Nokta yazma kilitleme yöntemi desteklenmektedir.

Teknik Özellikler

Parametre	HY-MSD08	HY-SD12
Verimlilik	3.0–5k* (nokta lehimleme, basınçlı kaynak + tek sıra kurşun çerçeve)	6.0–8k* (çift lehimleme + matris kurşun çerçeve PDFN-10R)
Lehim Kalınlığı	1 milyon – 3 milyon	1 milyon – 3 milyon
Zar Eğimi	≤2 mil (çip boyutu ≤150×150 mil)	≤2 mil (çip boyutu ≤150×150 mil)
Yumuşak Lehim Boşluğu	%2 (tek boşluk) – %8,5 (toplam çip alanı)	%2 (tek boşluk) – %8,5 (toplam çip alanı)
Yumuşak Lehim Kaplaması	%100	%100
XY Yerleştirme Doğruluğu	±2,7 mil (70 μm), ±2°	±1,9 mil (50 μm), ±2°
Ray Genişliği	70 mm	105 mm
Bağlantı Başlığı Yapılandırması	Standart yapıştırma başlığı	Yüksek performanslı yapıştırma başlığı
Malzeme Taşıma Yeteneği
Kalıp Boyutu	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm
Yüzey Boyutu		50 μm'ye kadar ultra ince çip işleme özelliği (isteğe bağlı)
Uzunluk	115 – 310 mm	115 – 310 mm
Genişlik	12 – 70 mm	12 – 105 mm
Kalınlık	0,1 – 1 mm	0,1 – 1 mm
Dergi Boyutu
Uzunluk	115 – 310 mm	115 – 310 mm
Genişlik	16 – 120 mm	16 – 120 mm
Yükseklik	68 – 160 mm	68 – 160 mm
Makinenin Boyutları ve Ağırlığı
G × U × Y	1.295 × 2.530 × 1.765 mm³	1.295 × 2.530 × 1.765 mm³
Ağırlık	Yaklaşık 2.000 kg	Yaklaşık 2.000 kg

Kullanım Şartları

Sıcaklık:28°C'nin altında

Nem:%30 – %70

Temiz oda:10.000. sınıf veya üzeri

Gerilim:Vakumlu lehim fırını hariç tüm ekipmanlar 220V ile çalışır (vakumlu lehim fırını 380V'tur).
