Tek Sıra Kurşunlu Çerçeveler İçin Yüksek Performanslı Yumuşak Lehim Kalıp Bağlayıcı (TO Package)

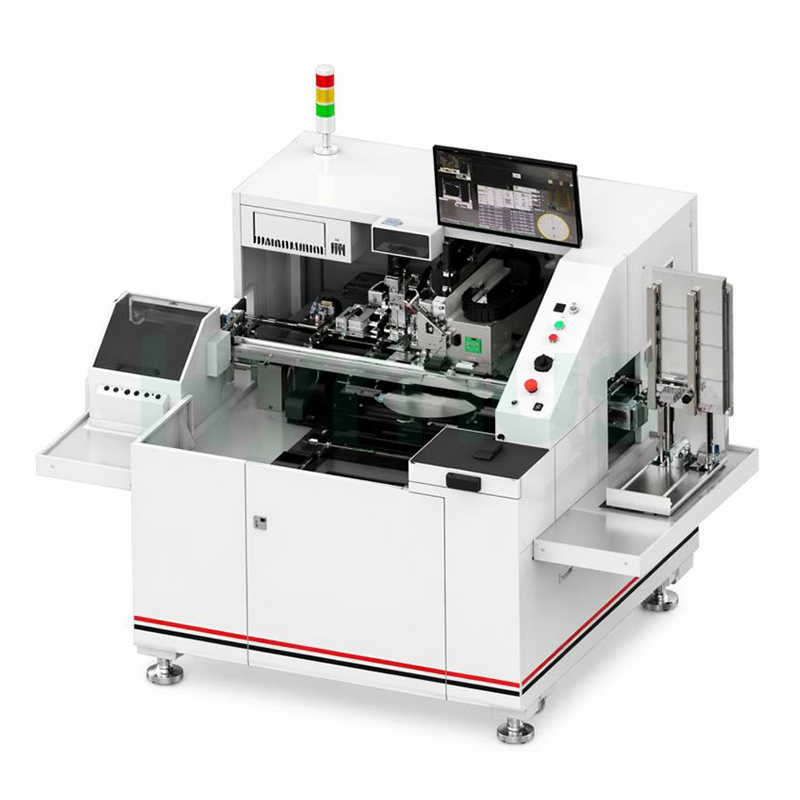

HY-SD8012 Dyani Bonder Equipment ile donatılmış birTüm hareket sistemleri, yüksek kalite kontrolünü korurken hassasiyet ve hızı sağlayan doğrudan tahrikli bir tasarıma sahiptir. Seri üç model sunmaktadır: HY-SD8012 (3–5k UPH, 70 mm hat genişliği, ±70 μm doğruluk, TO263/TO220/TO247/TO3P gibi tek sıralı kurşun çerçeveler için uygundur), HY-SD8012PLUS (5–7k UPH, TO252-4/TOLL-4/PDFN/SOP-8 gibi çok sıralı çerçeveler için çift lehim yazmayı destekler) ve HY-SD8012PLUS+ (6–9k UPH, TO252-6/8/TOLL/PDFN-12/IPM için yüksek performanslı bağlama başlığına sahip 105 mm hat genişliği). Tüm modeller, 0,5 × 0,5 mm ile 14 × 14 mm arasında değişen kalıp boyutlarını, %2 (tek boşluk) ile %5 (toplam çip alanı) arasında değişen yumuşak lehim boşluk oranı, %100 lehim kaplaması ve ≤2 mil kalıp eğimi ile işleyebilir. Başlıca özellikler arasında hassas sıcaklık kontrolü, kendi geliştirdiği hassas bağlama başlığı, ultra ince çip işleme için doğrudan tahrikli ejektör, TMCS'li gizli ısıtma sistemi, ultra düşük oksijen içeriği kontrolü, harita fonksiyonu desteği ve çoklu makine bağlantı özelliği yer almaktadır. Makine boyutları 1.900 × 1.200 × 1.700 mm olup ağırlığı yaklaşık 1.600 kg'dır.

Teçhizat Özellik

Doğrudan tahrikli kontrol sistemine sahip yüksek UPH

Hassas sıcaklık kontrol sistemi

Kendi geliştirdiği hassas yapıştırma başlığı

Doğrudan tahrikli çip çıkarıcı, ultra ince çip işleme

TMCS ile gizli ısıtma sistemini takip edin.

Ultra düşük oksijen içeriği kontrolünü izleyin.

İsteğe bağlı kompozit yükleme yöntemi

Aynı model için çoklu makine bağlantı çözümü

Mükemmel lehim kaplaması

Harita işlevi desteklenmektedir.

Çoklu gofret halkası konfigürasyonları

Nokta yazma kilitleme yöntemi desteklenmektedir.

Teknik Özellikler

Parametre	HY-SD8012	HY-SD8012PLUS	HY-SD8012PLUS+
Verimlilik	3–5k* (nokta lehimleme, basınçlı kaynak + tek sıra kurşun çerçeve)	5–7k* (çift lehimleme + matris kurşun çerçeve PDFN-10R)	6–9k* (çift lehimleme + matris kurşun çerçeve PDFN-10R)
Lehim Kalınlığı	1–3 milyon	1–3 milyon	1–3 milyon
Zar Eğimi	≤2 mil (çip boyutu ≤150×150 mil)	≤2 mil (çip boyutu ≤150×150 mil)	≤2 mil (çip boyutu ≤150×150 mil)
Yumuşak Lehim Boşluğu	%2 (tek boşluk) ve %5 (toplam çip alanı)	%2 (tek boşluk) ve %5 (toplam çip alanı)	%2 (tek boşluk) ve %5 (toplam çip alanı)
Yumuşak Lehim Kaplaması	%100	%100	%100
XY Yerleştirme Doğruluğu	±2,7 mil (70 μm), ±2°	±1,9 mil (50 μm), ±2°	±1,9 mil (50 μm), ±2°
Ray Genişliği	70 mm	70 mm	105 mm
Bağlantı Başlığı Yapılandırması	Standart yapıştırma başlığı	Standart yapıştırma başlığı	Yüksek performanslı yapıştırma başlığı
Malzeme Taşıma Yeteneği
Kalıp Boyutu	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm	0,5×0,5 – 14×14 mm
Yüzey Boyutu
Uzunluk	110–300 mm	110–300 mm	110–300 mm
Genişlik	12–70 mm	12–70 mm	12–105 mm
Kalınlık	0,1–1 mm	0,1–1 mm	0,1–1 mm
Dergi Boyutu
Uzunluk	115–310 mm	115–310 mm	115–310 mm
Genişlik	16–120 mm	16–120 mm	16–120 mm
Yükseklik	68–160 mm	68–160 mm	68–160 mm
Makinenin Boyutları ve Ağırlığı
G × D × Y	1.900 × 1.200 × 1.700 mm	1.900 × 1.200 × 1.700 mm	1.900 × 1.200 × 1.700 mm
Ağırlık	Yaklaşık 1.600 kg	Yaklaşık 1.600 kg	Yaklaşık 1.600 kg

Başvuru

Model	Ana Uygulama	Özellikler	Maksimum Ray Genişliği
HY-SD8012	Tek sıralı kurşun çerçeve paketleme (örneğin, TO263, TO220, TO247, TO3P, vb.)	Lehimleme, yazma ve bastırma işlevlerini destekler.	70 mm
HY-SD8012PLUS	Çok sıralı kurşun çerçeve ambalajı (örneğin, TO252-4, TOLL-4, PDFN, SOP-8, vb.)	Çift lehim yazma işlevini destekler.	70 mm
HY-SD8012PLUS+	Çok sıralı kurşun çerçeve ambalajı (örneğin, TO252-6/8, TOLL, PDFN-12, IPM, vb.)	Çift lehim yazma fonksiyonunu destekler; yüksek performanslı bağlantı başlığı ile donatılmıştır.	105 mm

Kullanım Şartları

Sıcaklık:28°C'nin altında

Nem:%30 – %70

Temiz oda:10.000. sınıf veya üzeri

Gerilim:Vakumlu lehim fırını hariç tüm ekipmanlar 220V ile çalışır (vakumlu lehim fırını 380V'tur).
