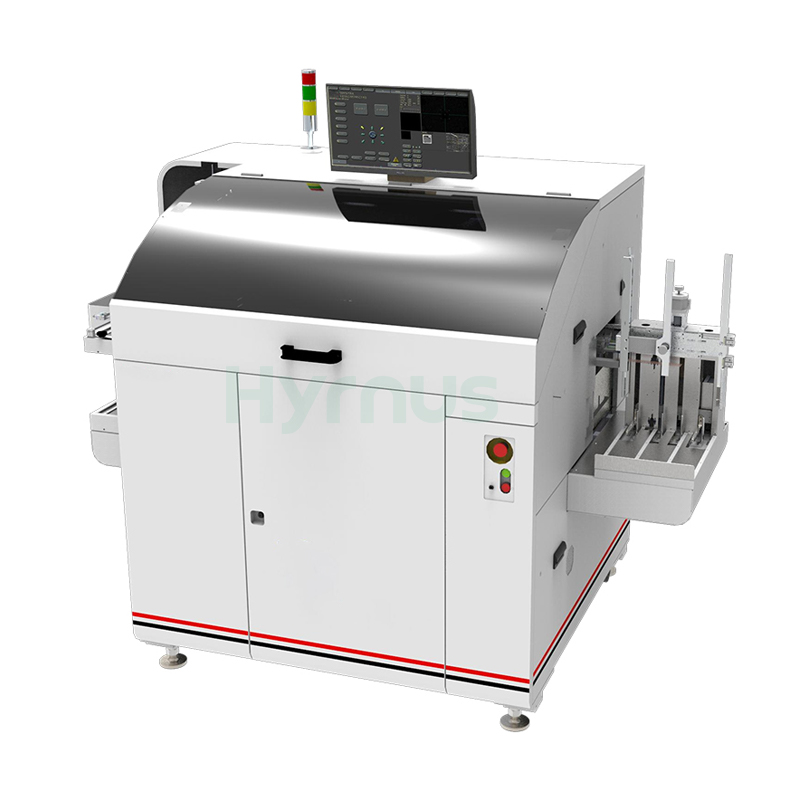

Genel Entegre Devreler için Yüksek Hızlı Gümüş Epoksi Kalıp Bağlayıcı

HY-SSD12 DÖrneğin, Ekipman Takın ±20 μm @ 3σ XY yerleştirme doğruluğu ve ±0,2° @ 3σ kalıp döndürme doğruluğu (1×1 mm'den büyük kalıplar için) veya ±1° @ 3σ kalıp döndürme doğruluğu (1×1 mm'den küçük kalıplar için) ile 20.000 UPH verim sağlar. <1×1 mm). Sistem, 0,25 × 0,25 mm ile 14 × 14 mm arasındaki kalıp boyutlarını işler ve 12 inç'e kadar wafer'ları destekler; 100–300 mm uzunluğunda, 15–100 mm genişliğinde ve 0,1–0,8 mm kalınlığında çerçeveleri barındırır; magazin boyutları ise 110–310 mm uzunluğunda, 20–110 mm bant genişliğinde ve 70–153 mm yüksekliğindedir. Mükemmel bir dağıtım kontrol sistemi ve ±1/4 piksel konum doğruluğu sağlayan çok grili desen tanıma sistemi ile donatılmış olan yapıştırma başlığı, 30–300 g arasında programlanabilir kuvvete sahiptir. 220V AC tek fazlı 50/60 Hz ile çalışan, 3000 W güç tüketen ve 500 L/dak akış hızında 6 bar basınçlı hava gerektiren HY-SSD12, 2.288 × 1.395 × 1.840 mm ölçülerinde ve 1.860 kg ağırlığındadır.

Teknik Özellikler

Sistem Yeteneği	UPH	20.000
	XY Yerleştirme Doğruluğu	±20 μm @ 3σ
	Kalıp Döndürme (Kalıp boyutu >1×1 mm)	± 0,2° @ 3 σ
	Kalıp Döndürme (Kalıp boyutu) <1×1 mm)	± 1°@ 3 σ
	Kalıp Boyutu (Standart)	0,25×0,25 ~ 14×14 mm²
	Çerçeve Boyutu - Uzunluk	100 – 300 mm
	Çerçeve Boyutu - Genişlik	15 – 100 mm
	Çerçeve Boyutu - Kalınlık	0,1 – 0,8 mm
	Dergi Boyutu - Uzunluk	110 – 310 mm
	Dergi Boyutu - Bant Genişliği	20 – 110 mm
	Dergi Boyutu - Yükseklik	70 – 153 mm
Bond Head Sistemi	Bond Baş Gücü	30–300 g (programlanabilir)
Yonga Levha Sistemi	Gofret Boyutu	12–8 inç
Desen Tanıma Sistemi	PR Sistemi	Çok gri PRS
	Konum Doğruluğu	±1/4 piksel
Tesis Gereksinimleri	Gerilim	220 VAC (tek fazlı)
	Sıklık	50/60 Hz
	Minimum Hava Basıncı	6 bar (87 PSI)
	Akış Hızı	500 LPM @ 6 bar
	Güç Tüketimi	3000 W
Boyutlar ve Ağırlık	G × D × Y	2.288 × 1.395 × 1.840 mm³
	Net ağırlığı	1.860 kg

Kullanım Şartları

Sıcaklık:28°C'nin altında

Nem:%30 – %70

Temiz oda:10.000. sınıf veya üzeri

Gerilim:Vakumlu lehim fırını hariç tüm ekipmanlar 220V ile çalışır (vakumlu lehim fırını 380V'tur).
