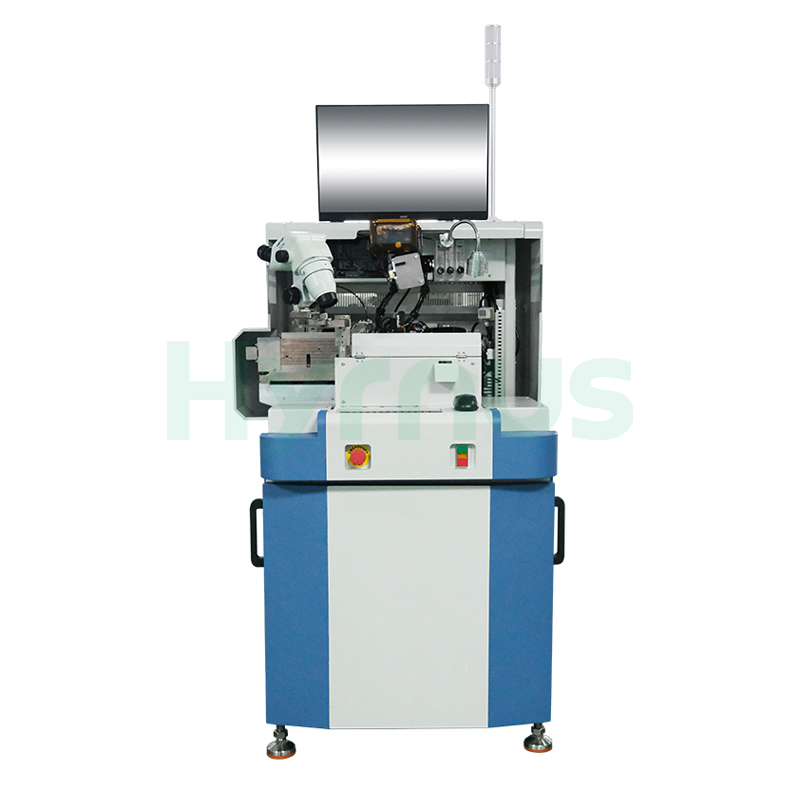

HY-WB700/HY-WB700P Tam Otomatik Bilyalı Tel Bağlama Makinesi Yüksek hassasiyetli yarı iletken paketleme uygulamaları için tasarlanmış standart bir düzlemsel tel bağlama sistemidir. Özelleştirilebilir rayları, fikstürleri ve magazinleri destekler. Çift frekanslı dönüştürücü, otomatik odaklı optik yol, gelişmiş hareket kontrolü ve çok aşamalı EFO sistemi ile donatılmış olup, istikrarlı, verimli ve son derece güvenilir bir bağlama performansı sağlar.
Marka :
HYRNUSÜrün No. :
HY-WB700 / HY-WB700PSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaSensörler, Lazerler ve Optik İletişim Cihazları için Tam Otomatik Tel Bağlama ve Top Bağlama Makinesi
Ürün Tanıtımı
HY-WB700/HY-WB700PTam Otomatik Bilyalı Tel Bağlama MakinesiGelişmiş yarı iletken paketleme uygulamaları için tasarlanmış yüksek hassasiyetli standart düzlemsel tel bağlama sistemidir. Çeşitli müşteri üretim gereksinimlerini karşılamak için rayların, fikstürlerin ve magazin sistemlerinin esnek bir şekilde özelleştirilmesini destekler. Makine, programlanabilir otomatik odaklı optik yol ve çift optik yol konfigürasyonu ile donatılmıştır ve bağlama işlemleri sırasında doğru hizalama ve kararlı görüntüleme sağlar. Çift frekanslı dönüştürücüsü ve yüksek güvenilirlikli hareket kontrol sistemi, tutarlı ultrasonik performans ve hassas tel bağlama kalitesi sunar.
Sistem, yüksek rijitliğe sahip XY tabla kılavuz rayı tasarımı ve sağlam iş parçası tutucu yapısıyla mekanik stabiliteyi ve uzun vadeli çalışma doğruluğunu önemli ölçüde artırır. Programlanabilir tam otomatik malzeme taşıma sistemi, üretim verimliliğini artırır ve manuel müdahaleyi azaltır. Ayrıca, PR Look Ahead fonksiyonu, daha hızlı ve sorunsuz desen tanıma ve yörünge yürütme olanağı sağlar. Çok kanallı, çok aşamalı elektronik alev söndürme (EFO) sistemi, güvenilir kablo sonlandırması sağlayarak HY-WB700/HY-WB700P'yi yüksek hacimli, yüksek güvenilirlik gerektiren üretim ortamları için uygun hale getirir.
Özellikler
| HAYIR. | Özellik |
| 1 | Programlanabilir otomatik odaklama optik yolu / çift optik yol |
| 2 | Çift frekanslı dönüştürücü |
| 3 | Programlanabilir tam otomatik malzeme taşıma sistemi |
| 4 | Yüksek rijitliğe sahip iş parçası tutucu tasarımı |
| 5 | Yüksek güvenilirlik sağlayan hareket kontrol sistemi |
| 6 | Benzersiz yüksek rijitliğe sahip XY tabla kılavuz ray sistemi |
| 7 | PR İleriye Bakış fonksiyonu |
| 8 | Çok kanallı, çok aşamalı elektronik alev söndürme (EFO) sistemi |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | İş Tutucu (Özelleştirilebilir) | |
| 2. | İş Tutucu Z Seyahati | 13 mm |
| 3. | Isıtıcı Sıcaklığı | Oda sıcaklığı ~ 300°C |
| 4. | İş parçası tutucu XY aralığı | 73 mm × 100 mm |
| 5. | İşletim Sistemi | Windows |
| 6. | Bağ Kurma Seyahati | 60 mm × 90 mm |
| 7. | Minimum Bond Ped Eğimi | 45 μm |
| 8. | Bağlanma Doğruluğu | ±2 μm @ 3σ |
| 9. | Tel Çapı | 18 μm ~ 50 μm |
| 10. | Maksimum Kablo Uzunluğu | 7 mm |
| 11. | Minimum Döngü Yüksekliği | 60 μm |
| 12. | Döngü Yüksekliği Doğruluğu | ±25,4 μm |
| 13. | Tel Salıncak | ±25 μm |
| 14. | Döngü Kontrolü | Tamamen programlanabilir |
| 15. | Optik Yol (İsteğe Bağlı) | 2~4 / 1.6~3.6 sürekli zoom, programlanabilir otomatik odaklama |
| 16. | Standart Bağlama Hızı | 45 ms/tel döngü süresi |
| 17. | Otomatik Odaklama Mesafesi (Z) | 4 mm |
| 18. | Çip Açısı Toleransı | Dönme ±45° |
| 19. | Çip Konum Toleransı | X: ±190 μm, Y: ±140 μm |
| 20. | Bağlayıcı Güç | 0~360 g |
| 21. | Ultrasonik Güç | 0~2 W |
| 22. | Basınçlı Hava İhtiyacı | 0,35~1 MPa, Φ10 hava bağlantı parçası |
| 23. | Giriş Gerilimi | AC 220V ± %10 (50 Hz) |
| 24. | Nominal Hava Tüketimi | 150 L/dak @ 0,5 MPa |
| 25. | Ağırlık | Net ağırlık: 650 kg |
| 26. | Döngü Modları | Q döngüsü / S döngüsü / BGA-Büküm |
| 27. | Maksimum Boyutlar (G×D×Y) | 1300 × 1000 × 1700 mm |
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Ortam Sıcaklığı (Oda Sıcaklığı) | 15°C ~ 30°C |
| 2. | Ortam Bağıl Nem | %30 ~ %60 (yoğuşma yok) |
| 3. | Titreşim | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 4. | Güç Gereksinimleri | 1. 220V AC ± %10 |
| 2. Güç ≥ 2000W | ||
| 3. Frekans: 50Hz ± 1Hz | ||
| 5. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 6. | Diğerleri | - Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun. |
| - Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir. | ||
| - Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın. | ||
| - Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının. | ||
| 7. | Gerilim | 220V ± %10 |
| 8. | Sıklık | 50/60Hz |
| 9. | Topraklama | Topraklanmış olmalıdır. |
| 10. | Güç | ≥2000W |
| 11. | Arayüz Spesifikasyonu | 10A, Tek fazlı 3 telli |
Ürün Detayları
HY-WB250M /HY-WB250PM Bilyalı Kama Bağlama Makinesi Hibrit devrelerde, COB modüllerinde, MCM'lerde, MEMS'lerde, RF, optoelektronik, mikrodalga ve otomotiv elektronik cihazlarında dahili kablo bağlantısı için tasarlanmıştır. 200 mm'den küçük ürünleri destekler, farklı boşluk derinliklerine uyum sağlar ve güvenilir yapıştırma performansı için kararlı ultrasonik çıkış sunar.
HY-BW830 Wire BonderBu, öncelikle bataryalar ve bara hatları arasındaki bağlantı için kullanılan ve 125–500 μm çapındaki alüminyum telleri destekleyen, güç modülü montajı için tasarlanmış bir alüminyum tel bağlama sistemidir.
HY-HW3741A Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı Döner yapıştırma başlığı, otomatik dijital frekans takibi, hassas basınç kontrolü, gelişmiş görüntü tanıma ve kapalı devre hareket kontrolü özelliklerine sahiptir.
HY-HW3850 Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı TO-220, TO-247, TO-252, TO-251 ve TO-263 gibi güç yarı iletken paketlerinin yüksek verimli tel bağlaması için tasarlanmıştır. Çift bağlama başlığı, PR görsel konumlandırma ve otomatik yükleme ve boşaltma özelliklerine sahip olup, 125 ila 500 μm arasındaki alüminyum tel çaplarını destekleyerek seri üretim için doğru, istikrarlı ve tutarlı bağlama sağlar.
HY-HW3200 Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı MOSFET'ler, yüksek güçlü transistörler, diyotlar, tristörler ve güç modülleri gibi güç yarı iletken cihazlarının dahili tel bağlaması için tasarlanmıştır. Hassas hareket kontrolü, ayarlanabilir bağlama parametreleri, kararlı ultrasonik çıkış ve 1-6 bağlama noktası desteği ile güvenilir bağlama kalitesi ve verimli çalışma sağlar.
HY-WB300 Tel Bağlama Makinesi, gelişmiş yarı iletken paketleme için tasarlanmış, yüksek hassasiyetli, tam otomatik bir tel bağlama sistemidir. SOT, SOP, MEMS, DFN, QFN, SiP ve altın, bakır, gümüş, paladyum kaplı bakır, alaşımlı teller ve daha fazlasıyla uyumlu çeşitli paketleme biçimlerini destekler.
HY-WB200 Tel Bağlama Cihazı, SOT, SOP, MEMS, DFN, QFN, SiP ve çeşitli paket formlarını destekleyen, altın, bakır, gümüş ve alaşımlı tellerle uyumlu, yüksek hassasiyetli otomatik bir tel bağlama sistemidir.
HY-RW4000 Hassas Yarı İletken Tel Yeniden Bağlama MakinesiPCB (baskılı devre kartı) üreticileri için özel olarak tasarlanmış uzmanlaşmış bir makinedir. yeniden bağlama devre kartları.
