Marka :
HYRNUSÜrün No. :
HY-HW300Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :

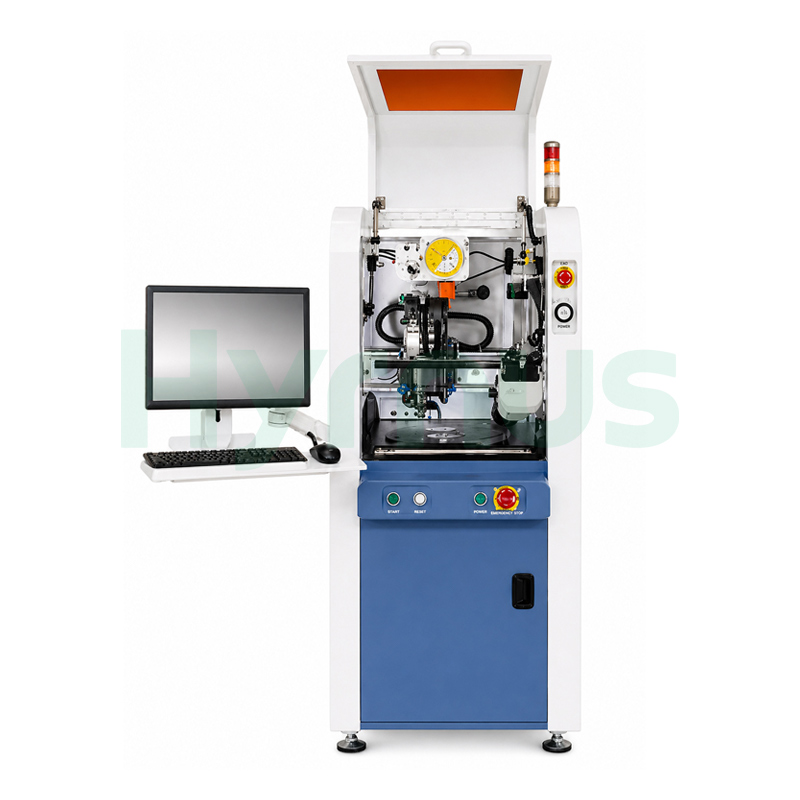

ChinaTam Otomatik Ağır Hizmet Tipi Tel Bağlama Güç Modülü Tel Bağlama Makinesi
Ürün Tanıtımı
HY-HW300 Tam OtomatikAğır Tel Bağlayıcı Bu ürün, özel elektronik bileşenlerin üretiminde çiplerin dahili pin ara bağlantı işlemleri için özel olarak tasarlanmıştır ve elektronik bileşen üretiminde kilit ekipmanlardan biri olarak kabul edilmektedir. Başlıca kullanım alanları arasında yeni enerji araçları ve elektrikli bisikletler gibi uygulamalar için güç modülleri; rüzgar enerjisi üretim ve dönüştürme modülleri; güneş enerjisi üretim, dönüştürme ve depolama modülleri; lityum pil güç sistemleri; raylı ulaşım sistemleri; tıbbi ve havacılık güç kaynağı modülleri, ayrıca otomotiv bileşenleri, dönüştürücüler ve diğer ilgili uygulamalar yer almaktadır.
Ekipman Performansı
| HAYIR. | Özellik |
| 1 | Otomatik gerçek zamanlı kaynak deformasyonu izleme, doğrudan kaynak durumu geri bildirim kontrolü sağlar. |
| 2 | Gerçek zamanlı ultrasonik enerji izleme, kaynak enerjisi geri besleme kontrolü sağlar. |
| 3 | Sabit uzunluk ve sabit yükseklik döngü kontrol özelliğini destekler. |
| 4 | Tahribatsız çekme testi özelliğini destekler. |
| 5 | Ön ve arka kesme bıçaklarının kolayca değiştirilmesi |
| 6 | Aktif kesme modunu destekleyerek kesme derinliğinin istikrarlı ve hassas kontrolünü sağlar. |
| 7 | Ses bobini tel kelepçesini destekler. |
| 8 | Otomatik kuvvet kalibrasyonunu destekler. |
| 9 | Yüksek çözünürlüklü yapıştırma başlığı bakım görüntüsü yardımcı aracı |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | Bağlanma Doğruluğu | ±5 μm @ 3σ |
| 2. | Bağlayıcı Güç | 50~1500 g |
| 3. | Bağlanma Alanı | X: 305 mm, Y: 457 mm, ±220° dönüş |
| 4. | Kılcal Damar Uzunluğu | 2,5 inç, 2 inç |
| 5. | Z Seyahat Aralığı | 50 mm, 0,1 μm çözünürlük |
| 6. | Kablo Tipleri | Alüminyum tel (100~500 μm), Bakır tel (100~300 μm) |
| 7. | Ultrasonik Transdüser | Frekans: 60 kHz; Güç: 0~60 W, kademeli esnek uygulama yeteneği |
| 8. | Bağlanma Hızı | ≥ 1,2 tel/s |
| 9. | Döngü Kontrolü | Tamamen programlanabilir |
| 10. | İşletim Sistemi | Windows 10 |
| 11. | Boşluk Derinliği Aralığı | Maks. 35 mm |
| 12. | Ekipman Net Ağırlığı | Yaklaşık 1200 kg |
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Ayak izi (G×D×Y) | ≤1000 × 1500 × 1700 mm (monitör alanı hariç) |
| 2. | Ekipman Ağırlığı | Yaklaşık 1200 kg |
| 3. | Ortam Sıcaklığı | Normal oda sıcaklığı (20°C ~ 26°C); yüksek sıcaklıkta çalışma ekipmanın kullanım ömrünü etkileyecektir. |
| 4. | Basınçlı Hava İhtiyacı | 0,4~0,8 MPa, akış hızı >150 L/dak (kuru arıtma, toz giderme, yağ-su ayrımı) |
| Kalan yağ içeriği: 0,01 ppm; Filtrasyon: 0,01 μm'den büyük parçacıklar; Düşük çiğlenme noktası sıcaklığı: -20°C | ||
| 5. | Ortam Nem Oranı | ≤%60 bağıl nem |
| 6. | Ortam Titreşimi | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 7. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 8. | Diğerleri | - Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun. |
| - Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir. | ||
| - Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın. | ||
| - Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının. | ||
| 9. | Gerilim | AC 220V ± 10% |
| 10. | Sıklık | 50/60 Hz |
| 11. | Topraklama | Topraklanmış olmalıdır. |
| 12. | Güç | ≥ 1000 W |
| 13. | Arayüz Spesifikasyonu | 10A, Tek fazlı 3 telli |
Ürün Detayları
HY-WB250M /HY-WB250PM Bilyalı Kama Bağlama Makinesi Hibrit devrelerde, COB modüllerinde, MCM'lerde, MEMS'lerde, RF, optoelektronik, mikrodalga ve otomotiv elektronik cihazlarında dahili kablo bağlantısı için tasarlanmıştır. 200 mm'den küçük ürünleri destekler, farklı boşluk derinliklerine uyum sağlar ve güvenilir yapıştırma performansı için kararlı ultrasonik çıkış sunar.
HY-BW830 Wire BonderBu, öncelikle bataryalar ve bara hatları arasındaki bağlantı için kullanılan ve 125–500 μm çapındaki alüminyum telleri destekleyen, güç modülü montajı için tasarlanmış bir alüminyum tel bağlama sistemidir.
HY-HW3741A Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı Döner yapıştırma başlığı, otomatik dijital frekans takibi, hassas basınç kontrolü, gelişmiş görüntü tanıma ve kapalı devre hareket kontrolü özelliklerine sahiptir.
HY-HW3850 Otomatik Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı TO-220, TO-247, TO-252, TO-251 ve TO-263 gibi güç yarı iletken paketlerinin yüksek verimli tel bağlaması için tasarlanmıştır. Çift bağlama başlığı, PR görsel konumlandırma ve otomatik yükleme ve boşaltma özelliklerine sahip olup, 125 ila 500 μm arasındaki alüminyum tel çaplarını destekleyerek seri üretim için doğru, istikrarlı ve tutarlı bağlama sağlar.
HY-HW3200 Ultrasonik Ağır Alüminyum Tel Kama Bağlayıcı MOSFET'ler, yüksek güçlü transistörler, diyotlar, tristörler ve güç modülleri gibi güç yarı iletken cihazlarının dahili tel bağlaması için tasarlanmıştır. Hassas hareket kontrolü, ayarlanabilir bağlama parametreleri, kararlı ultrasonik çıkış ve 1-6 bağlama noktası desteği ile güvenilir bağlama kalitesi ve verimli çalışma sağlar.
HY-WB300 Tel Bağlama Makinesi, gelişmiş yarı iletken paketleme için tasarlanmış, yüksek hassasiyetli, tam otomatik bir tel bağlama sistemidir. SOT, SOP, MEMS, DFN, QFN, SiP ve altın, bakır, gümüş, paladyum kaplı bakır, alaşımlı teller ve daha fazlasıyla uyumlu çeşitli paketleme biçimlerini destekler.
HY-WB200 Tel Bağlama Cihazı, SOT, SOP, MEMS, DFN, QFN, SiP ve çeşitli paket formlarını destekleyen, altın, bakır, gümüş ve alaşımlı tellerle uyumlu, yüksek hassasiyetli otomatik bir tel bağlama sistemidir.
HY-RW4000 Hassas Yarı İletken Tel Yeniden Bağlama MakinesiPCB (baskılı devre kartı) üreticileri için özel olarak tasarlanmış uzmanlaşmış bir makinedir. yeniden bağlama devre kartları.
