Gelişmiş yarı iletken paketleme için yüksek hızlı ve yüksek hassasiyetli ultra ince kalıp bağlama cihazı

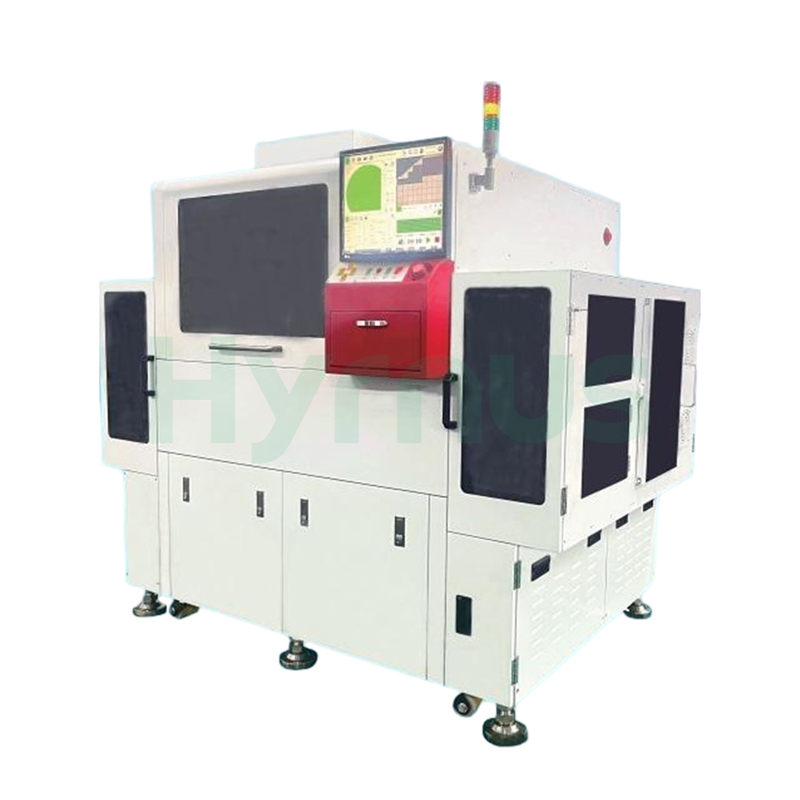

HY-DP200 Kalıp Bağlama Makinesi Epoksi yapıştırma için 6K UPH ve DAF yapıştırma için 3.5K UPH işlem kapasitesi sunan sistem, yapıştırma doğruluğu ±10 µm (X/Y) ve ±0.1° (θ), epoksi yapıştırma doğruluğu ise ±20 µm (X/Y) ve ±1.0° (θ) değerlerine sahiptir. Sistem, 0,5 mm ile 20 mm arasındaki kalıp boyutlarını destekler, otomatik teta hizalama ve otomatik genişletme fonksiyonlarıyla 8" ve 12" wafer'ları işler ve 300 mm uzunluğa kadar substratları destekler. 5 megapiksel (2048 × 2048 piksel) bir görüntüleme kamerası ve 256 seviyeli gri tonlamalı desen tanıma özelliğiyle donatılmış olup, 20 × 20 mm'lik bir görüş alanında ±4 piksel konum doğruluğu ve ±0.01° açısal doğruluk elde eder. Bağlantı başlığı, yük hücresi otomatik kalibrasyonu, ön/son görsel inceleme ve Z seviyesi otomatik kalibrasyonu ile 0,5N ile 30N (isteğe bağlı) arasında bağlantı kuvveti sağlar. Yaklaşık 2,2 kW güç tüketimiyle 200–240V ±10% tek fazlı 50/60Hz AC ile çalışan cihaz, 5 kgf/cm²'nin üzerinde basınçlı hava ve -750 mmHg'nin altında vakum gerektirir. 2200 mm × 1460 mm × 1800 mm (FFU ile birlikte) boyutlarında ve yaklaşık 2300 kg ağırlığında olan HY-DP200, 1000 sınıfı temiz ortamda 120 dakika MTBA ve 168 saat MTBF ile yüksek güvenilirlik sunarak, yüksek hacimli üretimde hassas kalıp bağlantısı için ideal bir çözümdür.

Başlıca Teknik Özellikler

HY-DP200 Serisi Teknik Özellikleri
Sistem Verimliliği	UPH
	DAF: 3.5K UPH, Epoksi: 6K UPH
Başvuru Paketi		IC, LSI, BGA, CSP, QFN, NAND Flash, Mobil DRAM, eMMC, SiP, Küçük Kalıp
Sistem Yeteneği	Epoksi Bağlanma Doğruluğu	X/Y: ±20 µm, θ: ±1.0°
	Tahvil Doğruluğu	X/Y: ±10 µm, θ: ±0.1°
	MTBA	120 dakika
	MTBF	168 saat
	Temiz Sınıf	1000 Sınıfı
	Kontrol	PC tabanlı
	Bağlanma Yöntemi	Epoksi Macun ve DAF
Malzeme Taşıma Yeteneği	Kalıp Boyutu	0,5 - 20 mm
	Alt tabaka	Uzunluk: 100 - 300 mm; Genişlik: 50 - 100 mm
	Dergi	Uzunluk: 110 - 320 mm; Genişlik: 40 - 110 mm; Yükseklik: 100 - 190 mm
Yonga Levha Sistemi	Yonga Levha İşleme	8", 12"
	Otomatik Teta Hizalama	360° Dönme
	Otomatik Genişleyen	10 mm
Bond Head	Bond Gücü	0,5 - 5N ±%15, 5 - 30N ±%5 (30N'ye kadar: isteğe bağlı)
	Bağlantı Başlığı Ekseni	XYZ-Teta Ekseni (Tek)
Ölçme ve Muayene Sistemi	Özellikler	Yük hücresi reedback'inin otomatik kalibrasyonunu zorla, Ön/Son Görsel Muayene Z seviyesi otomatik kalibrasyonunu ayarla.
Desen Tanıma Sistemi	PR Sistemi	256 Gri Seviyesi
	Kamera	5 megapiksel görüş kamerası (2048 × 2048)
	FOV	20 × 20 mm
	Konum Doğruluğu	±4 piksel
	Açısal Doğruluk	±0,01°
Elektriksel Parametreler	Gerilim	AC 200~240V ±%10
	Sıklık	Tek fazlı 50/60Hz
	Sıkıştırılmış Hava	5 kgf/cm'nin üzerinde²
	Vakum	-750 mmHg altında
	Güç Tüketimi	Yaklaşık 2,2 kW
Boyut/Ağırlık (Tahmini)	Boyutlar (G) × D × H)	2200 × 1460 × 1800 mm (FFU 115H ile)
	Net ağırlığı	Yaklaşık 2300 kg
