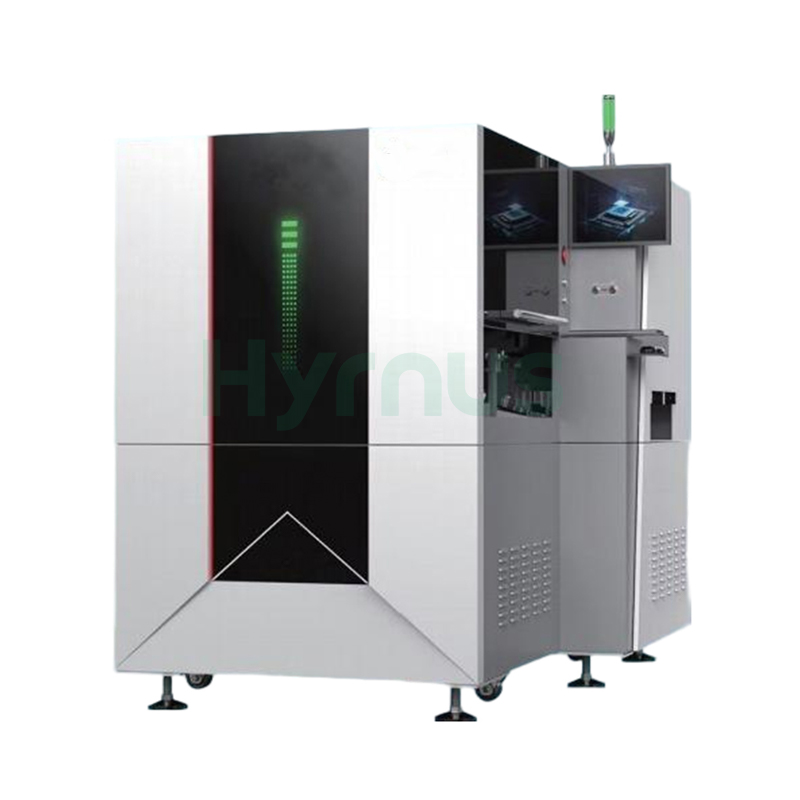

LED için Yüksek Hassasiyetli Kalıp Sıralama ve Yerleştirme Makinesi

 Yüksek Hassasiyetli Kalıp Sıralama ve Yerleştirme Makinesimakine LED için

Ürün Tanıtımı

HY-LD600 Kalıp Bağlayıcı 1212 ve daha büyük boyutlardaki SMD bileşenlerini destekleyen sistem, saatte maksimum 120.000 adet yerleştirme hızı ve saatte ≥90.000 adet gerçek tek makine verimliliği sunarken, yerleştirme hassasiyeti ±0,1 mm ve ilk geçiş verimi ≥%90'dır. Sistem, çift Z eksenli özelleştirilmiş bir alma kafasına, 350 × 350 mm kart boyutu kapasitesine ve 2 besleme hattı boyunca titreşimli plaka toplu malzeme besleme mekanizmasına sahiptir; bu da LED bileşenlerinin bantlanmasına gerek kalmamasını ve malzeme maliyetlerinin önemli ölçüde azaltılmasını sağlar. MARK hizalama ve alt taraftan uçuş içi görüntüleme ile donatılmış olan görüntüleme sistemi, çip başına 0,045 saniyelik optimum temas süresine ulaşır. 220V / 50 Hz ile çalışan, 2,65 kW nominal güce sahip, 0,45–0,5 MPa hava besleme basıncı gerektiren ve 1900 × 1620 × 1800 mm boyutlarında, 1850 kg ağırlığında olan bu makine, kullanıcı dostu çift dilli arayüzü, esnek üretim hattı konfigürasyonu ve kolay bakım tasarımıyla LED ekran modülü üretimi için uygun maliyetli, yüksek hızlı ve yüksek hassasiyetli bir çözüm sunmaktadır.

Ekipman Özellikleri

1212 ve üzeri özelliklere sahip bileşenleri destekler.

Üretim hattı kalite kontrolünde ilk geçiş verimliliğini etkili bir şekilde ≥%90'a çıkarır.

≤ ±0,1 mm

Saatte 120.000 adede kadar

≥ 90.000 Adet/saat

Esnek üretim hattı kurulumuna olanak sağlar.

Kullanıcı dostu, iki dilli (Çince/İngilizce) arayüz ve basit programlama.

Bakımı kolay tasarım, basitleştirilmiş bakım sağlar.

Teknik Özellikler

Öğe	Özellikler
Pikap Kafası	1 Set: PCB için özel olarak tasarlanmıştır (Çift Z ekseni)
Maksimum Bileşen Yüksekliği	10 mm
Tahta Boyutu (G)×D)	350 × 350 mm
Besleme Şeritleri	2 × Titreşimli Plakalı Dökme Malzeme Besleme Mekanizması
Bileşen Tedarik Yapılandırması	Titreşimli Plakalı Dökme Malzeme Besleme Mekanizması
Görsel Sistem	MARK Hizalama + Alt Taraftan Uçuş Sırasında Görüntüleme
Optimum Taktik Süresi	0,045 saniye/çip
En İyi CPH (Saat Başına Bileşen)	120.000 adet/saat
Ekipman Seri Bağlantısı (Verimlilik)	≥ Saatte 90.000 adet (Örnek: Sıra halinde 8 makine)
Toplam Verim	≥ %90
SMD Bileşen Boyut Aralığı	1212 ve Üzeri
Yerleştirme Doğruluğu	±0,1 mm
Güç Kaynağı	220 V, 50 Hz
Nominal Güç	2,65 kW
Hava Besleme Basıncı	0,45–0,5 MPa
Dış Boyut (L) × W × H)	1900 × 1620 × 1800 mm
Makine Ağırlığı	1850 kg
Gürültü Seviyesi (5 Dakika Üzerinden Ortalama)	70 dB
Diğer	Ürün gerçek haline bağlıdır.
