Güç Devreleri için Yüksek Hassasiyetli Dağıtım ve Kalıp Bağlama Makinesi

 Güç Devreleri için Yüksek Hassasiyetli Dağıtım ve Kalıp Bağlama Makinesi

Ürün Tanıtımı

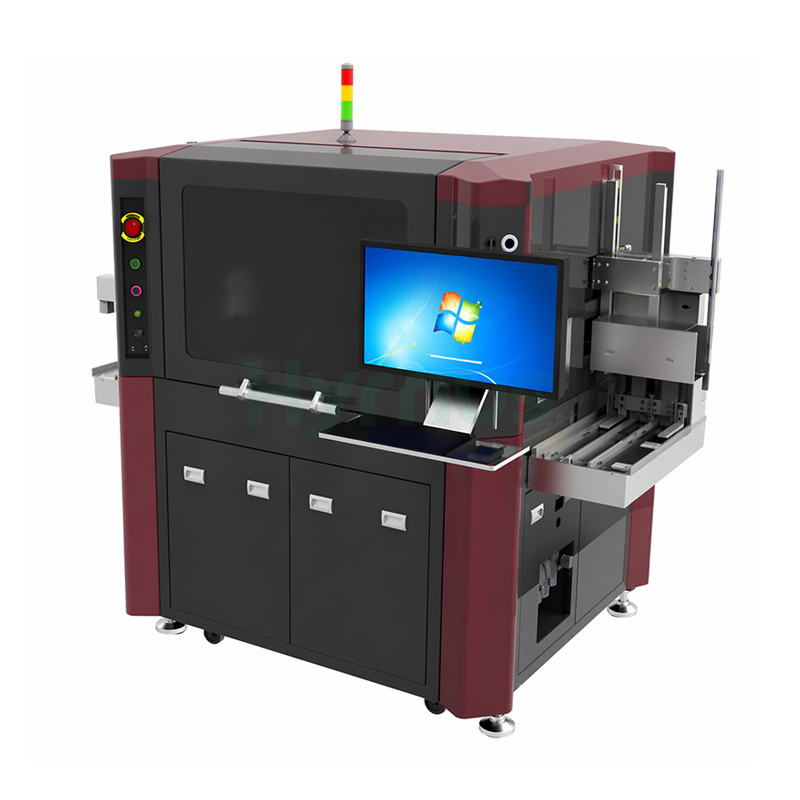

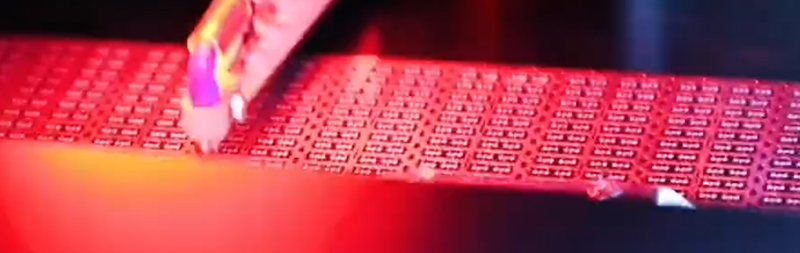

HY-GD08 Kalıp Bağlayıcı 120 ms'lik bir çevrim süresi ve saatte 28 bin adet işlem hacmi elde eden bu cihaz, ±30 μm X/Y konumlandırma doğruluğu ve ≤ ±3° dönüş doğruluğu sunar. Sistem, 0,25 × 0,25 mm ile 5 × 5 mm arasında çip boyutlarına ve ≥100 μm çip kalınlığına sahip 8 inçlik wafer'ları işleyebilir; 180–300 mm uzunluğunda, 28–100 mm genişliğinde ve 0,1–1 mm kalınlığında kurşun çerçeveleri barındırabilir; magazin boyutları ise 310 mm uzunluğa ve 155 mm yüksekliğe kadar çıkabilir. 16 × 16 mm aralığında 1/2 piksel (3,4 μm) tanıma doğruluğuna sahip ve 256 gri tonlama seviyesi sunan 720 × 540 piksellik bir kamera ile donatılmış olan sistem, 30–250 g mekanik dağıtım kuvvetine sahip tek bir döner kollu yapıştırıcı başlığına sahiptir ve pnömatik veya sıvı dağıtım modlarını destekler. 220V / 50Hz'de 1,2 kW nominal güç ve 10 L/dak hava tüketimi (harici vakum ile) ile çalışır. 330 L/dak (olmadan), X8 Plus otomatik yapıştırıcı beslemesi, otomatik kalibrasyon, çerçeve algılama, magazin yükleme, wafer algılama ve 360° wafer döndürme özelliklerini içererek, gümüş epoksi veya yalıtım yapıştırıcısı işlemlerini kullanan orta ila yüksek hacimli hassas montaj için güvenilir ve yüksek verimli performans sunar.

Teknik Özellikler

Model	X8 Plus	X12 Plus	X8-L	X12-L	E8
İşletim Sistemi	Windows 7	Windows 7	Windows 7	Windows 7	Windows 7
Çevrim Süresi	120 ms	140 ms	240 ms	240 ms	90 ms
UPH	28K	25.000	15K	15K	40.000
X/Y Konum Doğruluğu	±30 μm	±30 μm	±25 μm	±25 μm	±30 μm
Dönme Doğruluğu	≤ ±3°	≤ ±3°	≤ ±2°	≤ ±2°	≤ ±3°
Gofret Boyutu	8"	12"	8"	12"	8"
Çip Boyutu	0,25×0,25 ~ 5×5 mm				0,15~1 mm
Cips Kalınlığı	≥ 100 μm	≥ 100 μm	≥ 100 μm	≥ 100 μm	—
Kurşun Çerçeve Boyutu	180~300 × 28~100 mm				—
Kurşun Çerçeve Kalınlığı	0,1~1 mm				—
Dergi Boyutu	190~310 mm				190~290 mm
Dergi Genişliği	32~110 mm				32~95 mm
Dergi Yüksekliği	100~155 mm				—
Kamera Pikseli	256 gri tonlama				—
Görüntü Çözünürlüğü	720×540 Piksel		1280×1024 Piksel		720×540 Piksel
Tanıma Doğruluğu	1/2 Piksel (3,4 μm)		1/2 Piksel (2,4 μm)		1/2 Piksel (3,4 μm)
Tanıma Aralığı	16×16 mm				—
Yapışkan Kafa	Tek başlı (salıncak kollu)		Doğrusal tip		Çift başlı (döner kollu)
Dağıtım Kuvveti	30–250 g (mekanik)		20–250 g (programlanabilir)		30–250 g (mekanik)
Dağıtım Yöntemi	Yüzey dağıtımı				—
Pompa Tipi	3 tür		Çift pompa		Çift pompa
Dağıtım Modu	Pnömatik / Sıvı dağıtımı				Kapsülleme
Çerçeve Sabitleme	Basınç / Vakum adsorpsiyonu				—
Otomatik Tutkal Besleme Sistemi	Desteklendi				—
Otomatik Kalibrasyon					Desteklenmiyor
Çerçeve Algılama					—
Şarjör dolduruluyor.					—
Yonga Levha Tespiti					—
Gofret Boyutu	8"	12"	8"	12"	8"
Gofret Çerçeve Boyutu	220×220 mm	320×320 mm	220×220 mm	320×320 mm	230×230 mm
Yonga Genişletme	Otomatik				Yüzük tipi
Yonga Döndürme	360°				—
Vuruş Aralığı	0–4 mm				—
İğne Ayarı	Elektrik				Manuel
Çok eksenli	Desteklendi				—
Güç Kaynağı	220V / 50Hz				—
Sıkıştırılmış Hava	0,6–1,0 MPa				—
Vakum	-0,6 ~ -1,0 kPa				—
Nominal Güç	1,2 kW	1,5 kW	1,0 kW	1,2 kW	1,5 kW
Hava Tüketimi	10 L/dak (harici vakum ile) / 330 L/dak (vakumsuz)				10 L/dak / 420 L/dak
