Optik Cihazlar için Yüksek Hassasiyetli Ultrasonik Tel Bağlama Makinesi

Ürün Tanıtımı

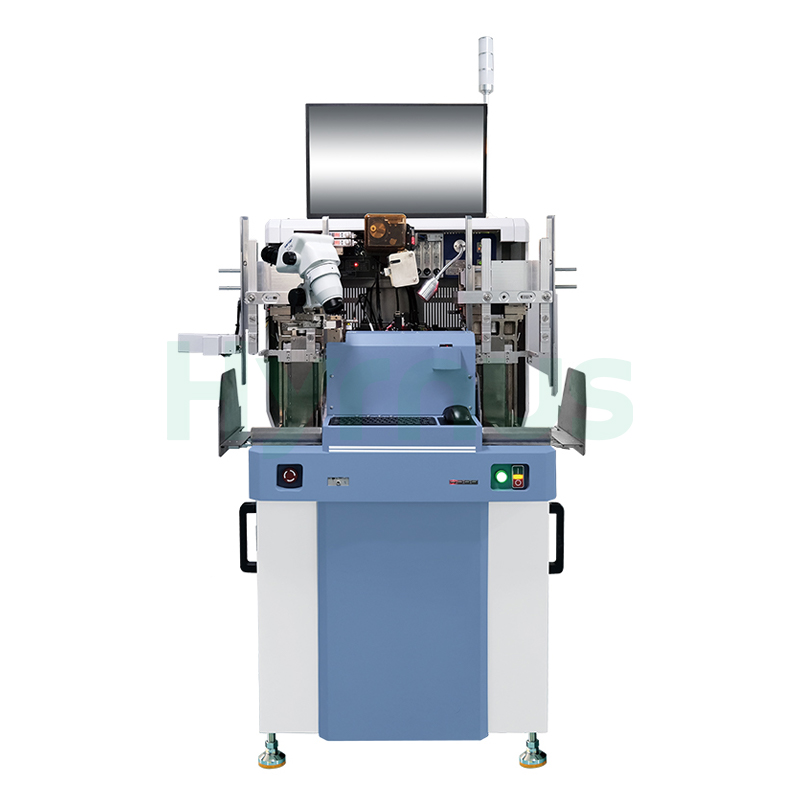

HY-WB500Yüksek Hassasiyetli Ultrasonik Tel Bağlama CihazıYarı iletken ve elektronik bileşen paketleme için standart bir düzlemsel tel bağlama sistemidir. Farklı müşteri ürünlerine göre özelleştirilmiş rayları, fikstürleri ve magazinleri destekleyerek çeşitli üretim gereksinimlerine esnek uyum sağlar.

Makine, programlanabilir otomatik odaklamalı optik yol, çift frekanslı dönüştürücü, tam otomatik malzeme taşıma sistemi ve yüksek rijitlikte iş parçası tutucu yapısı ile donatılmıştır. Güvenilir hareket kontrol sistemi ve rijit XY tabla kılavuz rayı tasarımı, doğru konumlandırma ve istikrarlı yapıştırma kalitesini sağlamaya yardımcı olur. PR Look Ahead ve çok kanallı, çok aşamalı EFO fonksiyonları ile sistem, yapıştırma verimliliğini ve işlem tutarlılığını artırır.

Özellikler

Teknik Özellikler

HAYIR.	Parametre	Özellikler
1.	İş Tutucu (Özelleştirilebilir)
2.	İş Tutucu Z Seyahati	13 mm
3.	Isıtıcı Sıcaklığı	Oda sıcaklığı ~ 300°C
4.	İş parçası tutucu XY aralığı	73 mm × 72,5 mm
5.	İşletim Sistemi	Windows
6.	Bağ Kurma Seyahati	60 mm × 70 mm
7.	Minimum Bond Ped Eğimi	45 μm
8.	Bağlanma Doğruluğu	±3 μm @ 3σ
9.	Tel Çapı	18 μm ~ 50 μm
10.	Maksimum Kablo Uzunluğu	7 mm
11.	Minimum Döngü Yüksekliği	60 μm
12.	Döngü Yüksekliği Doğruluğu	±25,4 μm
13.	Tel Salıncak	±25 μm
14.	Döngü Kontrolü	Tamamen programlanabilir
15.	Optik Yol	2~4 / 1.6~3.6 sürekli zoom, programlanabilir otomatik odaklama
16.	Standart Bağlama Hızı	45 ms/tel çevrim süresi
17.	Otomatik Odaklama Mesafesi (Z)	4 mm
18.	Çip Açısı Toleransı	Dönme ±45°
19.	Çip Konum Toleransı	X: ±190 μm, Y: ±140 μm
20.	Bağlayıcı Güç	0~360 g
21.	Ultrasonik Güç	0~2 W
22.	Basınçlı Hava İhtiyacı	0,35~1 MPa, Φ10 hava bağlantı parçası
23.	Giriş Gerilimi	AC 220V ± %10 (50 Hz)
24.	Nominal Hava Tüketimi	150 L/dak @ 0,5 MPa
25.	Ağırlık	Net ağırlık: 650 kg
26.	Döngü Modları	Q döngüsü / S döngüsü / BGA-Büküm
27.	Boyutlar (G×D×Y)	1300 × 1000 × 1700 mm



Kullanım Şartları

No	Öğe	Gereksinimler
1.	Ortam Sıcaklığı (Oda Sıcaklığı)	15°C ~ 30°C
2.	Ortam Bağıl Nem	%30 ~ %60 (yoğuşma yok)
3.	Titreşim	Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun.
4.	Güç Gereksinimleri	1. 220V AC ± %10
		2. Güç ≥ 2000W
		3. Frekans: 50Hz ± 1Hz
5.	Topraklama	Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun.
6.	Diğerleri	- Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun.
		- Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir.
		- Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın.
		- Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının.
7.	Gerilim	220V ± %10
8.	Sıklık	50/60Hz
9.	Topraklama	Topraklanmış olmalıdır.
10.	Güç	≥2000W
11.	Arayüz Spesifikasyonu	10A, Tek fazlı 3 telli
