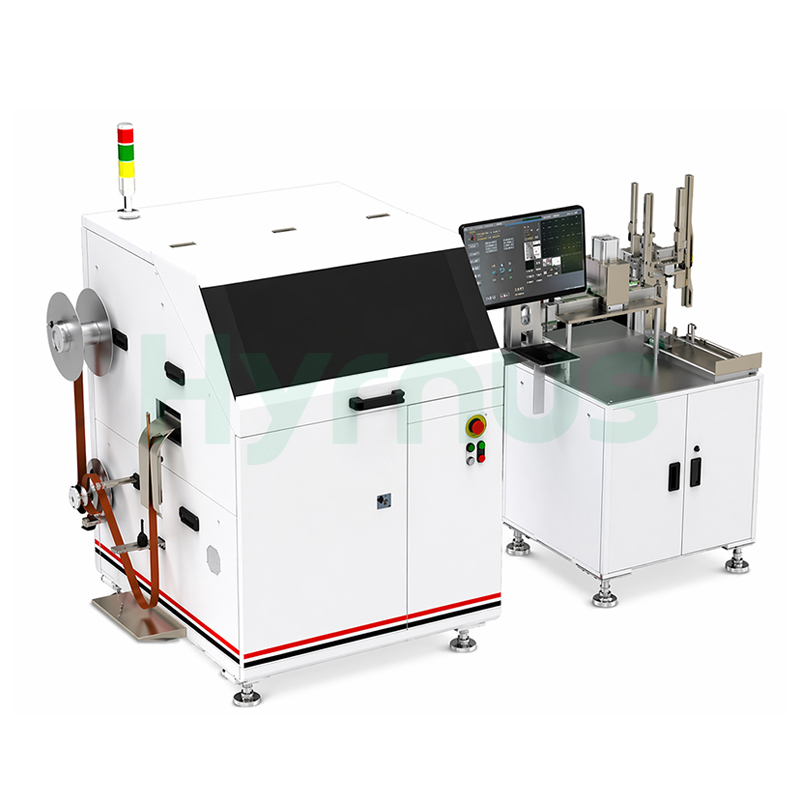

Düşük Güçlü Cihazlar için Yüksek Hızlı Ötektik Kalıp Bağlama Makinesi

HY-TD8 Dyani BonderYüksek hızlı doğrusal yapıştırma kafası, yüksek hassasiyetli bant beslemesi ve 100 mm'ye kadar kurşun çerçeveleri destekleyen ultra geniş bir kanal ile 18.000+ UPH (saatte üretim) hızı sunar. Tüm eksenlerde 0,5 μm çözünürlüğe sahip doğrusal motor tahrikleri ile 10 × 100 mm'lik bir yapıştırma alanında ±38 μm @ 3σ yerleştirme doğruluğu elde eder ve 0,2 × 0,2 mm'den 1 × 1 mm'ye kadar kalıp boyutlarını 30–300 g yapıştırma kuvvetiyle işleyebilir. XK görüntüleme sistemi, 8 ısıtma bölgesi ve isteğe bağlı yapıştırma sonrası inceleme ve takım aşınması izleme ile donatılmış olan makine, 180–240V AC ile 3,0 kVA güçte çalışır, 1828 × 1219 × 1676 mm ölçülerindedir ve 800 kg ağırlığındadır.

Ürün Avantajları

Yüksek hassasiyetli bant besleme sistemi

Yüksek hızlı, stabil doğrusal yapıştırma başlığı, ötektik yapıştırma işlemleri için idealdir.

Ultra geniş ray tasarımı, 100 mm'ye kadar kılavuz çerçeveyi destekler.

UPH 18.000+'a kadar (LF) ≤ 60 mm, Kalıp boyutu 0,3 mm × 0,3 mm)

Ürün Performansı

Optimize edilmiş donanım yapılandırması

Yüksek çözünürlüklü dijital kamera

Daha net görüntüleme için geliştirilmiş optik sistem tasarımı.

Geliştirilmiş ray yapısı

100 mm'ye kadar kurşun çerçeveyi destekler.

Gelişmiş sabit sıcaklık kontrol sistemi

Alet değişimi için herhangi bir ölçü aleti gerekmez.

Daha hızlı nozul değişimi

Basit 3 noktalı hizalama

Minimum eğitimle kullanımı kolay.

Teknik Özellikler

Model	HY-TD8
Güç Kaynağı	180–240 VAC, Tek Faz, 50/60 Hz, 3,0 kVA
Sıkıştırılmış Hava	85 L/dak, 5,5 bar (temiz, kuru hava)
Makine Boyutu	1828 × 1219 × 1676 mm
Ağırlık	800 kg
X/Y Ekseni	Doğrusal motor, 0,5 μm çözünürlük
Bağlanma Alanı	10 mm (X) × 100 mm (Y)
Z Ekseni	Doğrusal motor, 0,5 μm çözünürlük, 40 mm strok
Koruyucu Gaz	0,1 MPa (H₂/N₂ karışım, %5-10 hidrojen)
Kalıp Boyutu	0,2 × 0,2 mm ~ 1 × 1 mm
Görsel Sistem	XK Görüntü Tanıma Sistemi
Görüş Modları	Özellik Bulma, Tek Nokta PR Açı ile
Dergi Boyutu	115–305 × 20–115 × 50–200 mm
Kurşun Çerçeve Boyutu	Rulo tipi, genişlik 20–100 mm, kalınlık 0,1–0,2 mm
Bond Gücü	30 g ~ 300 g
Yerleştirme Doğruluğu	±38 μm @ 3σ
Isıtma Bölgeleri	8 bölge

İsteğe Bağlı Özellikler

Geliştirilmiş gofret tablası

Gerçek zamanlı basınç izleme özelliğine sahip ultra yüksek hızlı yapıştırma başlığı

Alet aşınması izleme

Tahvil sonrası inceleme

Ek Özellikler Bölümü

Kullanım Şartları

Sıcaklık:28°C'nin altında

Nem:%30 – %70

Temiz oda:10.000. sınıf veya üzeri

Gerilim:Vakumlu lehim fırını hariç tüm ekipmanlar 220V ile çalışır (vakumlu lehim fırını 380V'tur).
