Laboratuvar Araştırmaları için 2,5 Litre Kuvars Hazneli Masaüstü ICP Vakum Plazma Temizleyici

Ürün Tanıtımı

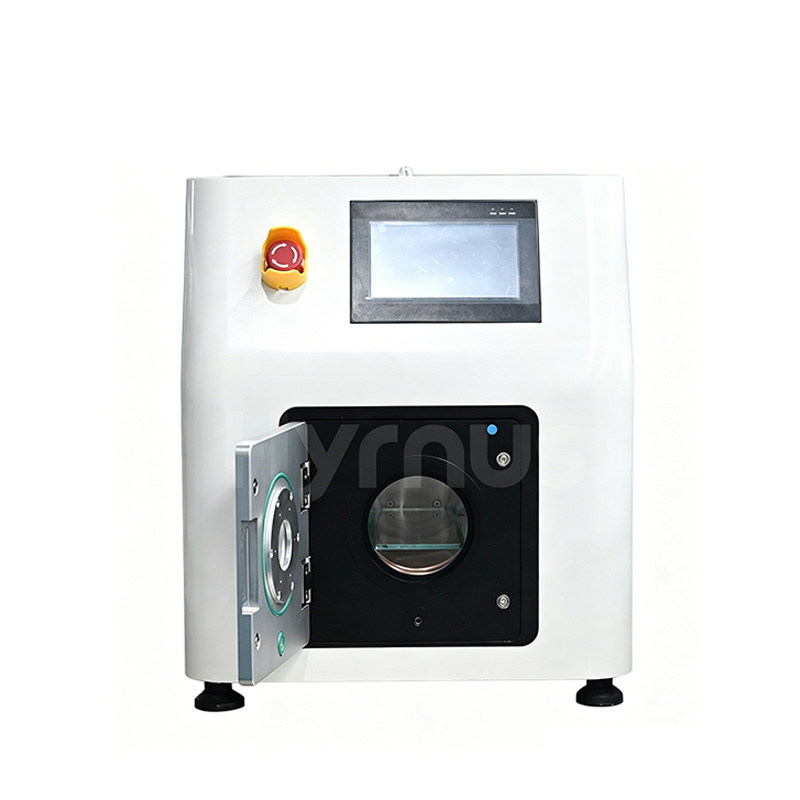

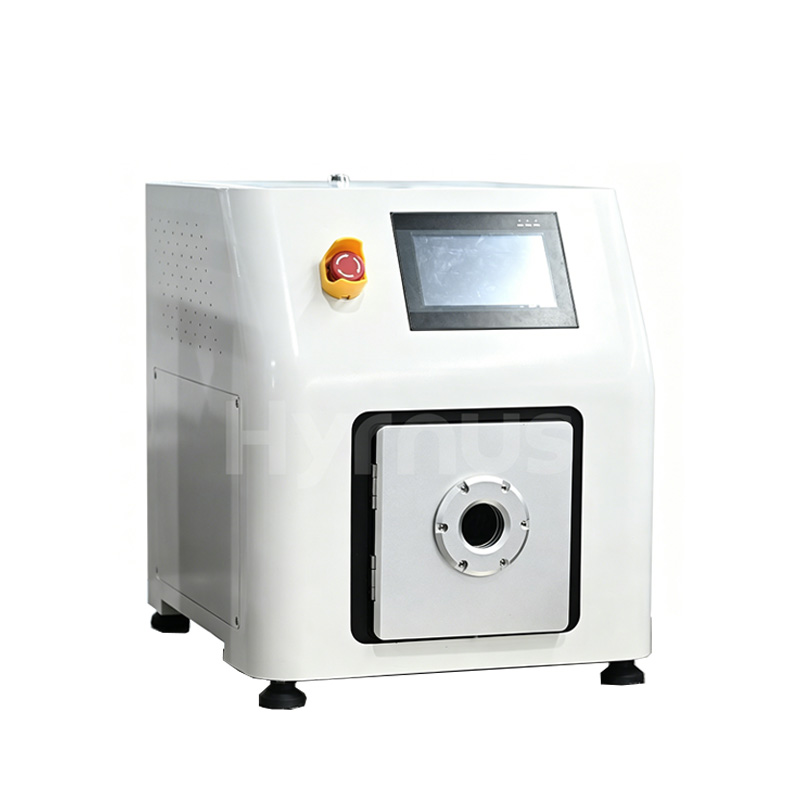

HY-EB03H 2,5 L Kuvars Hazneli Masaüstü ICP Vakumlu Plazma Temizleyici Üniversite araştırma laboratuvarları, işletme Ar-Ge merkezleri ve küçük ölçekli pilot üretim için özel olarak tasarlanmış kompakt bir plazma yüzey işleme sistemidir. Silindirik kuvars cam işleme odasıyla donatılmış olan sistem, bir RF plazma jeneratörü, vakum pompası ve çift bağımsız gaz giriş ve çıkış portlarından oluşmaktadır. ICP indüktif olarak eşleştirilmiş plazma teknolojisini benimseyen sistem, istikrarlı bir şekilde homojen yüksek yoğunluklu plazma üretebilir.

Bu ekipman, alt tabaka yüzey yapışmasını etkili bir şekilde iyileştirir ve yüzey hidrofilitesini optimize eder; PDMS mikroakışkan çip yapıştırma, malzeme kaplama, ince film biriktirme, fotorezist sökme ve çok çeşitli malzeme yüzey modifikasyon süreçlerinde yaygın olarak kullanılır.

Ürün Uygulaması

Ürün Özellikleri

1. Vakum odası kuvars camdan yapılmıştır, temizlenmesi kolaydır ve test numuneleri için kirlenme riskini ortadan kaldırır.

2. Otomatik empedans eşleştirme ayarına sahip 13,56 MHz katı hal RF plazma jeneratörü ile donatılmış olup, mükemmel kararlılık ve tekrarlanabilirlik sunar.

3. Çalıştırma paneli, kolay kullanım ve kullanıcı dostu arayüz için 30° eğimli ergonomik bir tasarıma sahiptir.

4. Kütle akış kontrolörleriyle donatılmış iki bağımsız gaz kanalı, gaz akış hızlarının hassas bir şekilde ayarlanmasına ve düzenlenmesine olanak tanıyarak, farklı gaz oranlarının tedavi sonuçlarını nasıl etkilediğine dair araştırmaları kolaylaştırır.

5. ICP (indüktif olarak eşleştirilmiş plazma üretimi) teknolojisi yüksek yoğunluklu plazma üretir.

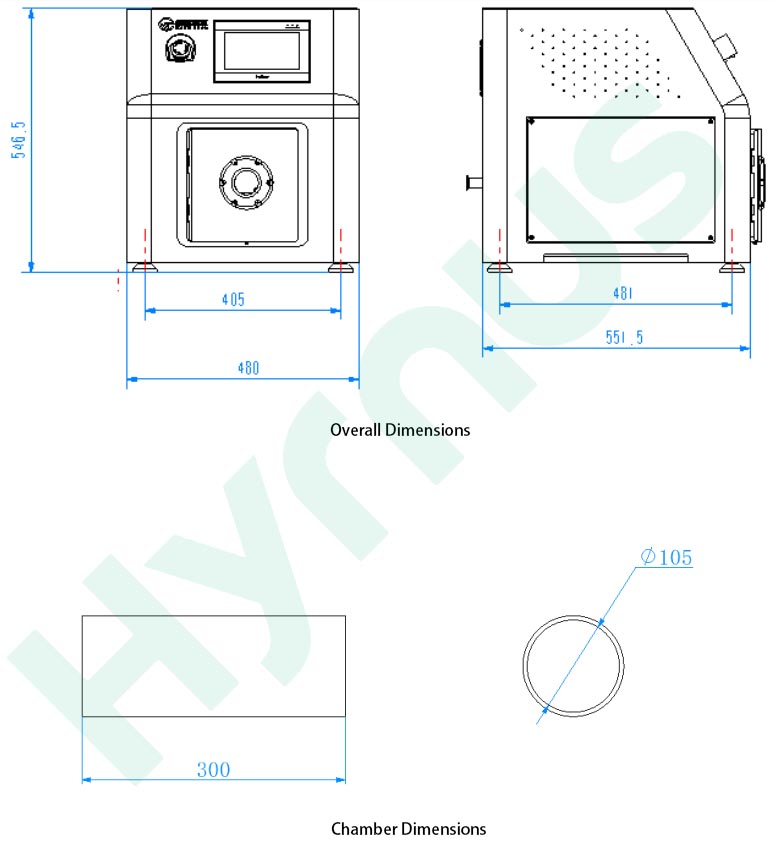

Makine Anahat Çizimi ve Vakum Odası Diyagramı





Teknik Özellikler



HAYIR.	Öğe	Özellikler	Parametre
1	Plazma Jeneratörü	Katı Hal Güç Çıkışı	0–15W arasında sürekli ayarlanabilir, standart sinüs dalga çıkışı, kararlılık ≤±0,5%; aşırı gerilim, aşırı akım, aşırı sıcaklık ve yansıyan güç koruması ile donatılmıştır.
		Çalışma Frekansı	13,56 MHz katı hal RF güç kaynağı
		Empedans Eşleştirme	0,1 saniye içinde yüksek hızlı otomatik eşleştirme, ağ iletişimini destekler.
2	Vakum Reaksiyon Odası	Oda Malzemesi	Isıya dayanıklı kuvars cam
		Oda Hacmi	2,5 litre
		Örnek Tepsi	Paralel cam tepsi
		Silindirik Oda Boyutu	Φ105×300 (Çap) mm
3	Gaz Yolu Kontrolü	Kütle Akış Kontrol Cihazı	300 SCCM
		Gaz Kanalları	O ile uyumlu 2 bağımsız gaz hattı₂, Ar, N₂, H₂, vesaire.
			Aşındırıcı gaz gerekiyorsa lütfen önceden bize bildirin.
4	Vakum Ölçümü	Vakum Ölçüm Sistemi	Ölçüm aralığı: 5×10⁻² ~ 1,0×10⁵ Pa
			Ölçüm doğruluğu: 1 Pa
5	Pompalama Sistemi	Vakum Pompası	8 m³/H
6	Kontrol Sistemi	Dokunmatik Ekran	7 inç
		Gerçek Zamanlı İzleme Öğeleri	Çıkış gücü, vakum seviyesi, gaz akışı, işlem süresi vb.
		Kontrol Modu	PLC kontrolü
		Kontrol Yazılımı	3 seviyeli erişim yetkisine sahip, kendi geliştirdiği patentli plazma kontrol sistemi; otomatik ve manuel mod, reçete parametre ayarı, kaydetme ve geri çağırma, alarm geçmişi sorgulama, IO sinyal izleme özelliklerine sahiptir.
		Alarm Koruma Fonksiyonları	Vakum koruma alarmı, kızdırma deşarjı koruma alarmı, güç koruma alarmı
		Basınç Dengeleme Fonksiyonu	Basınç eşitlemesi için proses gazı girişini destekler, denge süresi ayarlanabilir.
7	Şantiye İşletme Koşulları	Güç Kaynağı	220V±10% 50/60Hz 9A
		Gaz Boru Bağlantısı	6 mm çapında bağlantı noktası
		Gerekli Gaz Saflığı	%99,99
		Giriş Gaz Basıncı	0,4–0,6 MPa
		Egzoz Portu	KF25 flanş arayüzü
8	Genel Makine Parametreleri	Toplam Makine Gücü	≤ 2 kW
		Genel Dış Ölçüler	551,5 mm (Uzunluk) × 480 mm (Genişlik) × 546,5 mm (Yükseklik)



Çalışma Ortamı (Müşteri Tarafından Hazırlanacak Malzemeler)



HAYIR.	Öğe	Gereksinimler
1	Güç Kaynağı ve Güç Değeri	Giriş şebekesi: 220V, 50/60Hz, izin verilen şebeke dalgalanması ±%10; güç topraklama kablosu uluslararası standartlara uygun olmalıdır. Ekipman kurulum alanı çevresinde güçlü elektromanyetik girişim olmamalıdır.
2	Kurulum Ortamı	Ortam sıcaklığı: 0–40°C; Bağıl nem: %15–%60
3	Gaz Kaynağı Hazırlığı	O için gaz tüpleri₂, Ar, N₂, H₂vb. (basınç düşürücü vanalarla donatılmış olmalıdır). Giriş gazı basıncı ＞0,3 MPa; gaz borusu bağlantı noktası çapı: Φ6mm
4	Egzoz Kanalı	Vakum pompasının egzoz çıkışına bağlayın (temiz oda kullanımı için zorunludur).
