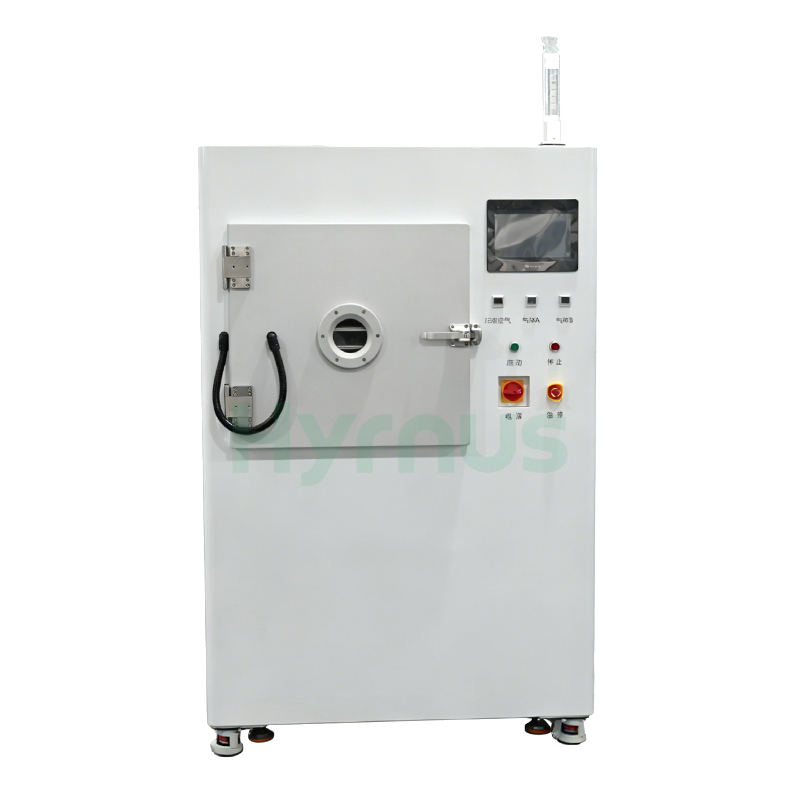

Bu endüstriyel vakumlu plazma temizleyici, 13,56 MHz RF gücü ve PLC dokunmatik kontrolü kullanır. Askeri sınıf sızdırmaz hazne, çift plazma modu ve çift ayarlanabilir gaz kanalı ile donatılmış olup, 100 adede kadar işlem reçetesini saklar ve homojen plazma işlemi sağlar.
Marka :
HYRNUSÜrün No. :
HY-EI160Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaEndüstriyel Üretim Vakumlu Plazma Temizleyici 165 Litre Hazne, Yarı İletken Ambalaj Seri Üretimi için
Ürün Tanıtımı

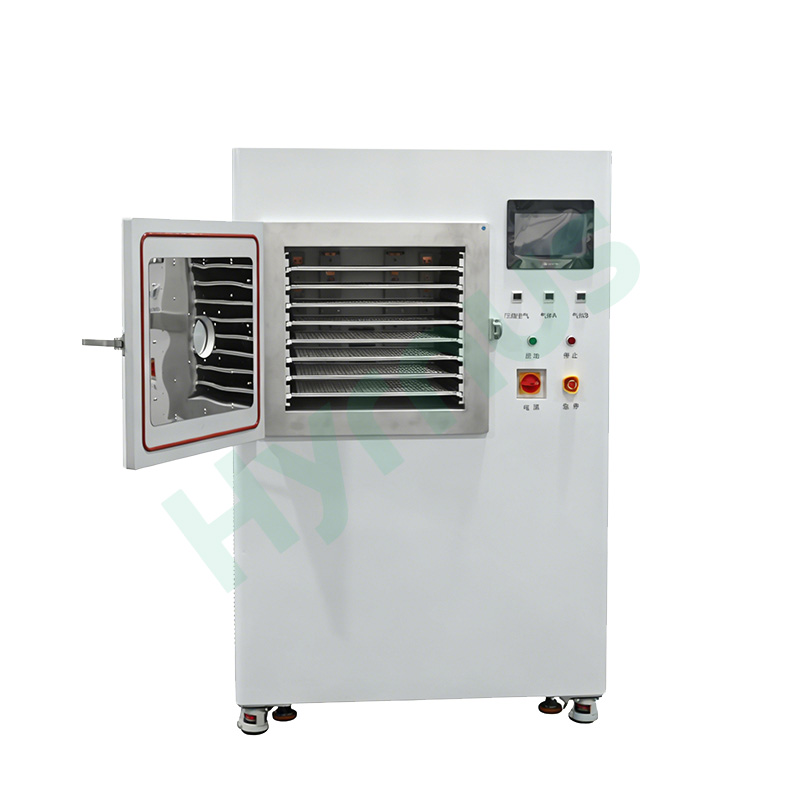

HY-EI160 Endüstriyel Üretim Vakumlu Plazma Temizleyici Hassas kuru temizleme cihazıdır. Yarı iletkenlerde, elektronik ambalajlarda, aşındırma sonrası gofretlerde, konektörlerde ve hassas elektronik parçalarda yaygın olarak kullanılan hibrit entegre devrelerin, monolitik IC paketlerinin ve seramik alt tabakaların işlenmesinde uzmanlaşmıştır.
Yağ, organik kalıntılar ve metal oksitleri etkili bir şekilde temizler ve plastik, kauçuk, metal ve seramik malzemeler için güvenilir yüzey aktivasyonu sağlar.
Ürün Uygulaması
1. Temizleme: Organik maddeleri, oksitleri, metal tuzlarını, nano ölçekli parçacık kirleticileri ve diğer safsızlıkları giderin.
2. Yüzey Aktivasyonu: Hidrofilik ve hidrofobik özellikleri değiştirir, yüzey enerjisini yükseltir, fonksiyonel gruplar ekler ve biyouyumluluğu iyileştirir.
3. Aşındırma: Yüzey desenleme, mikro aşındırma ve yüzey morfolojisi ile pürüzlülüğünün ayarlanması.
4. Bağlama: PDMS çipleri gibi mikroakışkan cihazlar için bağlama.
5. Sıyırma: Fotorezist yakma, alt film tabakasının çıkarılması ve diğer kuru sıyırma işlemleri.
Ürün Özellikleri
1. Otomatik empedans eşleştirmeli, 13,56 MHz yüksek yoğunluklu RF plazma jeneratörü; tutarlı plazma yoğunluğu, tekrarlanabilir ve istikrarlı işlem sonuçları sağlar.
2. Tam güvenlik kilitlemeli, istikrarlı kontrol ve kullanıcı dostu çalışma özelliğine sahip dokunmatik ekranlı PLC kontrolü.
3. Üstün sızdırmazlık ve korozyon direncine sahip, askeri standartta kaynaklı vakum odası.
4. 100 grup işlem reçetesi için depolama kapasitesi, insan kaynaklı işlem hatalarını azaltmak için hızlı parametre geri çağırma özelliği.
5. Çeşitli iş parçalarına uyum sağlamak için ayarlanabilir çalışma mesafesine sahip çift çalışma modu (doğrudan plazma ve aşağı yönlü plazma).
6. Eşit dağılımlı plazma kaplaması için delikli paralel plaka elektrot tasarımı
7. Hassas akış kontrolüne sahip iki bağımsız gaz kanalı, optimum temizleme performansı için farklı gaz oranlarını test etmeyi kolaylaştırır.

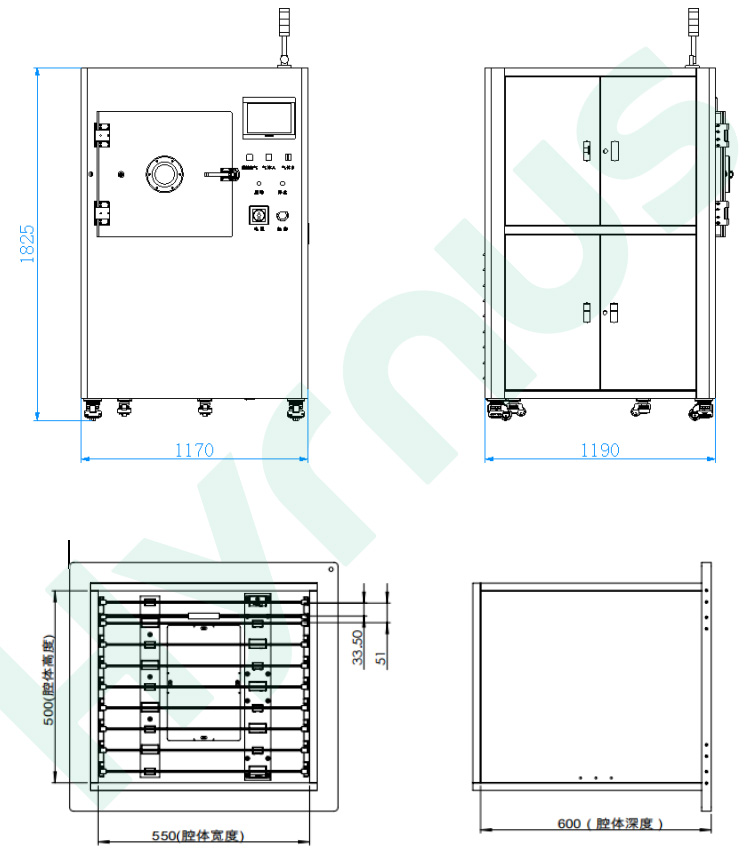

Makine Anahat Çizimi ve Vakum Odası Diyagramı
Teknik Özellikler
| Kategori | Öğe | Parametre |
| 1. Plazma Jeneratörü Ana Ünitesi | Katı hal güç çıkışı | 0–1000W arasında ayarlanabilir ve görüntülenebilir, standart sinüs dalga çıkışı, kararlılık ≤ ±0,5%; aşırı gerilim, aşırı akım, aşırı sıcaklık ve yansıyan güç koruması ile donatılmıştır. |
| Radyasyon önleyici RF empedans eşleştirici | 0,1 saniye içinde yüksek hızlı otomatik eşleştirme, ağ iletişimini destekler. | |
| RF Frekansı | 13,56 MHz | |
| 2. Vakum Reaksiyon Odası | Oda malzemesi | Askeri standartta sızdırmazlık özelliğine sahip havacılık alüminyum alaşımı |
| Oda hacmi | 550×600×500 (G×D×Y) mm, 165L | |
| Tek katmanlı etkili işlem alanı | 510(G)×508(D)×30(Y) mm | |
| 3. Deşarj Elektrodu | Elektrot malzemesi | Özel yüksek iletkenliğe sahip alüminyum alaşımlı elektrot |
| İşlenebilir katmanlar | 8 katman (özelleştirilebilir) | |
| Pozitif ve negatif plakalar arasındaki boşluk | 51 mm | |
| 4. Gaz Devre Kontrolü | MFC kütle akış kontrolörü | 0–500 SCCM |
| Gaz devresi tasarımı | Hazne içindeki girişlerin düzgün yerleşimi, homojen bir temizleme etkisi sağlar. | |
| Proses gaz kanalları | Oksijen, argon vb. ile uyumlu 2 bağımsız kanal. Aşındırıcı gaz gerekiyorsa lütfen önceden bize bildirin. | |
| 5. Vakum Ölçüm Sistemi | Ölçüm aralığı | 5×10⁻² ~ 1.0×10⁻⁵ Baba |
| Ölçüm hassasiyeti | 0.1Pa | |
| 6. Vakum Pompalama Sistemi | Vakum pompası seti | 60 m³/h döner kanatlı yağ pompası + 300 m³/h Roots pompası |
| Çalışma vakum derecesi | ≤30Pa | |
| Tahliye zamanı | 100'ler içinde | |
| Havalandırma-atmosfere çıkış süresi | ≤30 saniye | |
| Vakum boru hattı | Pnömatik vanalı paslanmaz çelik boru hattı | |
| 7. Kontrol Sistemi | Kontrol modu | PLC kontrolü |
| Gerçek zamanlı izleme öğeleri | Vakum derecesi, hava basıncı, çıkış gücü, gaz akışı, çalışma süresi | |
| Dokunmatik ekran | 10 inç HMI dokunmatik panel | |
| Yazılım programı | 3 seviyeli erişim yetkisine sahip, patentli plazma kontrol sistemi; otomatik/manuel modlar, reçete kurulumu/saklanması/geri çağırma, alarm geçmişi sorgulama, IO sinyal izleme. | |
| Alarm fonksiyonları | Vakum koruması, kızdırma deşarjı koruması, güç koruması, hava basıncı alarmı, faz sıralaması alarmı | |
| Basınç denge fonksiyonu | Gaz girişinden önce ön oda basıncı dengelemesi, ayarlanabilir dengeleme süresi | |
| 8. Saha Altyapı Gereksinimleri | Güç kaynağı | Tek fazlı AC380V, 50/60Hz, 3 fazlı 5 telli, 31A |
| Gaz borusu girişi | Çapı 6 mm, PU boru | |
| Gerekli gaz saflığı | ≥%99,99 | |
| Sıkıştırılmış hava basıncı | 0,6–0,8 MPa | |
| Hava basıncı tespiti | 2 kanallı otomatik alarmlı basınç göstergeleri | |
| Egzoz çıkış standardı | KF40 flanşı | |
| 9. Genel Makine Parametreleri | Toplam makine gücü | 11,5 kW |
| Genel boyut | 1170 mm (Uzunluk) × 1190 mm (Genişlik) × 1825 mm (Yükseklik) |
Çalışma Ortamı (Müşteri Tarafından Hazırlanacak Malzemeler)
| HAYIR. | Öğe | Gereksinimler |
| 1 | Güç Kaynağı | 3 fazlı AC380V, 50/60Hz, şebeke dalgalanma toleransı ±%10; topraklama kablosu uluslararası standartlara uygundur; kurulum alanı çevresinde güçlü elektromanyetik girişim yoktur. |
| 2 | Gaz Kaynağı Hazırlığı | O için gaz tüpleri₂, Ar, N₂, H₂ (basınç düşürücü vanalarla birlikte); boru bağlantı çapı: Φ6mm |
| 3 | Gaz Basıncı Aralığı | 0,30MPa~1,00MPa (3Kgf~10Kgf) |
| • Basınç 1 MPa'yı aşarsa harici basınç düşürücüye ihtiyaç duyulur. | ||
| • Gaz beslemesi veya basıncı olmadığında makine otomatik olarak durur ve alarm verir. <0,03 MPa (0,3 Kgf) | ||
| 4 | Egzoz Boru Hattı | Vakum pompasının egzoz çıkışına bağlayın (temiz oda kullanımı için gereklidir). |
