Epoksi Dağıtım ve Çip-Yonga Levha Kalıp Bağlama Makinesi

HY-DB300FTam Otomatik Dağıtım ve Kalıp Bağlama Makinesi Yüksek hassasiyetli çoklu çip ve çip-wafer montajı için tasarlanmış, tam otomatik bir dağıtım ve kalıp bağlama makinesidir. 8 inç'e kadar wafer'ları, 0,2 × 0,2 mm'den 15 × 15 mm'ye kadar çipleri, wafer haritalamayı, çift görüşlü konumlandırmayı ve 5 mm'ye kadar 3D istiflemeyi destekler. Makine, ±3 μm yerleştirme doğruluğu ve saatte 1.200 adede kadar yerleştirme kapasitesi elde eder.

Marka :
HYRNUS
Ürün No. :
HY-DB300
Sipariş (Minimum Sipariş Miktarı) :
1 Set
Garanti :
One-Year Warranty and Lifetime Maintenance
Ödeme :
T/T
Kurşun zamanı :
7-35 Days
Ürün Menşei :
China

ŞİMDİ BİLGİ ALIN

Epoksi Dağıtım ve Çip-Yonga Levha Kalıp Bağlama Makinesi

Ürün Tanıtımı

HY-DB300Tam Otomatik Dağıtım ve Kalıp Bağlama Makinesi Gelişmiş yarı iletken paketleme için hassas dağıtım, çip yerleştirme ve kalıp bağlamayı tek bir otomatik platformda birleştirir. Çoklu çip ve çip-wafer uygulamaları için tasarlanan sistem, 8 inç'e kadar wafer'ları ve 0,2 × 0,2 mm ile 15 × 15 mm arasındaki çip boyutlarını destekler. Sistem, 3σ'da ±3 μm konumlandırma doğruluğu elde etmek için wafer haritalama, çift büyütmeli görüş, gerçek zamanlı merkez düzeltme ve çoklu PR tanıma yöntemlerini birleştirir. Ayrıca esnek çoklu referans bağlamayı, ±1 μm doğrulukla temas yüksekliği ölçümünü ve 5 mm'ye kadar 3D çip istiflemeyi destekler. Bağlama kuvveti, ±2 g kontrol doğruluğuyla 15 ila 500 g arasında ayarlanabilir. Saatte 1.200 adede kadar alma ve yerleştirme kapasitesi ve isteğe bağlı Sınıf 100 temiz oda uyumluluğu ile HY-DB300, hibrit devreler, MCM'ler, optoelektronik cihazlar ve diğer yüksek hassasiyetli elektronik montajlar için uygundur.

Ekipman Performansı

HAYIR.	Özellik
1	Hızlı ve hassas yatay döner indeksleme başlığı
2	Yonga levhası eşleme fonksiyonu
3	Çift büyütmeli çift görüş sistemi (yüksek ve düşük büyütme)
4	Esnek çoklu referans kalıp bağlamayı destekler.
5	Gerçek zamanlı görme merkezi düzeltmesi
6	Sınıf 100 temiz oda uyumluluğu (isteğe bağlı)
7	5 mm'ye kadar 3 boyutlu istifleme özelliği.
8	Entegre hat içi temas yüksekliği ölçümü, dağıtım iğnesi yüksekliği ölçümünü destekler.
9	Esnek süreç akışı, süreç adımlarının serbest kombinasyonunu destekler, bireysel devre dışı bırakmaya olanak tanır.
10	Çoklu PR tanıma yöntemleri (şablon eşleştirme, kenar konumlandırma, referans desen konumlandırma, geometrik merkez konumlandırma vb.)

Başvuru

*Çoklu çip modülleri

*Yonga levha seviyesinde montaj

*3D çip istifleme

*Hibrit devreler

*Yüksek hassasiyetli optoelektronik

Teknik Özellikler

HAYIR.	Parametre	Özellikler
1.	Kuvvet Kontrol Doğruluğu	±2 g
2.	Konum Doğruluğu	±3 μm @ 3σ
3.	Açı Doğruluğu	±0,15° @ 3σ
4.	Yükseklik Ölçümünün Doğruluğu	±1 μm
5.	Gofret Boyutu	8 inç (4 inç ve 6 inç ile uyumlu)
6.	Çip Boyutu	Minimum 0,2 mm × 0,2 mm, Maksimum 15 mm × 15 mm
7.	Wafer Halkası / Manyetik Plaka Boyutu	2 inç
8.	Manyetik Plaka / Yonga Halkası Miktarı	20 ünite (30 üniteye kadar genişletilebilir)
9.	Seyahat Aralığı	X ekseni 360 mm, Y ekseni 657 mm, Z ekseni 300 mm
10.	Giriş Gerilimi	220V ± 10% @ 50/60Hz
11.	Nominal Güç	1 kW
12.	Ayak izi (G×D×Y)	1300 mm × 1570 mm × 1900 mm
13.	Dağıtım Vanası	Wuwei Hassas Pnömatik Kontrol Vanası SUPER-ICMIII
14.	Meme Sayısı	12 (yükseklik ölçümü dahil)
15.	Boy Ölçme Yöntemi	İletişim türü
16.	Yapıştırıcı Tipi	Epoksi
17.	Şırınga Boyutu	3cc, 5cc, 10cc
18.	Minimum Dağıtım İğne Çapı	Ø0,25 mm
19.	Bağlayıcı Güç	15~500 g
20.	UPH	1200 (sadece teslim alma ve yerleştirme)
21.	İşletim Sistemi	Windows
22.	Basınçlı Hava İhtiyacı	0,4~0,6 MPa
23.	Vakum Hattı Basıncı	≤ -85 kPa
24.	Net ağırlığı	1.35 T

Ürün Detayları

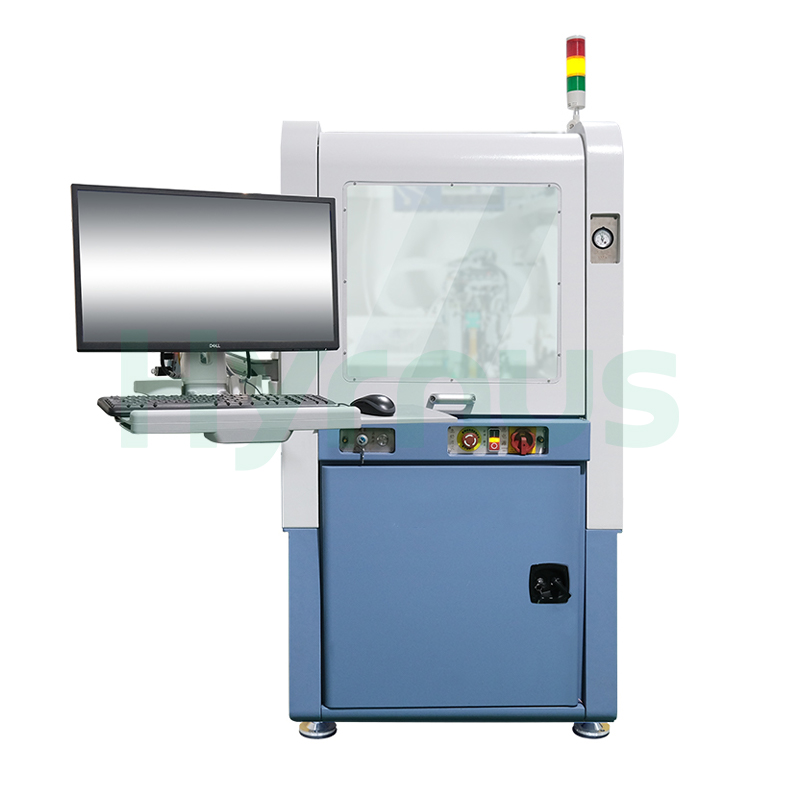

glue dispenser and die bonder
