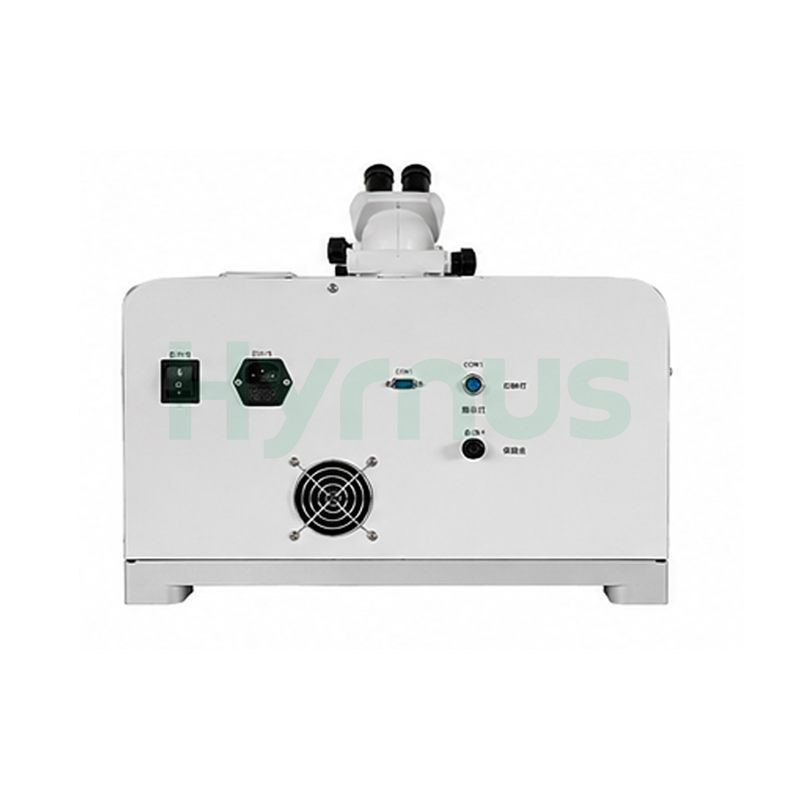

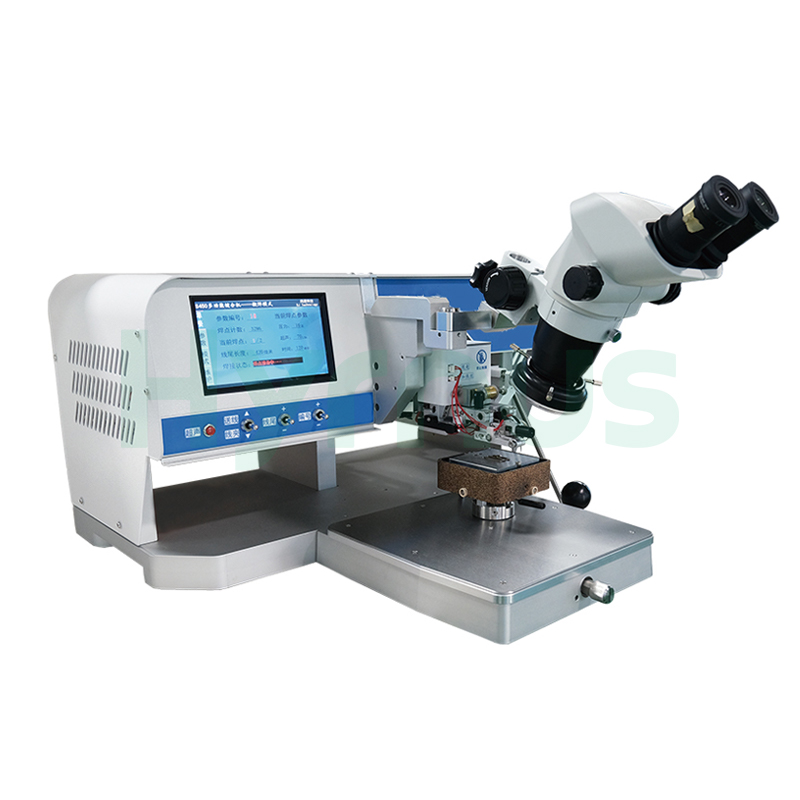

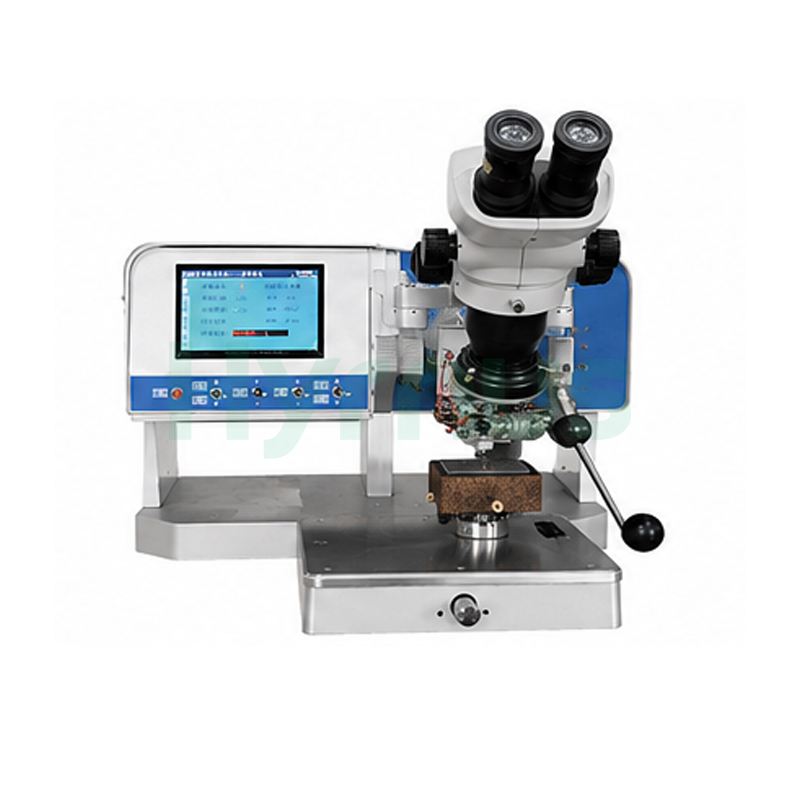

HY-WB150M Altın Şerit Bağlama MakinesiHibrit devrelerde, COB modüllerinde, MCM'lerde, MEMS'lerde, RF, mikrodalga, optoelektronik ve otomotiv elektronik cihazlarında dahili çip-pin bağlantısı için tasarlanmıştır. 200 mm'den küçük ürünleri destekler ve güvenilir ve tutarlı bağlantı için kararlı ultrasonik çıkış sağlar.
Marka :
HYRNUSÜrün No. :
HY-WB150MSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaAltın Şerit Bağlama Makinesi Yarı İletken Kama Tel Bağlayıcı
Ürün Tanıtımı
HY-WB150MAltınŞerit Bağlama Makinesi Özel elektronik bileşen paketlemelerinde dahili çip-pin bağlantısı için tasarlanmıştır. Hibrit devreler, COB modülleri, MCM'ler, MEMS cihazları, RF ve mikrodalga modülleri, optoelektronik cihazlar, askeri elektronikler ve otomotiv elektronik modülleri için uygundur.
Bu makine, 200 mm'den küçük boyutlara sahip cihazları destekler. Farklı uzunluklardaki yapıştırma aletlerinin değiştirilmesiyle, 12 mm'den 15 mm'ye veya 21 mm'ye kadar boşluk derinliklerine uyum sağlayabilir. Ayrıca sıfır kuyruklu saplama darbesini destekler ve istikrarlı ultrasonik enerji çıkışı ve entegre bir elektrik kontrol sistemine sahiptir; bu da güvenilir çalışma ve tutarlı yapıştırma kalitesi sağlamaya yardımcı olur.
Uygulamalar
Özellikler
| HAYIR. | Özellik |
| 1 | Çince Dokunmatik Ekran Arayüzü ile Gelişmiş Süreç Öğrenimi |
| 2 | Farklı oyuk derinliklerine sahip cihazlara uyarlanabilir (12 mm ile 15 mm arasında)./21mm) farklı uzunluklardaki kılcal modellerin değiştirilmesiyle |
| 3 | Sıfır kablo ucu çarpması (saplama çarpması) fonksiyonuna sahip. |
| 4 | Stabil ultrasonik çıkış için DSP faz kilitlemeli kontrol |
| 5 | Üstün İnce Tel Bağlama Kontrolü ve Yumuşak Yüzey Uyarlanabilirliği |
Başlıca Teknik Özellikler
| NO | Bölüm | Parametre | Özellikler | Diğer Parametreler | |
| 1. | Bond Head | Z Seyahat | 18 mm | Makara Boyutu | 1/2 inç |
| 2. | XY Aralığı | X: 15 mm, Y: 15 mm | |||
| 3. | Kaldırma Masası | Z Seyahat | 0~18 mm | Isıtıcı Sıcaklığı | Oda sıcaklığı ~ 200°C |
| 4. | XY Aralığı | 250 mm × 270 mm | İşlem Menüsü | 7 inç TFT dokunmatik ekran, Çince menü | |
| 5. | Ultrasonik Güç | Dijital olarak kontrol edilen, 1000x alt bölümleme | Güç Kaynağı | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Bağlayıcı Güç | 1~250 g | Ayak izi (G×D×Y) | ≤620 × 640 × 450 mm | |
| 7. | Kablo Tipleri | Altın kurdele 50×12,5 ~ 300×25,4 μm | Ağırlık | Brüt: yaklaşık 70 kg; Net: yaklaşık 45 kg | |
| 8. | Standart Yapılandırma | Ana ünite, 1/2 inç makara, LED aydınlatma, stereo mikroskop, iş parçası tutucu, 90° tel besleyici | |||
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Parametre | Özellikler |
| 2. | Ortam Sıcaklığı (Oda Sıcaklığı) | 15°C ~ 30°C |
| 3. | Ortam Bağıl Nem | %30 ~ %60 (yoğuşma yok) |
| 4. | Titreşim | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 5. | Güç Gereksinimleri | 1. 220V ± %10 2. Güç ≤ 500W 3. Frekans: 50/60Hz |
| 6. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 7. | Gerilim | 220V ± %10 |
| 8. | Sıklık | 50/60Hz |
| 9. | Topraklama | Topraklanmış olmalıdır. |
| 10. | Güç | ≤ 500W |
| 11. | Arayüz Spesifikasyonu | 5A, Tek fazlı 3 telli |
Ürün Detayları
