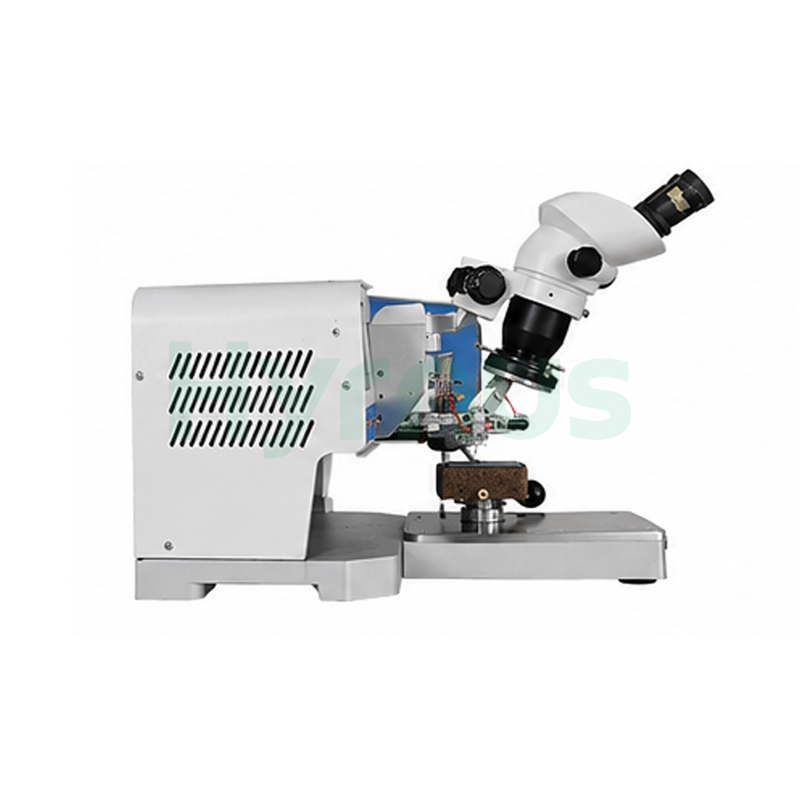

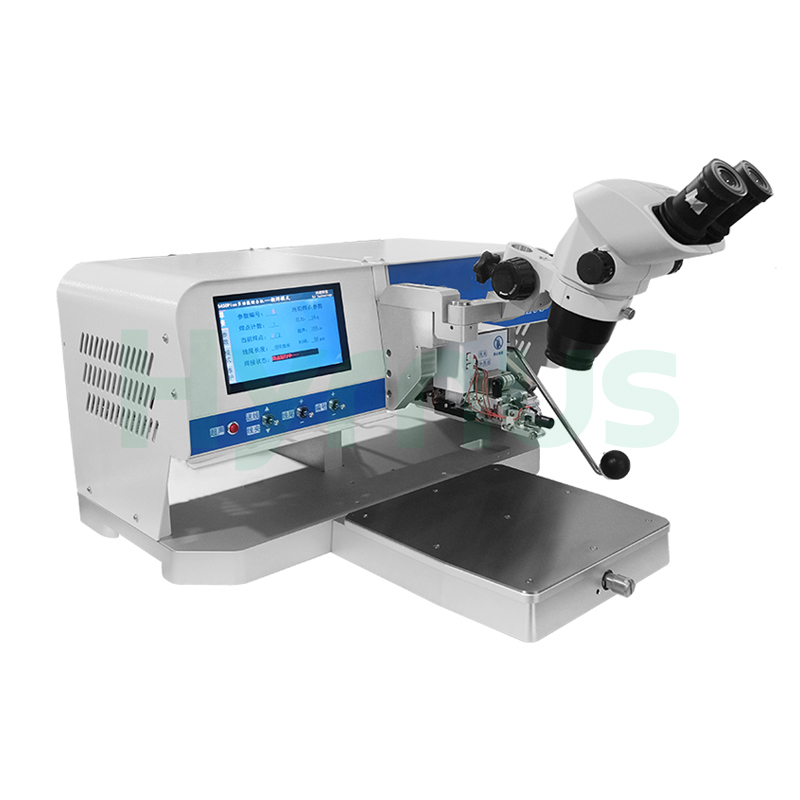

HY-WB350PM / HY-WB350M Altın Tel Kama Bağlama Makinesi Hibrit devrelerde, COB modüllerinde, MCM'lerde, MEMS'lerde, RF, mikrodalga, optoelektronik ve otomotiv elektronik cihazlarında dahili çip-pin bağlantısı için tasarlanmıştır. 200 mm'den küçük ürünleri destekler ve güvenilir yapıştırma performansı için kararlı ultrasonik çıkış sağlar.
Marka :
HYRNUSÜrün No. :
HY-WB350PM / HY-WB350MSipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaAltın Tel Kama Bağlama Makinesi COB Ambalaj Kama Bağlayıcı Özel Alaşımlı Teller İçin
Ürün Tanıtımı
HY-WB350PM / HY-WB350MAltın Tel Kama Bağlama MakinesiÖzel elektronik bileşen paketlemelerinde dahili çip-pin bağlantısı için tasarlanmıştır. Hibrit devreler, COB modülleri, MCM'ler, MEMS cihazları, RF ve mikrodalga modülleri, optoelektronik cihazlar, askeri elektronikler ve otomotiv elektronik modülleri için uygundur.
Bu cihaz, 200 mm'den küçük boyutlara sahip cihazları destekler. Farklı uzunluklardaki yapıştırma aletlerinin değiştirilmesiyle, 15 mm ve 21 mm'lik boşluk derinliklerine uyum sağlayabilir. Ayrıca sıfır kuyruklu saplama darbesini destekler ve istikrarlı ultrasonik enerji çıkışı ve entegre bir elektrik kontrol sistemine sahiptir; bu da tutarlı yapıştırma kalitesi ve güvenilir çalışma sağlamaya yardımcı olur.
Uygulamalar
Özellikler
| HAYIR. | Özellik |
| 1 | Yüksek ve düşük frekanslı dönüştürücülerle uyumludur. |
| 2 | Yüksek hassasiyetli kapalı devre basınç kontrol sistemi (1 g hassasiyetinde) |
| 3 | Sıfır kablo ucu çarpması (saplama çarpması) fonksiyonuna sahip. |
| 4 | Yüksek ve düşük güç modları arasında tek dokunuşla geçiş. |
| 5 | Entegre elektrik kontrol sistemi |
Başlıca Teknik Özellikler
| NO | Bölüm | Parametre | Özellikler | Diğer Parametreler | |
| 1. | Bond Head | Z Seyahat | 18 mm | Makara Boyutu | 1/2 inç |
| 2. | XY Aralığı | X: 15 mm, Y: 15 mm | |||
| 3. | Kaldırma Masası | Z Seyahat | 0~18 mm | Isıtıcı Sıcaklığı | Oda sıcaklığı ~ 200°C |
| 4. | XY Aralığı | 250 mm × 270 mm | İşlem Menüsü | 7 inç TFT dokunmatik ekran, Çince menü | |
| 5. | Ultrasonik Güç | Dijital olarak kontrol edilen, 1000x alt bölümleme | Güç Kaynağı | 220V ± 10% @ 50/60Hz, ≤500W | |
| 6. | Bağlayıcı Güç | 1~250 g | Ayak izi (G×D×Y) | ≤620 × 640 × 450 mm | |
| 7. | Kablo Tipleri | HY-WB350PM: Altın tel 15~75 μm,,18~100 μm alüminyum tel，Altın şerit 12,7×50 ~ 25,4×300 μm, özel alaşımlı tel HY-WB350M: Altın tel 15~75 μm, Platin tel 18~25 μm, Alüminyum tel 18~100 μm | Ağırlık | Brüt: yaklaşık 70 kg; Net: yaklaşık 45 kg | |
| 8. | Standart Yapılandırma | Ana ünite, 1/2 inç makara, LED aydınlatma, stereo mikroskop, iş parçası tutucu, 90° tel besleyici | |||
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Parametre | Özellikler |
| 2. | Ortam Sıcaklığı (Oda Sıcaklığı) | 15°C ~ 30°C |
| 3. | Ortam Bağıl Nem | %30 ~ %60 (yoğuşma yok) |
| 4. | Titreşim | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 5. | Güç Gereksinimleri | 1. 220V ± %10 2. Güç ≤ 500W 3. Frekans: 50/60Hz |
| 6. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 7. | Gerilim | 220V ± %10 |
| 8. | Sıklık | 50/60Hz |
| 9. | Topraklama | Topraklanmış olmalıdır. |
| 10. | Güç | ≤ 500W |
| 11. | Arayüz Spesifikasyonu | 5A, Tek fazlı 3 telli |
