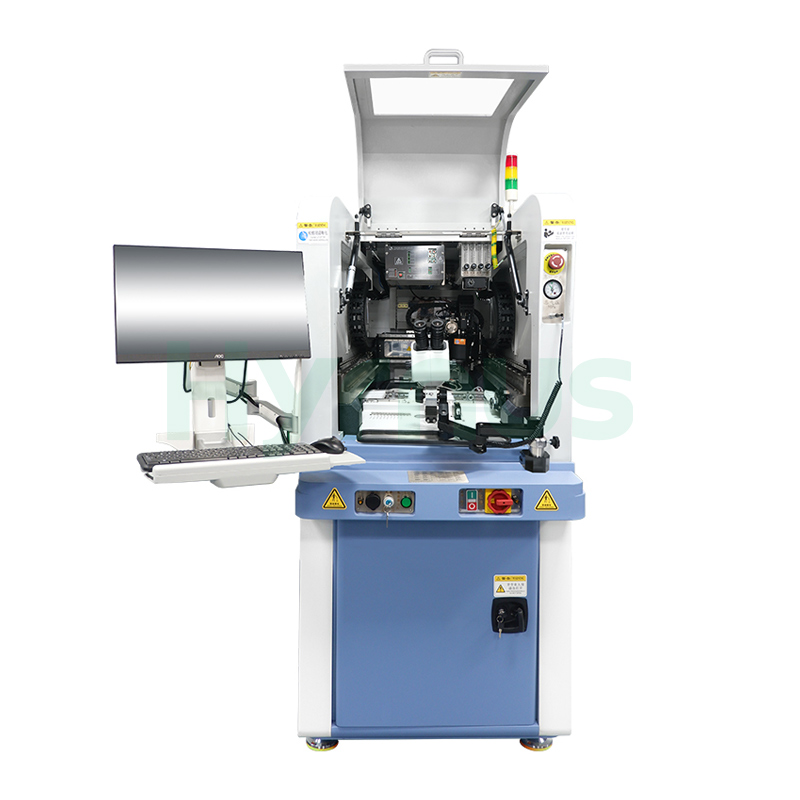

HY-WB800 Tam Otomatik Derin Erişimli Tel Bağlayıcı Gelişmiş elektronik paketlemede dahili çip ara bağlantısı için tasarlanmıştır. Hibrit devrelerde, MCM, MEMS, RF, mikrodalga, optoelektronik ve otomotiv modüllerinde yaygın olarak kullanılır. Gerçek zamanlı bağlama ve ultrasonik izleme, hassas döngü kontrolü, EFO sistemi ve yüksek kararlılıkta tel beslemesi özellikleriyle güvenilir üst düzey uygulamalar sunar.
Marka :
HYRNUSÜrün No. :
HY-WB800Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :
ChinaMEMS Derin Erişimli Tel Bağlama Cihazı BBOS Tel Bağlama Ekipmanı
Ürün Tanıtımı
HY-WB800 Tam OtomatikDerin Erişimli Tel Bağlayıcı Özel elektronik bileşenlerin üretiminde çiplerin dahili pin ara bağlantı işlemi için uygundur ve elektronik bileşen paketlemesinde kilit ekipmanlardan biridir. Başlıca hibrit devrelerde, COB modüllerinde, MCM'lerde, MEMS cihazlarında, RF cihazlarında/modüllerinde, optoelektronik cihazlarda, mikrodalga cihazlarında, askeri cihazlarda, yüksek kaliteli optoelektronik cihazlarda, otomotiv elektronik modüllerinde ve diğer elektronik bileşenlerde kullanılır.
Özellikler
| HAYIR. | Özellik |
| 1 | Gerçek zamanlı BMS (bağlantı kalitesi) lehim bağlantısı denetimi |
| 2 | Gerçek zamanlı ultrasonik enerji izleme, kaynak enerjisi geri besleme kontrolü sağlar. |
| 3 | Sabit uzunluk ve sabit yükseklikli yay kontrolü |
| 4 | Piezoelektrik motorlu kuyruk teli kontrol mekanizması, kuyruk telinin tutarlılığını sağlar. |
| 5 | 16 mm ve 19 mm kılcal borularla uyumludur. |
| 6 | Yüksek çözünürlüklü yapıştırma başlığı bakım görüntüsü yardımcı aracı |
| 7 | Sıfır kablo ucu çarpması (saplama çarpması) fonksiyonuna sahip. |
| 8 | Negatif yüksek voltajlı elektronik alev söndürme (EFO) ünitesi ile donatılmıştır. |
| 9 | Kablo kelepçesiyle aktif kablo beslemesini destekler. |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | Bağlanma Doğruluğu | ±3 μm @ 3σ |
| 2. | Bağlayıcı Güç | 0~220 g |
| 3. | Bağlanma Alanı | X: 305 mm, Y: 457 mm |
| 4. | Kılcal Damar Uzunluğu | 16 mm, 19 mm |
| 5. | Z Seyahat Aralığı | 40 mm |
| 6. | Kablo Tipleri | Altın tel (18~75 μm) |
| 7. | P Dönme Aralığı | 0~180° |
| 8. | Bağlanma Hızı | ≥ 4 tel/s |
| 9. | Döngü Kontrolü | Tamamen programlanabilir |
| 10. | Makara Boyutu | 2 inç |
| 11. | Ultrasonik Aralık | 0~4 W kontrol hassasiyeti, kademeli esnek uygulama yeteneği |
| 12. | İş parçası tutucu sıcaklık aralığı | Oda sıcaklığı ~ 250°C |
| 13. | Boşluk Derinliği Aralığı | Maks. 12 mm |
| 14. | İşletim Sistemi | Windows 10 |
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Ayak izi (G×D×Y) | ≤1000 × 1500 × 1700 mm (monitör alanı hariç) |
| 2. | Ekipman Ağırlığı | Yaklaşık 1200 kg |
| 3. | Ortam Sıcaklığı | Normal oda sıcaklığı (20°C ~ 26°C); yüksek sıcaklıkta çalışma ekipmanın kullanım ömrünü etkileyecektir. |
| 4. | Basınçlı Hava İhtiyacı | 0,4~0,8 MPa, akış hızı >150 L/dak (kuru arıtma, toz giderme, yağ-su ayrımı) |
| Kalan yağ içeriği: 0,01 ppm; Filtrasyon: 0,01 μm'den büyük parçacıklar; Düşük çiğlenme noktası sıcaklığı: -20°C | ||
| 5. | Ortam Nem Oranı | ≤%60 bağıl nem |
| 6. | Ortam Titreşimi | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 7. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 8. | Diğerleri | - Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun. |
| - Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir. | ||
| - Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın. | ||
| - Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının. | ||
| 9. | Gerilim | 220V ± %10 |
| 10. | Sıklık | 50/60Hz |
| 11. | Topraklama | Topraklanmış olmalıdır. |
| 12. | Güç | ≤ 500W |
| 13. | Arayüz Spesifikasyonu | 5A, Tek fazlı 3 telli |
Ürün Detayları
