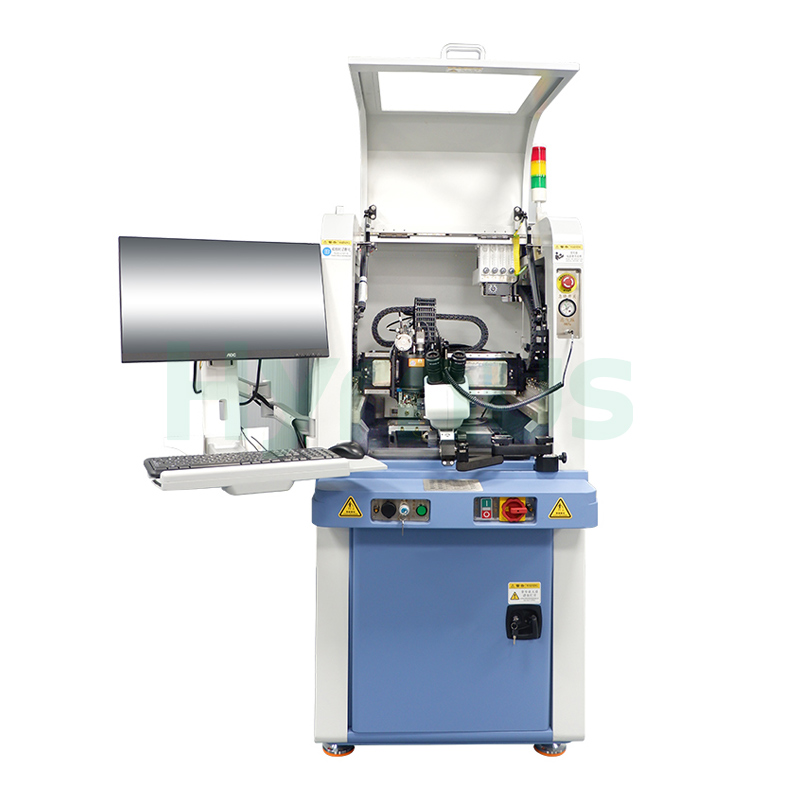

ChinaTam Otomatik Derin Erişimli Kama Tel Bağlama Makinesi Alüminyum Kama Bağlama Makinesi
Ürün Tanıtımı
HY-WB900 Derin ErişimKama Tel Bağlayıcı Özel elektronik bileşenlerin üretiminde çiplerin dahili pin ara bağlantı işlemi için uygundur ve elektronik bileşen paketlemesinde kilit ekipmanlardan biridir. Esas olarak hibrit devrelerde, COB devrelerinde kullanılır.Modüller, MCM'ler, MEMS cihazları, RF cihazları/modülleri, optoelektronik cihazlar, mikrodalga cihazları, askeri cihazlar, üst düzey optoelektronik cihazlar, otomotiv elektronik modülleri ve diğer elektronik bileşenler.
Özellikler
| HAYIR. | Özellik |
| 1 | Otomatik gerçek zamanlı kaynak deformasyonu izleme, doğrudan kaynak durumu geri bildirim kontrolü sağlar. |
| 2 | Gerçek zamanlı ultrasonik enerji izleme, kaynak enerjisi geri besleme kontrolü sağlar. |
| 3 | Sabit uzunluk ve sabit yükseklik döngü kontrol yeteneği |
| 4 | Piezoelektrik motorlu kuyruk teli kontrol mekanizması, kuyruk telinin tutarlılığını sağlar. |
| 5 | 19 mm ve 25 mm kılcal borularla uyumludur. |
| 6 | Yüksek çözünürlüklü yapıştırma başlığı bakım görüntüsü yardımcı aracı |
Teknik Özellikler
| HAYIR. | Parametre | Özellikler |
| 1. | Bağlanma Doğruluğu | ±3 μm @ 3σ |
| 2. | Bağlayıcı Güç | 0~220 g |
| 3. | Bağlanma Alanı | X: 305 mm, Y: 457 mm |
| 4. | Kılcal Damar Uzunluğu | 19 mm, 25 mm |
| 5. | Z Seyahat Aralığı | 40 mm |
| 6. | Kablo Tipleri | Altın tel (18~75 μm), Alüminyum tel (18~75 μm) |
| 7. | P Dönme Aralığı | ±220° |
| 8. | Bağlanma Hızı | ≥ 4 tel/s |
| 9. | Döngü Kontrolü | Tamamen programlanabilir |
| 10. | Makara Boyutu | 2 inç |
| 11. | Ultrasonik Aralık | 0~4 W kontrol hassasiyeti, kademeli esnek uygulama yeteneği |
| 12. | İş parçası tutucu sıcaklık aralığı | Oda sıcaklığı ~ 250°C |
| 13. | Boşluk Derinliği Aralığı | Maks. 16 mm |
| 14. | İşletim Sistemi | Windows 10 |
Kullanım şartları
| No | Öğe | Gereksinimler |
| 1. | Ayak izi (G×D×Y) | ≤1000 × 1500 × 1700 mm (monitör alanı hariç) |
| 2. | Ekipman Ağırlığı | Yaklaşık 1200 kg |
| 3. | Ortam Sıcaklığı | Normal oda sıcaklığı (20°C ~ 26°C); yüksek sıcaklıkta çalışma ekipmanın kullanım ömrünü etkileyecektir. |
| 4. | Basınçlı Hava İhtiyacı | 0,4~0,8 MPa, akış hızı >150 L/dak (kuru arıtma, toz giderme, yağ-su ayrımı) |
| Kalan yağ içeriği: 0,01 ppm; Filtrasyon: 0,01 μm'den büyük parçacıklar; Düşük çiğlenme noktası sıcaklığı: -20°C | ||
| 5. | Ortam Nem Oranı | ≤%60 bağıl nem |
| 6. | Ortam Titreşimi | Titreşim, ekipmanın doğruluğunu etkileyebilir; titreşim kaynaklarından uzak durun. |
| 7. | Topraklama | Uygun şekilde topraklanmalıdır. Topraklama özellikleri için yerel yönetmeliklere uyun. |
| 8. | Diğerleri | - Güç kaynağının makineye yakın bir yerde bulunduğundan emin olun. |
| - Sahada kurulumdan sonra, tesviye aleti ile hassas tesviye yapılması gerekmektedir. | ||
| - Makineyi gürültü, titreşim, yüksek ısı veya yağ kirliliğinin olduğu alanlarda kullanmayın. | ||
| - Makineyi soğutma fanlarının, havalandırma deliklerinin veya yağ kirliliği kaynaklarının yakınına kurmaktan kaçının. | ||
| 9. | Gerilim | 220V ± %10 |
| 10. | Sıklık | 50/60Hz |
| 11. | Topraklama | Topraklanmış olmalıdır. |
| 12. | Güç | ≤ 500W |
| 13. | Arayüz Spesifikasyonu | 5A, Tek fazlı 3 telli |
Ürün Detayları
