HY-PS13, gofret fotorezist soyma, temizleme ve yüzey aktivasyonu için tasarlanmış bir CCP vakum plazma sistemidir. Araştırma laboratuvarlarında ve küçük ölçekli yarı iletken üretiminde popüler olan, pompa ve gaz modülleriyle birlikte komple paslanmaz çelik haznesi, yapıştırma, kaplama ve ince film işlemleri için malzeme yüzey yapışmasını ve hidrofilitesini iyileştirir.
Marka :
HYRNUSÜrün No. :
HY-PS13Sipariş (Minimum Sipariş Miktarı) :
1 SetGaranti :
One-Year Warranty and Lifetime MaintenanceÖdeme :
T/TKurşun zamanı :
7-35 DaysÜrün Menşei :

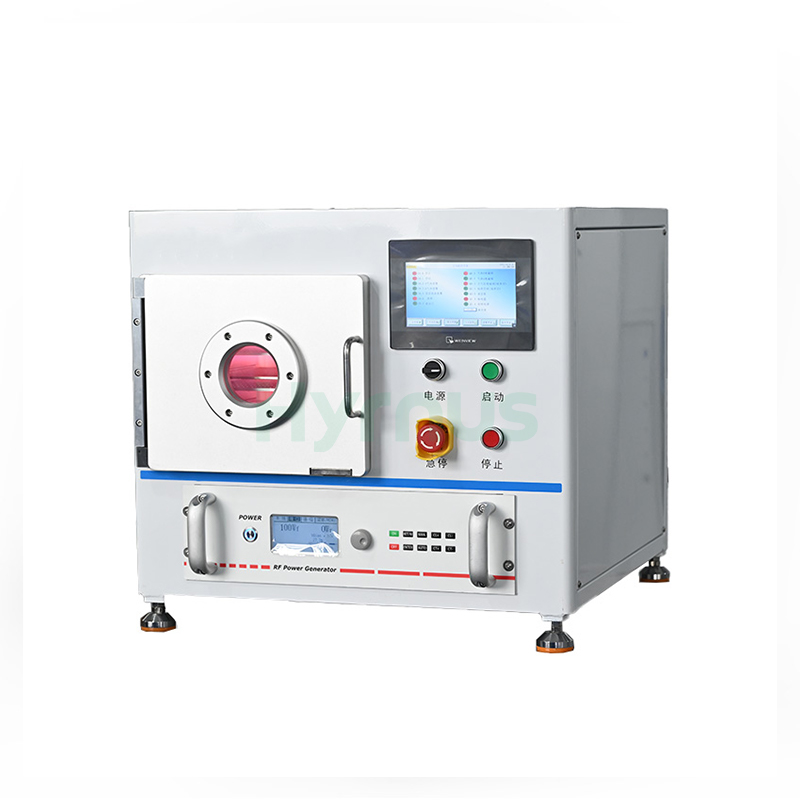

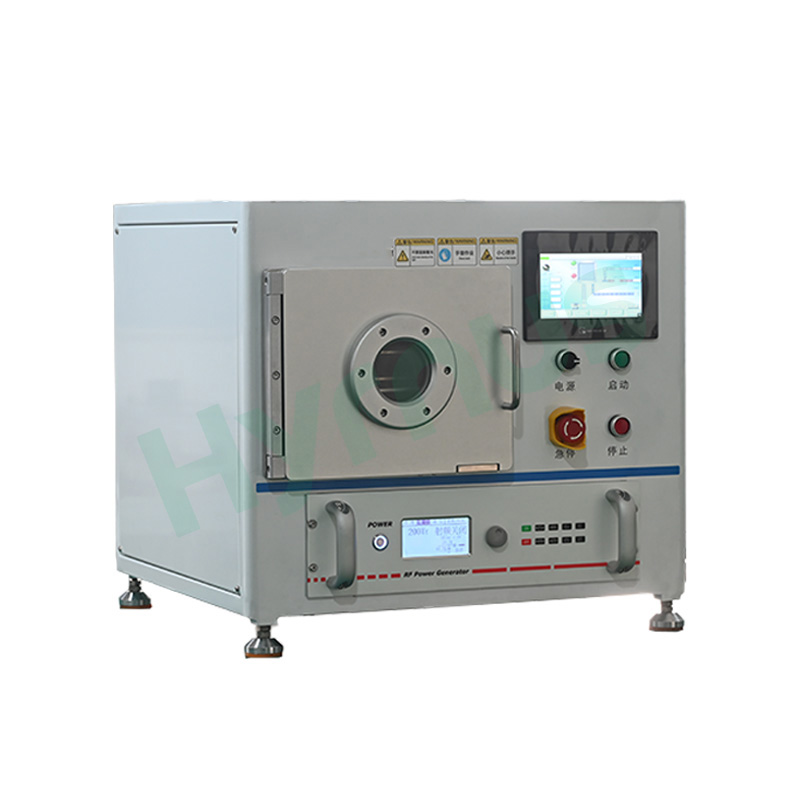

China13L CCP RF Vakum Plazma Temizleyici, Yarı İletken Levhaların Fotorezist Sökülmesi ve Yüzey Aktivasyonu için
Ürün Tanıtımı

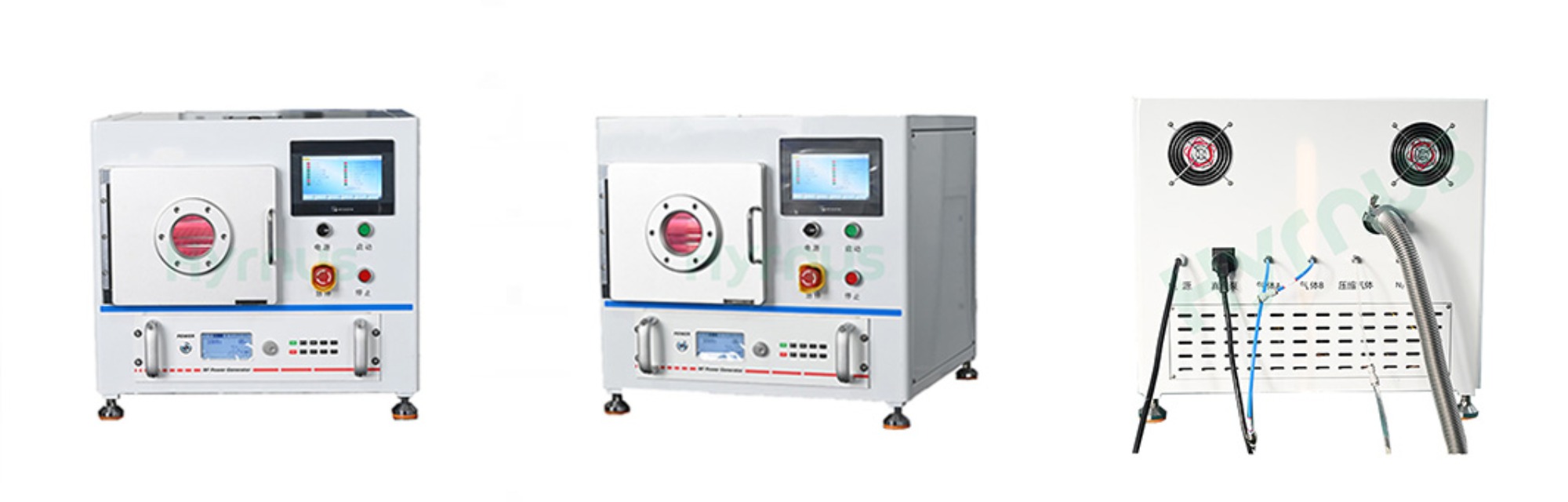

HY-PS13 13L RF Vakumlu Plazma TemizleyiciBu, gofret ve silikon alt tabaka fotorezist soyma, yüzey temizleme ve aktivasyonu için tasarlanmış kapasitif olarak bağlanmış (CCP) bir vakum plazma sistemidir. Üniversite araştırma laboratuvarları, işletme Ar-Ge merkezleri ve küçük hacimli yarı iletken üretim hatları tarafından yaygın olarak kullanılan bu tamamen kare paslanmaz çelik plazma ünitesi, bir vakum işleme odası, plazma jeneratörü, vakum pompası ve komple gaz giriş ve çıkış tertibatlarını entegre eder.
Askeri standartlarda hermetik kaynak, 3 katmanlı wafer tepsisi ve 13,56 MHz otomatik eşleştirme RF güç kaynağı özelliklerine sahip olan bu cihaz, alt tabaka yüzey yapışmasını önemli ölçüde artırır ve malzemenin hidrofilikliğini optimize eder. Wafer birleştirme, kaplama, ince film biriktirme, mikroakışkan paketleme ve her türlü hassas malzeme modifikasyon iş akışı için istikrarlı ve tutarlı işlem performansı sunar.
Ürün Uygulaması
1. Temizleme: Organik maddelerin, oksitlerin, metal tuzlarının, nano ölçekli partikül kirleticilerin vb. giderilmesi.
2. Aktivasyon: Hidrofilik/hidrofobik modifikasyon, yüzey enerjisi iyileştirme, fonksiyonel grup aşılama, biyouyumluluk optimizasyonu vb.
3. Aşındırma: Yüzey desenleme, mikro aşındırma, yüzey morfolojisi ve pürüzlülük ayarlaması vb.
4. Bağlama: PDMS çipleri gibi mikroakışkan cihazların bağlanması.
5. Fotorezist Sökme: Fotorezist yakma, alt yansıma önleyici kaplama (BARC) kaldırma vb.
Ürün Özellikleri
1. Askeri standart kaynak teknolojisiyle üretilmiş paslanmaz çelik vakum odası, istikrarlı plazma işleme için olağanüstü hava sızdırmazlığı ve uzun süreli dayanıklılık sağlar.

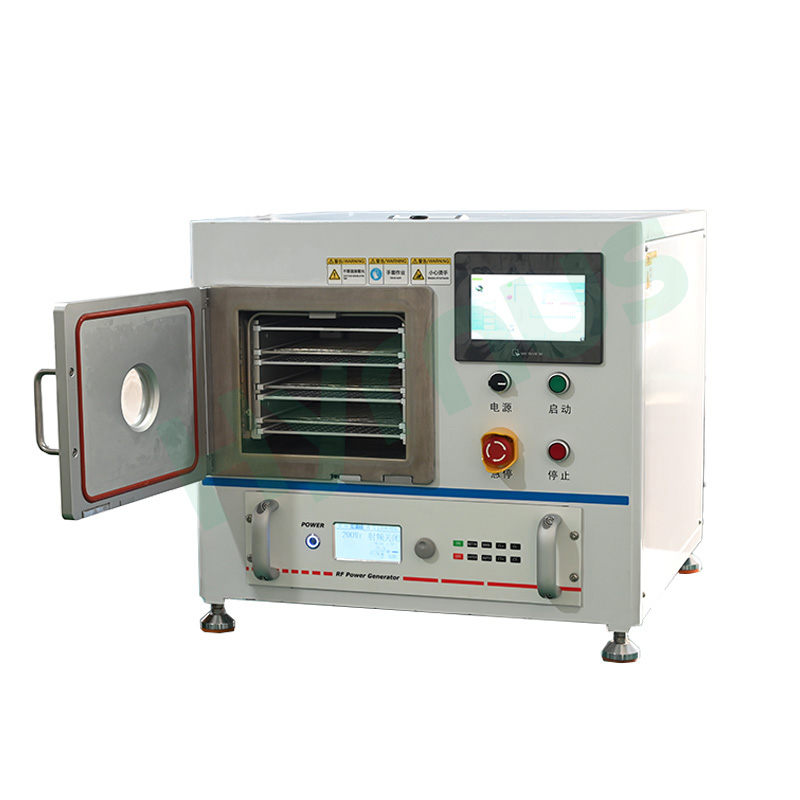

2. Üç katmanlı paslanmaz çelik numune tepsisi tasarımı, küçük partiler halinde işlemeyi destekler ve iç hazne alanının kullanımını büyük ölçüde en üst düzeye çıkarır.
3. Kullanıcı dostu dokunmatik ekranlı HMI, tüm işlem döngüsünün gerçek zamanlı izlenmesine ve tam parametre kontrolüne olanak tanır.
4. Tek tıklamayla geri çağırma için birden fazla özel işlem reçetesini saklar; tüm geçmiş işlem verileri, deney ve üretim kayıtları için tamamen izlenebilirdir.
5. Çift yüksek hassasiyetli MFC kütle akış kontrolörü, temizleme ve arıtma sonuçlarını optimize etmek için karışık gaz oranlarının esnek bir şekilde test edilmesini sağlar.
6. Otomatik empedans eşleştirme özelliğine sahip 13,56 MHz RF plazma güç kaynağı ile donatılmış olup, üstün işlem kararlılığı ve tekrarlanabilirliği sunar.

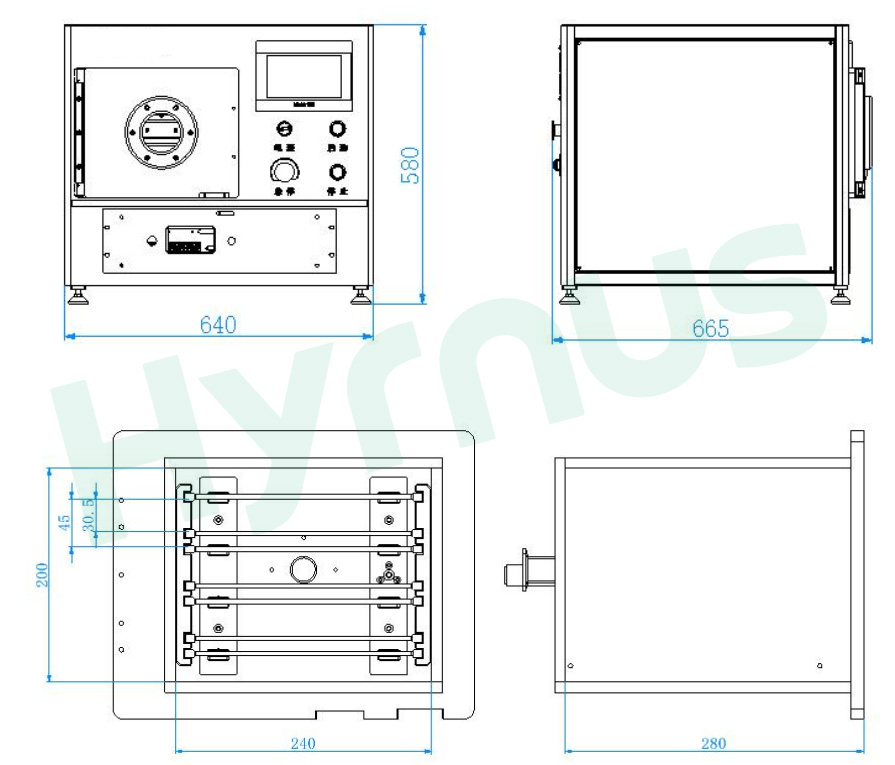

Makine Anahat Çizimi ve Vakum Odası Diyagramı
Teknik Özellikler
| HAYIR. | Kategori | Öğe | Özellikler ve Parametreler |
| 1 | Plazma Jeneratörü | Katı Hal Güç Kaynağı | 0-300W arasında ayarlanabilir, standart sinüs dalga çıkışı; kararlılık ≤ ±0,5%; aşırı gerilim, aşırı akım, aşırı sıcaklık ve yansıyan güce karşı koruma. |
| Radyasyon Önleyici Yüksek Frekans Eşleştirici | 0,1 saniye içinde yüksek hızlı otomatik eşleştirme, ağ iletişimini destekler. | ||
| RF Frekansı | 13,56 MHz | ||
| 2 | Vakum Reaksiyon Odası | Oda Malzemesi | Askeri standartta sızdırmazlık özelliğine sahip ithal 316 paslanmaz çelik. |
| Oda Hacmi | 240(G) × 280(D) × 200(Y) mm; 13L | ||
| Etkin İşleme Alanı | 205(G) × 210(D) × 30(Y) mm | ||
| İşleme Katmanları | 3 katman | ||
| Elektrot Aralığı | 45 mm | ||
| Tepsi Aralığı | 30 mm | ||
| Tekdüzelik | Yonga içi homojenlik ≤ ±20%; yongalar arası homojenlik ≤ ±20%; partiler arası homojenlik ≤ ±20% | ||
| 3 | Deşarj Elektrodu | Elektrot | Özel yüksek iletkenliğe sahip alüminyum alaşımlı elektrot |
| Deşarj Modu | CCP ve RIE iyon reaksiyon deşarj modları | ||
| 4 | Gaz Devre Kontrolü | Gaz Kütle Akış Kontrol Cihazı | 300 SCCM |
| Gaz Devre Tasarımı | Düzgün hazne gaz giriş tasarımı, tutarlı temizleme ve aşındırma etkilerini garanti eder. | ||
| Gaz Kanalları | 2 gaz kanalı, O ile uyumlu₂, Ar, N₂, H₂Aşındırıcı gazlara ihtiyaç duyulması durumunda lütfen önceden bize bildirin. | ||
| 5 | Vakum Ölçümü | Vakum Ölçüm Sistemi | Ölçüm aralığı: 5×10⁻² ~ 1,0×10⁵ Pa |
| Ölçüm doğruluğu: 0,1 Pa | |||
| 6 | Pompalama Sistemi | Vakum Pompası | 16 m³/h |
| Vakum Boru Hattı | Paslanmaz çelik boru hattı + pnömatik vanalar | ||
| 7 | Kontrol Sistemi | Kontrol Modu | PLC |
| Dokunmatik ekran | 7 inç dokunmatik panel | ||
| Gerçek Zamanlı İzleme | Güç, vakum derecesi, hava basıncı, gaz akışı, çalışma süresi vb. değerlerin gerçek zamanlı olarak görüntülenmesi. | ||
| Yazılım Programı | Kendi geliştirdiği patentli plazma kontrol sistemi; 3 seviyeli yetki yönetimi; otomatik ve manuel modlar; reçete parametre ayarı, depolama ve geri çağırma; alarm geçmişi sorgulama, G/Ç izleme. | ||
| Alarm Fonksiyonları | Vakum koruma alarmı, kızdırma kaybı alarmı, aşırı güç alarmı, hava basıncı alarmı, faz sıralaması alarmı | ||

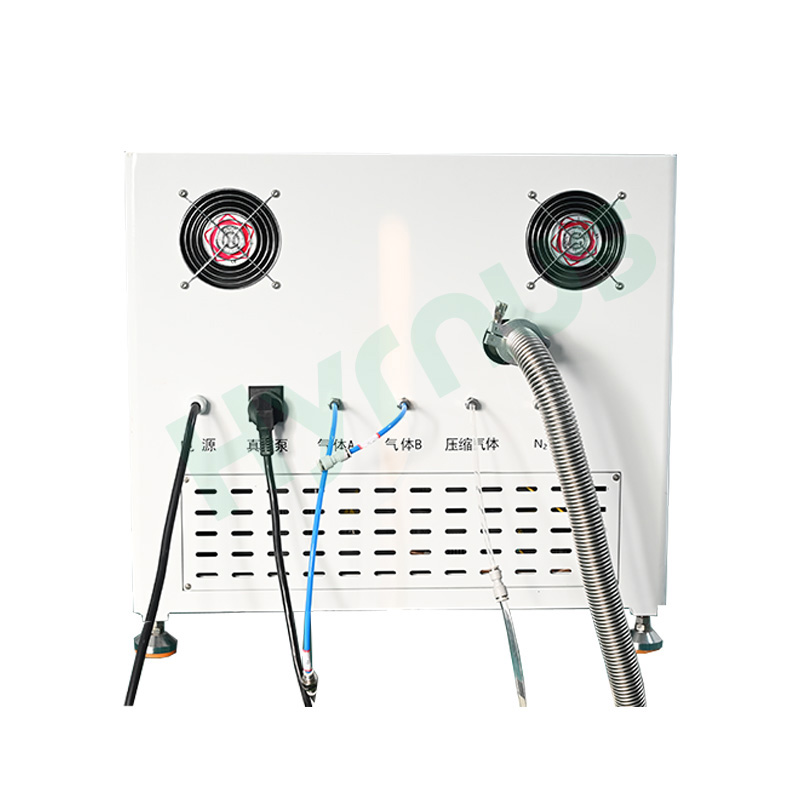

| 8 | Site Koşulları | Basınç Dengeleme Fonksiyonu | Basınç stabilizasyonu için yapılandırılabilir dengeleme süresi ile proses gazı girişini destekler. |
| Güç Kaynağı | 220V, 50/60Hz, 9A | ||
| Gaz Borusu Bağlantı Parçası | 6 mm çapında | ||
| Gaz Saflık Gereksinimi | %99,99 | ||
| Gaz Giriş Basıncı | 0,4–0,6 MPa | ||
| Egzoz Portu | KF25 flanşı | ||
| 9 | Genel Birim Parametreleri | Toplam Güç Tüketimi | 2 kW |
| Genel Boyutlar | 640 mm (G) × 665 mm (D) × 580 mm (Y) |
Çalışma Ortamı (Müşteri Tarafından Hazırlanacak Malzemeler)
| HAYIR. | Öğe | Gereksinimler |
| 1 | Güç Kaynağı | Şebeke standardı: 220V, 50/60Hz, voltaj dalgalanması ±%10; topraklama kablosu uluslararası standartlara uygundur; ekipman kurulum yeri çevresinde güçlü elektromanyetik girişim bulunmamaktadır. |
| 2 | Kurulum Ortamı | Ortam sıcaklığı: 0–40°C; Bağıl nem: %15–%60. |
| 3 | Gaz Kaynağı | O için gaz tüpleri₂, Ar, N₂, H₂ ve diğer proses gazları (basınç düşürücü vanalarla donatılmış); giriş gazı basıncı ＞0,3 MPa; gaz borusu bağlantı çapı: Φ6 mm. |
| 4 | Egzoz Boru Hattı | Vakum pompasının egzoz çıkışına bağlayın (temiz oda uygulamaları için zorunludur). |
